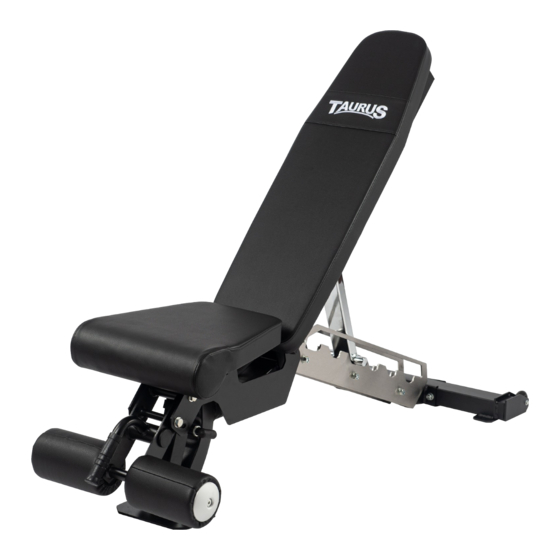

- Page 1 Notice de montage et mode d'emploi max. 400 kg ~ 60 Min. 43 kg L 137 | L 66 | H 120 TFB970.01.02 N° d'article TF-B970 Banc de musculation Taurus B970...
- Page 2 B970...
- Page 3 Table des matières INFORMATIONS GÉNÉRALES Notes techniques Sécurité personnelle Emplacement MONTAGE Instructions générales Contenu de la livraison Montage STOCKAGE ET TRANSPORT Instructions générales Roulettes de déplacement DÉPANNAGE, ENTRETIEN ET MAINTENANCE Instructions générales Défauts et diagnostic des pannes Calendrier d’entretien et de maintenance ÉLIMINATION ACCESSOIRES RECOMMANDÉS COMMANDES DE PIÈCES DE RECHANGE...
- Page 4 B970...
- Page 5 Nous vous remercions d'avoir opté pour un appareil d'entraînement de qualité de la marque Taurus. Taurus propose des appareils de sport et de fitness haut de gamme conçus pour une utilisation à domicile ou destinés à équiper les salles de gym et les établissements commerciaux. Les appareils de fitness de Taurus poursuivent l'objectif premier des sportifs, celui d'atteindre un niveau de performance maximal ! Les appareils sont ainsi développés en étroite concertation avec des sportifs...
- Page 6 Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entraîner des blessures très graves, voire mortelles ! REMARQUE Vous trouverez ici d'autres informations utiles. Conservez soigneusement ce mode d'emploi de sorte qu'il soit accessible pour toute information sur les travaux de maintenance et les commandes de pièces de rechanges. B970...
- Page 7 INFORMATIONS GÉNÉRALES Notes techniques Poids et dimensions Poids de l’article (brut, emballage inclus) : 46 kg Poids de l’article (net, sans emballage) : 43 kg Dimensions de l’emballage (L x l x h) : 138 cm x 47 cm x 25 cm Dimensions d’installation (L x l x h) : 137 cm x 66 cm x 120 cm Charge maximale : 400 kg...
- Page 8 à ce que personne ne risque de trébucher. Durant l'entraînement, assurez-vous que personne ne se trouve dans la zone de mouvement de l'appareil. ࣑ ATTENTION Ne placez aucun objet dans les ouvertures de l'appareil. B970...
- Page 9 Emplacement AVERTISSEMENT ⚠ Évitez de placer l'appareil dans un passage principal ou sur une échappée. ⚠ PRUDENCE Choisissez le lieu d’installation afin de disposer de suffisamment d’espace autour de l’appareil afin de pouvoir circuler autour de celui-ci. Assurez-vous que la salle d'entraînement soit correctement aérée pendant l'entraînement et qu'elle ne soit pas exposée aux courants d'air.
- Page 10 Armature de siège (6) Élément de cadre de la presse Cadre d’appui (9) à jambes (8) 1x Presse à jambes (10) Rembourrage de jambe (11) 2x Capuchon (12) Rembourrage de dossier (14) 1x Rembourrage siège (13) 1x Kit de montage B970...
- Page 11 Montage Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage représentées et effectuez-les dans l'ordre indiqué. REMARQUE Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées. Vous y serez invité, serrez les vis à l'aide de l'outil correspondant. Étape 1 : montage du pied Fixez le pied (2) avec la plaque de fixation (3) sur le cadre principal (1) avec deux vis (15), quatre...
- Page 12 Étape 2 : montage des cadres de réglage Fixez les cadres de réglage (4) des deux côtés du cadre principal (1) avec trois vis (15), six rondelles entretoises (18) et trois écrous (17). Serrez les vis et les écrous. B970...
- Page 13 Étape 3 : montage de l'armature de siège et de l’armature de dossier Fixez l’armature de siège (6) et les deux éléments de l’armature de dossier (5) sur le cadre principal (1) avec une vis (19), deux rondelles entretoises (23) et un écrou (22). Serrez la vis et l’écrou.
- Page 14 Étape 4 : montage de la presse à jambes, partie 1 Reliez les deux éléments de cadre de la presse à jambes (7 & 8) avec une vis (25). Serrez la vis. B970...
- Page 15 Étape 5 : montage de la presse à jambes, partie 2 Fixez l’élément de cadre (7) sur l’armature de siège (6) avec une vis (20), deux rondelles entretoises (23) et un écrou (22). Fixez l’élément de cadre (8) sur le cadre principal (1) avec une vis (21), deux rondelles entretoises (23) et un écrou (22).
- Page 16 Étape 6 : montage du cadre d’appui Fixez le cadre d’appui (9) entre les deux éléments de l’armature de dossier (5) avec une vis (19), deux rondelles entretoises (23) et un écrou (22). Serrez la vis et l’écrou. B970...
- Page 17 Étape 7 : montage de la presse à jambes, partie 3 Fixez la presse à jambes (10) sur l’armature de siège (6) avec deux vis (20), quatre rondelles entretoises (23) et deux écrous (22). Serrez les vis et les écrous.
- Page 18 Étape 8 : montage de la presse à jambes, partie 4 Placez un rembourrage de jambe (11) de chaque côté de la presse à jambes (10) et fixez-les avec un capuchon (12) et une vis (16). Serrez les vis. B970...
- Page 19 Étape 9 : montage du rembourrage de siège Fixez le rembourrage de siège (13) sur l'armature de siège (6) avec quatre vis (25) et quatre rondelles entretoises (26). Serrez les vis.
- Page 20 Étape 10 : montage du rembourrage de dossier Fixez le rembourrage de dossier (14) sur les deux éléments de l’armature de dossier (5) avec quatre vis (24) et quatre rondelles entretoises (26). Serrez les vis. B970...
- Page 21 STOCKAGE ET TRANSPORT Instructions générales ⚠ AVERTISSEMENT Stockez l'appareil dans un lieu où il reste hors de portée de tiers ou d'enfants. Si votre appareil ne dispose pas de roulettes de déplacement, il convient de le démonter avant son transport. ࣑...
- Page 22 Les matériaux sont recyclables, conformément à leur marquage. Par le recyclage des matières, la réutilisation ou d'autres formes de valorisation des anciens appareils, vous prenez activement part à la protection de notre environnement. B970...
- Page 23 ACCESSOIRES RECOMMANDÉS Pour rendre votre entraînement encore plus agréable et efficace, nous vous recommandons de compléter votre appareil de fitness par des accessoires adéquats. Un tapis de sol vous permettra de poser votre appareil de fitness en toute sécurité, tout en protégeant votre sol des taches de transpiration.
- Page 24 Il se trouve sur un autocollant blanc. La position exacte de l'autocollant est indiquée sur la figure ci-après. Entrez le numéro de série dans le champ correspondant. Numéro de série : Marque / catégorie : Taurus / banc de musculation Désignation du modèle : B970 Référence article : TF-B970 B970...
- Page 25 Liste des pièces N° Désignation (ENG) Spécification Nbre Main frame Bottom tube Fixed plate Shark fin design plate Back tube Seat tube part Adjustment tube Adjustment sleeve Support tube Handle part Foam Foam cap Seat cushion Back cushion Hexagon bolt M10*90 Button head socket screw M10*10...
- Page 26 Vue éclatée B970...
- Page 27 GARANTIE Les appareils d'entraînement de Taurus® sont soumis à un contrôle de qualité rigoureux. Si, malgré les soins apportés, votre appareil de fitness ne fonctionnait pas de manière irréprochable, nous le regrettons vivement et nous vous invitons à prendre contact avec notre service clientèle. Notre ligne d'assistance technique se tient volontiers à...
- Page 28 Il est également dans notre intérêt de trouver une solution rapide et non bureaucratique à votre demande. Gardez donc à portée de main votre numéro client ainsi que le numéro de série de l'appareil défectueux. B970...
