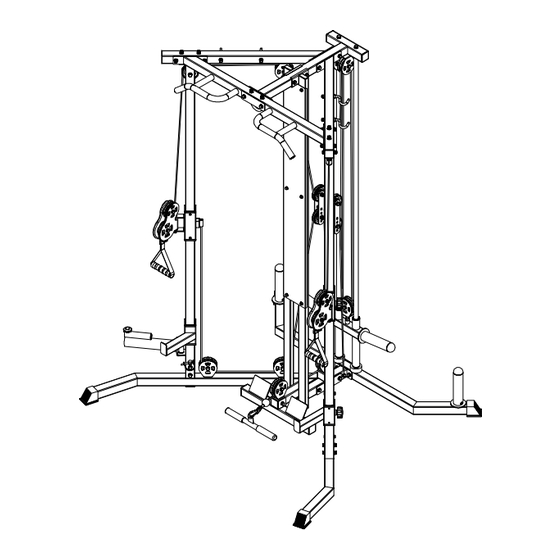

- Page 1 Notice de montage et mode d'emploi max. 150 kg ~ 130 Min. 77 kg L 144 | BL153 | H 212 TFFCM.01.03 N° d'article TF-FCM Taurus Free Cable Motion...
- Page 2 Free Cable Motion...
-
Page 3: Table Des Matières
Table des matières INFORMATIONS GÉNÉRALES Caractéristiques techniques Sécurité personnelle Emplacement MONTAGE Instructions générales Contenu de la livraison Montage STOCKAGE ET TRANSPORT Instructions générales DÉPANNAGE, ENTRETIEN ET MAINTENANCE Instructions générales Défauts et diagnostic des pannes Calendrier d'entretien et de maintenance ÉLIMINATION ACCESSOIRES RECOMMANDÉS COMMANDES DE PIÈCES DE RECHANGE Numéro de série et désignation du modèle... - Page 4 Free Cable Motion...
- Page 5 Nous vous remercions d'avoir opté pour un appareil d'entraînement de qualité de la marque Taurus. Taurus propose des appareils de sport et de fitness haut de gamme conçus pour une utilisation à domicile ou destinés à équiper les salles de gym et les établissements commerciaux. Les appareils de fitness de Taurus poursuivent l'objectif premier des sportifs, celui d'atteindre un niveau de performance maximal ! Les appareils sont ainsi développés en étroite concertation avec des sportifs...
- Page 6 À PROPOS DE CE MODE D'EMPLOI Veuillez lire attentivement le présent mode d'emploi dans son intégralité avant le montage de l'appareil et sa première utilisation. Le présent mode d'emploi est là pour vous aider à monter rapidement l'appareil et à le manipuler en toute sécurité. Veillez impérativement à ce que tous les utilisateurs de l'appareil (notamment les enfants et les personnes présentant un handicap physique, sensoriel, mental ou moteur) aient préalablement pris connaissance du présent mode d'emploi et de son contenu.
-
Page 7: Informations Générales
INFORMATIONS GÉNÉRALES Caractéristiques techniques Poids et dimensions: Poids de l’article (brut, emballage inclus) : Paquet 1 / Paquet 2 : 46 / 37 kg Dimensions de l’emballage (L x l x h) : Paquet 1/2 - 150 cm x 53 cm x 20 cm Paquet 2/2 - 216 cm x 38 cm x 19 cm Dimensions d’installation (L x l x h) : env. -
Page 8: Sécurité Personnelle
Sécurité personnelle DANGER ⚠ Avant la première utilisation de l'appareil, nous vous recommandons de demander l'avis d'un médecin afin qu'il juge de la possibilité ou non de vous entraîner avec cet appareil. Ces dispositions sont particulièrement applicables aux personnes qui ont une prédisposition génétique à... -
Page 9: Emplacement
Emplacement AVERTISSEMENT ⚠ Évitez de placer l'appareil dans un passage principal ou sur une échappée. ⚠ PRUDENCE Choisissez le lieu d’installation afin de disposer de suffisamment d’espace autour de l’appareil afin de pouvoir circuler autour de celui-ci. Assurez-vous que la salle d'entraînement soit correctement aérée pendant l'entraînement et qu'elle ne soit pas exposée aux courants d'air. -
Page 10: Montage
MONTAGE Instructions générales ⚠ DANGER Ne laissez pas les outils ainsi que les matériaux d'emballage, comme les films de protection, sans surveillance : ils représentent un danger pour les enfants (risque d'étouffement). Tenez les enfants éloignés de l'appareil pendant le montage. ⚠... -
Page 11: Contenu De La Livraison
Contenu de la livraison L'emballage comprend les pièces représentées ci-après. Vérifiez que l'ensemble des pièces et outils appartenant à l'appareil sont compris dans la livraison et assurez-vous que l'appareil n'a pas été endommagé pendant le transport. En cas de réclamation, veuillez contacter immédiatement votre contractant. - Page 12 Free Cable Motion...
-
Page 13: Montage
Montage Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage représentées et effectuez-les dans l'ordre indiqué. REMARQUE Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées. Vous y serez invité, serrez les vis à l'aide de l'outil correspondant. Étape 1 : Fixez respectivement un capuchon (7) sur le cadre gauche (2) et sur le cadre droit (65). - Page 14 Étape 2 : Fixez deux capuchons (7) sur le cadre arrière (4). Insérez le support de poids (5) dans l’ouverture du cadre arrière (4) et fixez-le avec deux vis M10*20 (44) et deux rondelles M10 (57). Emmanchez le logement pour disques d’haltères (6) et deux rondelles en caoutchouc (10) sur les deux barres de guidage (9).
- Page 15 Étape 3 : Fixez le cadre inférieur (4) et la plaque métallique (36) sur le cadre central (3) avec deux vis M10*75 (48), quatre rondelles M10 (57) et deux contre-écrous M10 (59).
- Page 16 Étape 4 : Dévissez les goupilles de réglage (8) des supports (38, 39) et de la fixation réglable de la poulie double (37). Fixez la fixation réglable de la poulie double (37) et le support gauche (38) sur le mât principal (1) avec deux goupilles de réglage (8). Fixez le mât principal (1) sur le cadre gauche (2) avec deux vis M10*65 (46), quatre rondelles M10 (57) et deux contre-écrous M10 (59).
- Page 17 Étape 5 : Fixez le bras droit (11) sur le mât principal (1) avec deux vis M10*70 (47), quatre rondelles M10 (57) et deux contre-écrous (59). Remarque : Veillez à ce que la vis soit orientée du bas vers le haut. Fixez le bras gauche (42) sur le mât principal (1) avec deux vis M10*70 (47), quatre rondelles M10 (57) et deux contre-écrous (59).
- Page 18 Étape 6 : Fixez la plaque métallique (67) et la barre de liaison (15) sur la barre transversale (12) avec deux vis M10*75 (48), quatre rondelles M10 (57) et deux contre-écrous M10 (59). Fixez la barre de liaison (15) sur les bras gauche et droit (42, 11) avec quatre vis M10*70 (47), huit rondelles M10 (57) et quatre contre-écrous (M10).
- Page 19 Étape 7 : Fixez les poignées gauche et droite (13, 14) sur le tube de liaison (15) avec quatre vis M12*20 (51) et quatre rondelles M12 (58). Fixez quatre crochets (25) sur les bras gauche et droit (42, 11) avec quatre rondelles M10 (57) et quatre contre-écrous M10 (59).
- Page 20 Free Cable Motion...
- Page 21 Étape 9 : A,K : Fixez une poulie de renvoi Φ90 (22) et une poulie de renvoi Φ115 (23) sur le double bloc de poulies de renvoi (19) avec deux vis M10*50 (45), quatre rondelles M10 (57) et deux contre- écrous M10 (59). Fixez le bloc de poulies de renvoi sur la fixation réglable de la poulie double avec une douille (24), une vis M10*105 (49), deux rondelles M10 (57) et un contre-écrou M10 (59).
- Page 22 Free Cable Motion...
- Page 23 Étape 10 : Pour monter le câble #63, le câble et la poulie doivent être assemblés dans l’ordre ci-après : Cable L,M,O,P : Fixez une poulie de renvoi Φ90 (22) sur l’étrier de poulie de renvoi avec une vis M10*50 (45), deux rondelles M10 (57) et un contre-écrou M10 (59). Q : Vissez la vis du câble sur la fixation réglable de la poulie double.
- Page 24 Étape 11 : S,T : Fixez une poulie de renvoi Φ90 (22) sur l’étrier de poulie de renvoi avec une vis M10*50 (45), deux rondelles M10 (57) et un contre-écrou M10 (59). R : Vissez la vis du câble sur l’autre fixation réglable de la poulie double. Faites passer l’autre extrémité...
- Page 25 Étape 12 : Fixez les contreforts gauche et droit sur le cadre central (3) et sur la barre transversale (12) avec quatre vis M10*70 (47), huit rondelles M10 (57) et quatre contre-écrous M10 (59).
- Page 26 Étape 13 : Fixez le cache de protection (61) sur les contreforts droit et gauche (76, 17) avec six vis M8*16 (43) et six rondelles M8 (56). Fixez le repose-pieds (18) sur le cadre central (3) avec une vis M10*70 (47), deux rondelles M10 (57) et un contre-écrou M10 (59).
- Page 27 Étape 14 : Fixez deux douilles φ32*φ19*20 (70) sur la pièce de jonction (66). Fixez deux douilles Φ25*Φ12*20 (41) sur le support de barre d’haltère (29). Fixez le support de barre d’haltère (29) sur la pièce de jonction (66) avec une vis M12*105 (52), deux rondelles M12 (58) et un contre-écrou M12 (54).
-
Page 28: Stockage Et Transport
STOCKAGE ET TRANSPORT Instructions générales ⚠ AVERTISSEMENT Stockez l'appareil dans un lieu où il reste hors de portée de tiers ou d'enfants. Si votre appareil ne dispose pas de roulettes de déplacement, il convient de le démonter avant son transport. ࣑... -
Page 29: Dépannage, Entretien Et Maintenance
DÉPANNAGE, ENTRETIEN ET MAINTENANCE Instructions générales ⚠ AVERTISSEMENT Ne procédez à aucune modification non conforme sur l'appareil. PRUDENCE ⚠ Toute pièce endommagée ou usée peut compromettre votre sécurité et affecter la durée de vie de l'appareil. Remplacez par conséquent immédiatement les composants endommagés ou usés. -
Page 30: Calendrier D'entretien Et De Maintenance
Calendrier d'entretien et de maintenance Pour éviter tout endommagement causé par la transpiration, il convient de nettoyer l'appareil avec une serviette humide (sans solvant !) après chaque séance d'entraînement. Les opérations d'entretien suivantes sont à effectuer dans les intervalles de temps indiqués : Une fois par Une fois par Tous les trois... -
Page 31: Accessoires Recommandés
ACCESSOIRES RECOMMANDÉS Pour rendre votre entraînement encore plus agréable et efficace, nous vous recommandons de compléter votre appareil de fitness par des accessoires adéquats. Un tapis de sol vous permettra de poser votre appareil de fitness en toute sécurité, tout en protégeant votre sol des taches de transpiration. -
Page 32: Commandes De Pièces De Rechange
Le numéro de série de votre appareil est unique. Il se trouve sur un autocollant blanc. Entrez le numéro de série dans le champ correspondant. Numéro de série : Marque / catégorie : Taurus / appareil de musculation Désignation du modèle : Free Cable Motion Référence article :... -
Page 33: Liste Des Pièces
Liste des pièces N° Désignation (ENG) Nbre Upright Frame Left Base Mid Base Rear Base Weight Storade Φ30 Weight Support Φ30 Square End Cap Fast Pin Guide Rod Rubber Dount Right Beam Cross Beam Left Hand Right Hand Joint Tube Bent Hook Right Column Foot Against... - Page 34 Handle Cap Round Plug Φ50 Olympic Adapter Square Plug Gourd Hook Reinforcement Plate 120 Sliding Shelf Left Safely Support Right Safely Support Nylon Bushing Φ15.5*11.5 Bushing Φ25*Φ12*20 Left Beam Bolt M8*16 Bolt M10*20 Bolt M10*50 Bolt M10*65 Bolt M10*70 Bolt M10*75 Bolt M10*105 Bolt M10*110 Bolt M12*20...
- Page 35 Cable With One Ball-Short Cable With One Ball Set-Long Right Base Joint Support Reinforcement Plate 170 Rectangular Plug 50*25 Bushing Φ28*Φ16*20 Bushing Φ32*Φ19*20 Square Sleeve 60*50 Axis Nylon Bushing Nylon Washer Round Plug Φ30 Left Column...
-
Page 36: Vue Éclatée
Vue éclatée Free Cable Motion... -
Page 37: Garantie
GARANTIE Les appareils d'entraînement de Taurus® sont soumis à un contrôle de qualité rigoureux. Si, malgré les soins apportés, votre appareil de fitness ne fonctionnait pas de manière irréprochable, nous le regrettons vivement et nous vous invitons à prendre contact avec notre service clientèle. Notre ligne d'assistance technique se tient volontiers à... - Page 38 Service Garantie Durant la période de garantie, les appareils présentant des dysfonctionnement dûs à des défauts du matériel utilisé ou des défauts de fabrication seront, à notre appréciation, réparés ou remplacés. Les pièces ou appareils échangés deviennent notre propriété. Les prestations de la garantie n'entraînent ni une prolongation ni un renouvellement du délai de garantie.
-
