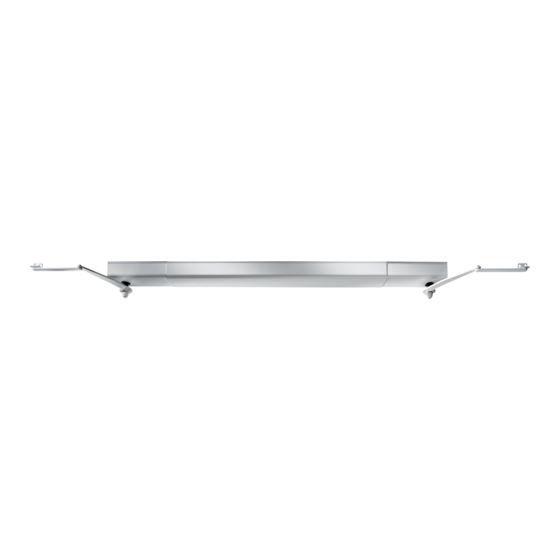

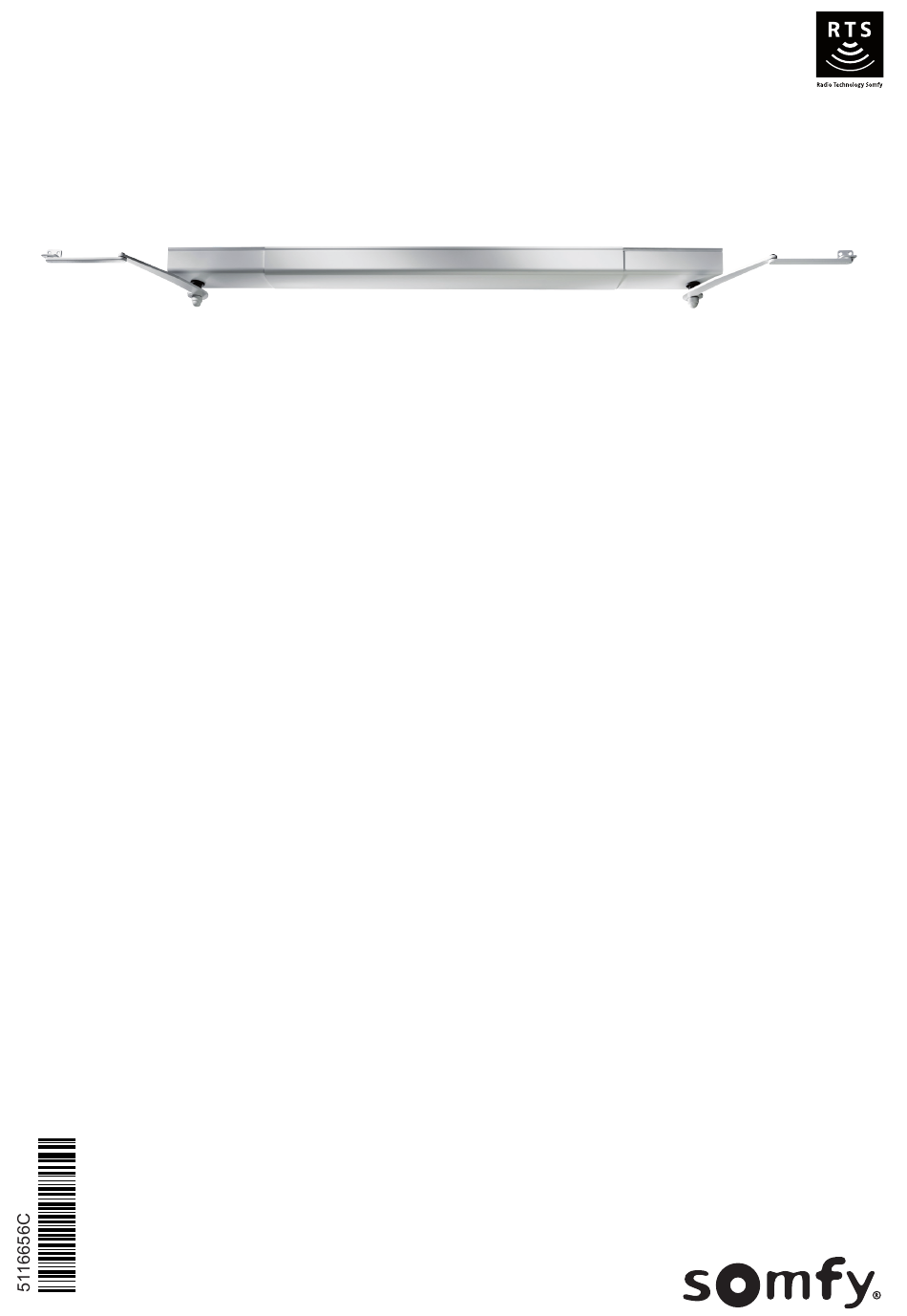

- Page 1 SYNAPSIA RTS Manuel d’installation et d’utilisation...
-
Page 2: Domaine D'application
NOTICE ORIGINALE Cette notice s'applique à toutes les motorisations SYNAPSIA RTS dont les déclinaisons sont disponibles au catalogue en vigueur. Domaine d’application Les motorisations MVB sont conçues pour motoriser tous types de volets battants. L’installateur, professionnel de la motorisation et de l’automatisation de l’habitat doit s’assurer que l’installation du produit motorisé... -
Page 3: Composition Du Kit
Caches vis Rondelles Rivets Joints de carter Gabarit de pose Châssis un vantail HAUT Caler tableau Equerre bras Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 4: Gabarit De Pose
En cas de perte du gabarit fourni, vous trouverez ci-dessous un gabarit à découper afin de le remplacer. HAUT Caler tableau Equerre bras 165 mm HAUT Caler tableau Equerre bras 165 mm Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 5: Table Des Matières
Fonctionnement sur batterie de secours ....................27 Aide au dépannage ........................27 Diagnostic ..............................27 Assistance ..............................27 Effacer les réglages et les points de commande enregistrés ..............27 Remplacement de la batterie ........................27 Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 6: Bienvenue
Voici les précautions de sécurité pour l’utilisation : - Somfy recommande la présence d’au moins un point de commande à proximité du produit motorisé ou d’un groupe de produits motorisés. - Ne pas laisser les enfants jouer avec les dispositifs de commande fixes. Mettre les dispositifs de télécommande hors de portée des enfants. -
Page 7: Présentation Du Produit
Classe II Indice de protection IP 24 Vitesse de rotation maximale en sortie d’axe 1,5 tr/min Nombre maximal de points de commandes RTS associés Nombre maximal de capteurs RTS associés Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 8: Outils Et Visserie Nécessaires
Le produit est conçu uniquement pour une installation sous linteau. Ne pas réaliser l’installation du SYNAPSIA RTS en cas de pluie et/ou de vent. Avant le montage du produit, le volet battant doit pouvoir être ouvert ou fermé sans difficulté et le linteau doit être de niveau dans sa largeur et sa profondeur. -
Page 9: Installation De La Motorisation Sur 2 Vantaux
Fixation de butées ............................13 7. Réglage des vantaux ........................ 14 Vérification et recalage des vantaux ......................14 Inversion de priorité des vantaux ....................... 14 Réglage de l’effort de fermeture ........................ 14 Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 10: Fixation De La Motorisation
Les fixations employées doivent garantir une tenue à des efforts de 40 Kg minimum. Les équerres doivent être fixées en deux points minimum. Somfy préconise l’utilisation de vis de 6 mm de diamètre minimum. Le choix de la méthode de fixation dépend de la nature du support, par conséquent, elle sera sous votre responsabilité... -
Page 11: Choix De La Sortie Du Câble D'alimentation
Emboîtez le module électromécanique (d) sur la première équerre (c) (du côté où se trouve l’alimentation). Pointez les trous côté batterie. Soyez le plus parallèle possible au repère tracé volet fermé (voir page 6) avant de pointer les trous. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. - Page 12 Les fixations employées doivent garantir une tenue à des efforts de 40 Kg minimum. Le module électromécanique doit être fixé en deux points minimum. Somfy préconise l’utilisation de vis de 6 mm de diamètre minimum. Le choix de la méthode de fixation dépend de la nature du support, par conséquent, elle sera sous votre responsabilité...
-
Page 13: Câblage De La Motorisation
Les fixations employées doivent garantir une tenue à des efforts de 40 Kg minimum. Le module mécanique doit être fixé en deux points minimum. Somfy préconise l’utilisation de vis de 6 mm de diamètre minimum. Le choix de la méthode de fixation dépend de la nature du support, par conséquent, elle sera sous votre responsabilité... -
Page 14: Mise En Service
≈ 5 s BIP... BIP Appuyez sur la touche du point de commande RTS pour contrôler le sens de rotation. Appuyez sur la touche pour arrêter le mouvement des vantaux. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 15: Clipage Des Carters
Placez un joint caoutchouc (k) dans les trous des carters gauche et droit (a). Clipez le carter gauche (a). Clipez le carter droit (a). Clipez le carter de finition (b) en le centrant. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 16: Fixation Des Bras
à l’aide du gabarit (voir p 6). Pour la fixation des équerres bras, utilisez des vis à bois à tête fraisée si vous n’utilisez pas les rivets fournis dans le kit. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 17: Pose Des Butées D'arrêt
Fixez les butées sur le mur dans l’axe des équerres bras puis emmanchez les tampons. Le choix de la méthode de fixation dépend de la nature du support, par conséquent, elle sera sous la responsabilité exclusive de l’installateur. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 18: Réglage Des Vantaux
[_____] BIP-BIP [] BIP-BIP [] BIP-BIP []… Appuyez sur la touche jusqu’au va-et-vient du vantail prioritaire. Le nouvel effort de fermeture est enregistré, le produit émet deux bips. BIP... BIP Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 19: Paramétrage Du Fonctionnement En 1 Vantail
Déconnectez le fil rouge de la batterie de la cosse (+). Déconnectez le fil noir de la batterie de la cosse (-). Votre motorisation est désormais paramétré pour fonctionner avec un seul vantail. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 20: Fixation De La Motorisation
Les fixations employées doivent garantir une tenue à des efforts de 40 Kg minimum. Les équerres doivent être fixées en deux points minimum. Somfy préconise l’utilisation de vis de 6 mm de diamètre minimum. Le choix de la méthode de fixation dépend de la nature du support, par conséquent, elle sera sous votre responsabilité... -
Page 21: Sortie Du Câble D'alimentation
Emboîtez le module électromécanique (d) sur la première équerre (c) (du côté où se trouve l’alimentation). Pointez les trous côté batterie. Soyez le plus parallèle possible au repère tracé volet fermé (voir page 16) avant de pointer les trous. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 22: Largeur De Linteau Inférieure À 70 Cm
Les fixations employées doivent garantir une tenue à des efforts de 40 Kg minimum. Le module mécanique doit être fixé en deux points minimum. Somfy préconise l’utilisation de vis de 6 mm de diamètre minimum. Le choix de la méthode de fixation dépend de la nature du support, par conséquent, elle sera sous votre responsabilité... - Page 23 Les fixations employées doivent garantir une tenue à des efforts de 40 Kg minimum. Le module électromécanique doit être fixé en deux points minimum. Somfy préconise l’utilisation de vis de 6 mm de diamètre minimum. Le choix de la méthode de fixation dépend de la nature du support, par conséquent, elle sera sous votre responsabilité...
-
Page 24: Câblage De La Motorisation
Faites un appui bref sur le bouton PROG du point de commande RTS. L’axe du battant effectue une rotation et le produit émet deux bips, le point de commande est enregistré. BIP... BIP Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 25: Clipage Des Carters
Placez un joint caoutchouc (k) dans le trou du carter (a) correspondant à l’axe de sortie du moteur. „ Largeur de linteau inférieure à 70 cm Clipez le carter gauche ou droit (a). Clipez le carter de finition (b). Copyright © 2013 - 2015 Somfy SAS. All rights reserved. - Page 26 10 cm Clipez le bout de carter coupé sur le châssis un vantail (n). Clipez le carter de finition (b) en couvrant le carter (a) et le bout de carter coupé. Copyright © 2013 - 2015 Somfy SAS. All rights reserved.
-
Page 27: Fixation Du Bras
à l’aide du gabarit (voir page 16) Pour la fixation de l’équerre bras, utilisez des vis à bois à tête fraisée si vous n’utilisez pas les rivets fournis dans le kit. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 28: Pose De La Butée D'arrêt
Fixez la butée sur le mur dans l’axe de l’équerre bras puis emmanchez le tampon. Le choix de la méthode de fixation dépend de la nature du support, par conséquent, elle sera sous la responsabilité exclusive de l’installateur. Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 29: Réglage Du Vantail
BIP-BIP [] BIP-BIP [] BIP-BIP [] BIP-BIP [_____] BIP-BIP [] BIP-BIP [] BIP-BIP []… Appuyez sur la touche jusqu’au va-et-vient du vantail. Le nouvel effort de fermeture est enregistré, le produit émet deux bips. BIP... BIP Copyright © 2013 - 2015 Somfy SAS. All rights reserved. -
Page 30: Paramétrage Avancé
Reportez-vous à la notice du capteur solaire RTS. „ Signalisation du mouvement Afin d’avertir l’utilisateur, le produit possède un Buzzer : Somfy recommande d’activer cette fonction pour signaler le mouvement du volet battant (ex. : volet au rez-de-chaussée et présence d’enfants) et prévenir les risques d’accidents. -
Page 31: Aide Au Dépannage
