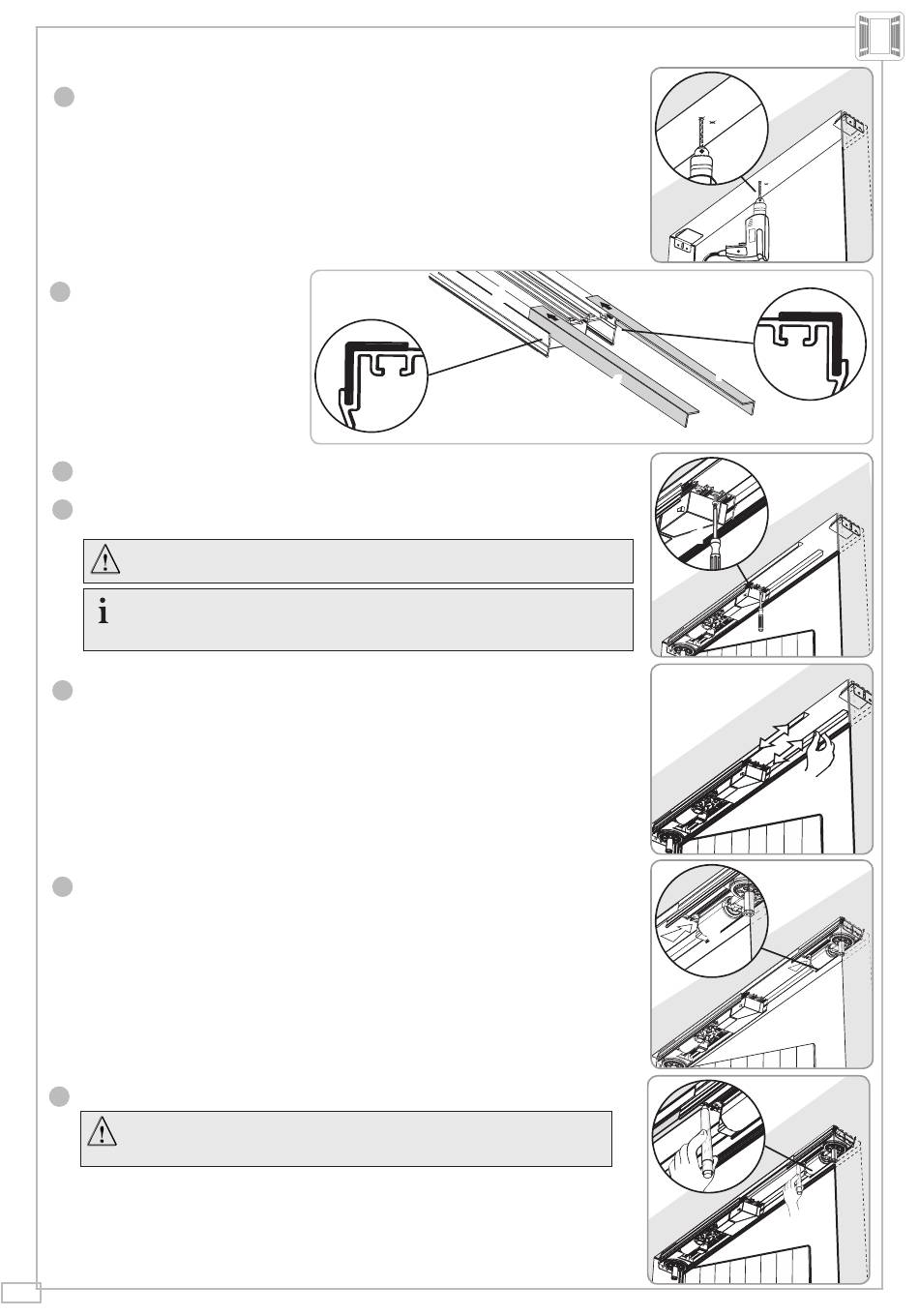

Retirez le module électromécanique (d) et percez les trous.
Glissez les rails d'alignement
4
(f) sur
l'envers
électromécanique (d) en les
engageant dans les cornières du
module.
Repositionnez le module électromécanique (d) sur l'équerre et en face des trous de fixation.
5
Pré-fixez l'ensemble rails et module électromécanique sans bloquer les vis pour permettre
6
l'ajustement des rails.
Les fixations employées doivent garantir une tenue à des efforts de 40 Kg
minimum. Le module électromécanique doit être fixé en deux points minimum.
Somfy préconise l'utilisation de vis de 6 mm de diamètre minimum.
Le choix de la méthode de fixation dépend de la nature du support, par
conséquent, elle sera sous votre responsabilité exclusive.
Sortez les rails au maximum tout en gardant au minimum 5 cm de rails engagés dans le
7
module électromécanique.
Emboîtez le module mécanique (g) sur la seconde équerre tout en recouvrant les rails
8
d'alignement.
Pointez les trous du module mécanique (g) côté moteur.
9
Soyez le plus parallèle possible au repère tracé volet fermé (voir page 6)
avant de pointer les trous.
8
du
module
d
f
