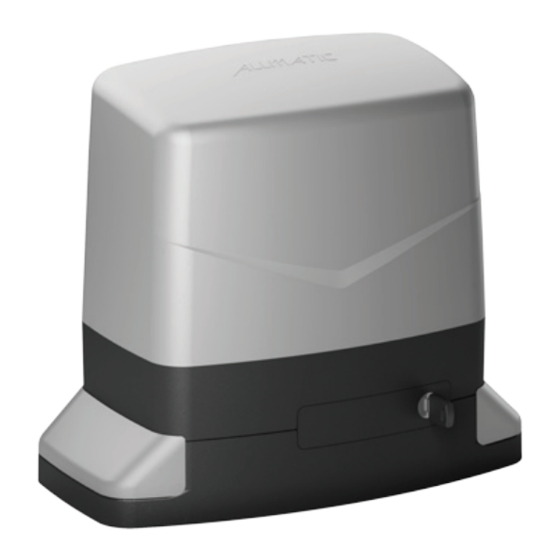

KALOS XL
OPERATORE IRREVERSIBILE PER CANCELLI SCORREVOLI
IRREVERSIBLE OPERATOR FOR SLIDING GATES
OPERATEUR IRREVERSIBLE POUR PORTAILS COULISSANTES
OPERADOR IRREVERSIBLE PARA VERJAS CORREDERAS
SELBSTHEMMENDER TORANTRIEB FÜR SCHIEBETOREN
Operatore
Operateur
Operator
Operador
Torantrieb
KALOS XL 1200
KALOS XL 800
KALOS XL 120V
KALOS XL 24V
Alimentazione
Centralina
Power Supply
Control unit
Alimentation
Centrale de commande
Alimentacion
Centralita
Stromspannung
Steuereinheit
230V 50/60Hz
BIOS1
230V 50/60Hz
BIOS1
120V 50/60Hz
BIOS1
24Vdc
BIOS1 24V
MADE IN ITALY
Peso max cancello
Spinta max
Max gate weight
Max Thrust
Poids maxi portail
Poussée maxi
Peso máx verja
Max Empuje
Max Torgewicht
Max Schubkraft
1200 Kg / 2645 lbs
71 Kg / 157 lbs
800 Kg / 1765 lbs
81 Kg / 179 lbs
1000 Kg / 2205 lbs
76 Kg / 168 lbs
1000 Kg / 2205 lbs
76 Kg / 168 lbs
Codice
Code
Code
Codigo
Code
12007881
12007882
12007884
12007886
Publicité
Manuels Connexes pour Allmatic KALOS XL Serie
Sommaire des Matières pour Allmatic KALOS XL Serie
- Page 1 KALOS XL OPERATORE IRREVERSIBILE PER CANCELLI SCORREVOLI IRREVERSIBLE OPERATOR FOR SLIDING GATES OPERATEUR IRREVERSIBLE POUR PORTAILS COULISSANTES OPERADOR IRREVERSIBLE PARA VERJAS CORREDERAS SELBSTHEMMENDER TORANTRIEB FÜR SCHIEBETOREN Operatore Alimentazione Centralina Peso max cancello Spinta max Codice Operateur Power Supply Control unit Max gate weight Max Thrust Code...
- Page 2 (ex. en l’installant dans un coffre fermant à clé). 2° - En ce qui concerne la section et le type des câbles, le conseil de ALLMATIC est celui d’utiliser un câble de type H05RN-F présentant une section minimale de 1,5mm 2 et, quoi qu’il en soit, de se conformer à...
- Page 3 SCHÉMA DÉTAILLÉ DE L’INSTALLATION A - Operateur KALOS XL B - Photocellules externe FIG. 1 C - Cremaillere M4 D - Selecteur E - Antenne radio F - Clignotant G - Limiteurs de course (cames) H - Barre palpeuse mécanique fixé sur pilier I - Barre palpeuse avec système wireless J - Photocellules interne K - Poteau zingué...
- Page 4 INSTALLATION KALOS XL CONTRÔLE PRÉ-INSTALLATION !! LE PORTAIL DOIT SE DÉPLACER SANS FROTTER !! Note: Il est impératif d’uniformiser les caractéristiques du portail avec les normes et les lois en vigueur. La porte peut être automatisée seulement si elle est en bon état et qu’elle est conforme à la norme EN 12604. - Le vantail ne doit pas comporter de portillon intégré.
- Page 5 INSTALLATION DE LA CONTRE-PLAQUE En respectant les dimensions, fixer au sol la contre-plaque (Fig. 5) par 4 goujons solides à expansion ou bien noyez-la dans le béton (Fig. 6). Prévoir une ou plusieurs gaines pour le passage des câbles électriques. Note: Il est nécessaire de connaître les dimensions de la crémaillère afin de calculer avec précision la position de la contre-plaque.
- Page 6 FIXATION FIN DE COURSE Pour déterminer la course de la partie mobile, il faut positionner deux cames (Fig. 12) sur les extrémités de la crémaillère (Fig. 13). Pour procéder au réglage de la course d’ouverture et de fermeture, il suffit de déplacer les cames sur les crans de la crémaillère.
- Page 7 MADE IN ITALY ALLMATIC S.r.l 32020 Lentiai - Belluno – Italy Via dell’Artigiano, n°1 – Z.A. Tel. 0437 751175 – 751163 r.a. Fax 0437 751065 http://www.allmatic.com - E-mail: info@allmatic.com 6-1624804 rev.4 03/05/2017...
