Allmatic SIM1 230 Manuel Pour L'installation

Manuel pour l'installation:
Motoréducteur pour portails coullisants jusqu'à 500Kg.

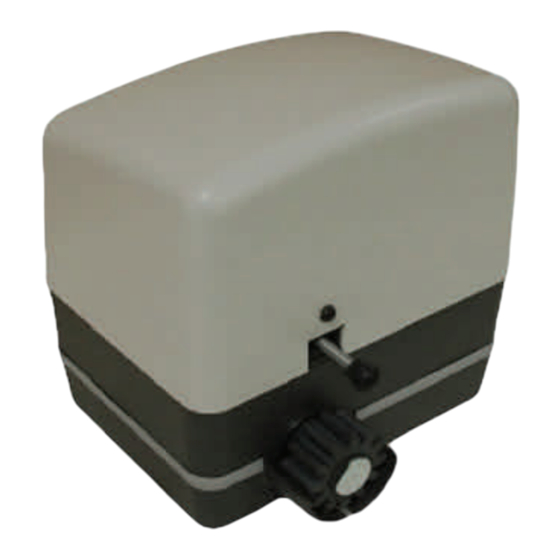

Le motoréducteur SIM est composé d'un solide bloc d'aluminium moulé sous
pression et d'un couvercle en ABS. Intérieurement il y a le moteur électrique, le
système de transmission et le tableau de commande.
Le groupe de réduction travaille constamment avec un graissage à graisse flu-
ide. Le tableau de commande est en mesure de gérer différentes logiques de
fonctionnement, la régulation de couple antiécrasement et tous les dispositifs
de sûreté et de commande.
Dati tecnici Données tech-
niques
Portata Poids max.
Alimentazione Alimentation
Potenza max Puissance max
Condensatore Condensateur
Velocità Vitesse
Pignone Pignon
Temp. di Temp. de fonction
Funz.to
Giri motore Tour moteurs
Peso Poids
Ampere Ampere
AVERTISSEMENTS PRELIMINAIRES:
Avant tout, il faut vérifier que toutes les parties fixes ou mobiles du portail soient conformes aux réglementations en vigueur.
Vérifier que la porte soit suffisamment solide et rigide, que la guide inférieure de coulissement soit parfaitement rectiligne, que la
guide supérieure soit réalisée et positionnée en façon que le portail soit parfaitement vertical et que les butées mécaniques de fin de
course soient installées.
Dévisser la vis placée sur le couvercle et le soulever du même
côté comme en figure.
Prévoir une plate-forme de ciment en bulle relevée du
terrain de au moins 40-50 mm. Prévoir la sortie de
deux tubes flexibles pour le passage des câbles élec-
triques en correspondance de la partie d'accès du mo-
toréducteur.
Le "SIM" pourra être fixé à la terre par quatre ancrages
de type chimique en correspondance des troux prévus
A-B-C-D
En cas d'absence d'énergie électrique, le
motoréducteur pourra être débloqué en
tournant la spéciale clé en dotation dans le
sens des aiguilles d'une montre (vers
droite voir figure) et en tirant le levier à 90°.
Pour bloquer le moteur il faut réporter le
levier de déblocage dans la position initiale
et tournant la clé dans le sens inverse des
aiguilles d'une montre.
6-1624815 rev.4 29/10/2015
"SIM1 230"
Technical data Datos técnicos
Max weight Peso max
Power Alimentación
Max power Potencia max
Condensor Condensator
Speed Velocidad
Pinion Piñón
Function Time Temp. de fun-
cion
Motor speed Rotación motor
Weight Peso
Ampere Ampere
POUR OUVRIR LE "SIM"
INSTALLATION DU MOTOREDUCTEUR
SYSTEME DE DEBLOCAGE A LEVIER
ITA ENG
et
SIM1 230 SIM24
Kg.500 Kg.400
230 V 24 V
280 W 60 W
12,5 µF ------
10 mt/min 12 mt/min
M4-Z12 M4-Z12
110° 110°
1400 1900
Kg.9 Kg.9
1,3 A 2,5 A
A
B
FRA ESP DEU POR
"SIM24"
1/2
C
D
