I2500
I2000 FAST

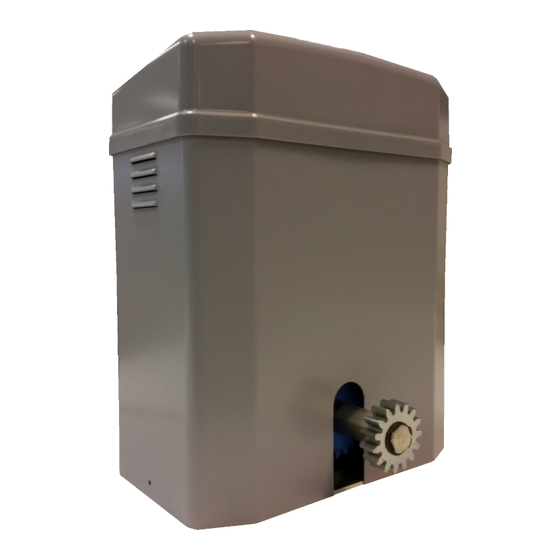

OPERATORE IRREVERSIBILE PER CANCELLI SCORREVOLI
IRREVERSIBLE OPERATOR FOR SLIDING GATES
OPERATEUR IRREVERSIBLE POUR PORTAILS COULISSANTES
OPERADOR IRREVERSIBLE PARA VERJAS CORREDERAS
SELBSTHEMMENDER TORANTRIEB FÜR SCHIEBETOREN
Operatore
Alimentazione
Operateur
Power Supply
Operator
Alimentation
Operador
Alimentacion
Torantrieb
Stromspannung
I2500/B
230V 50/60Hz
I2500/I
230V 50/60Hz
I2000/I FAST
230V 50/60Hz
All manuals and user guides at all-guides.com
Centralina
Peso max cancello
Control unit
Max gate weight
Centrale de commande
Poids maxi portail
Centralita
Peso máx verja
Steuereinheit
Max Torgewicht
BIOS1
2500 kg / 5510 lbs
CT INVERTER
2500 kg / 5510 lbs
CT INVERTER
2000 kg / 4408 lbs
MADE IN ITALY
Spinta max
Coppia max
Max Thrust
Max torque
Poussée maxi
Couple max
Max Empuje
Coppia max
Max Schubkraft
Max. Drehmoment
132Kg / 292lbs
31,8 Nm
132Kg / 292lbs
31,8 Nm
110Kg / 243lbs
27 Nm
Codice
Code
Code
Code
Codigo
12007101
12007102
12007105
