4 Description du produit
Fig.11
Fig.12
Fig.13
Fig.14
Fig.15
...EHC / --02...
Fig.16
...SCB / 04- / B...
28

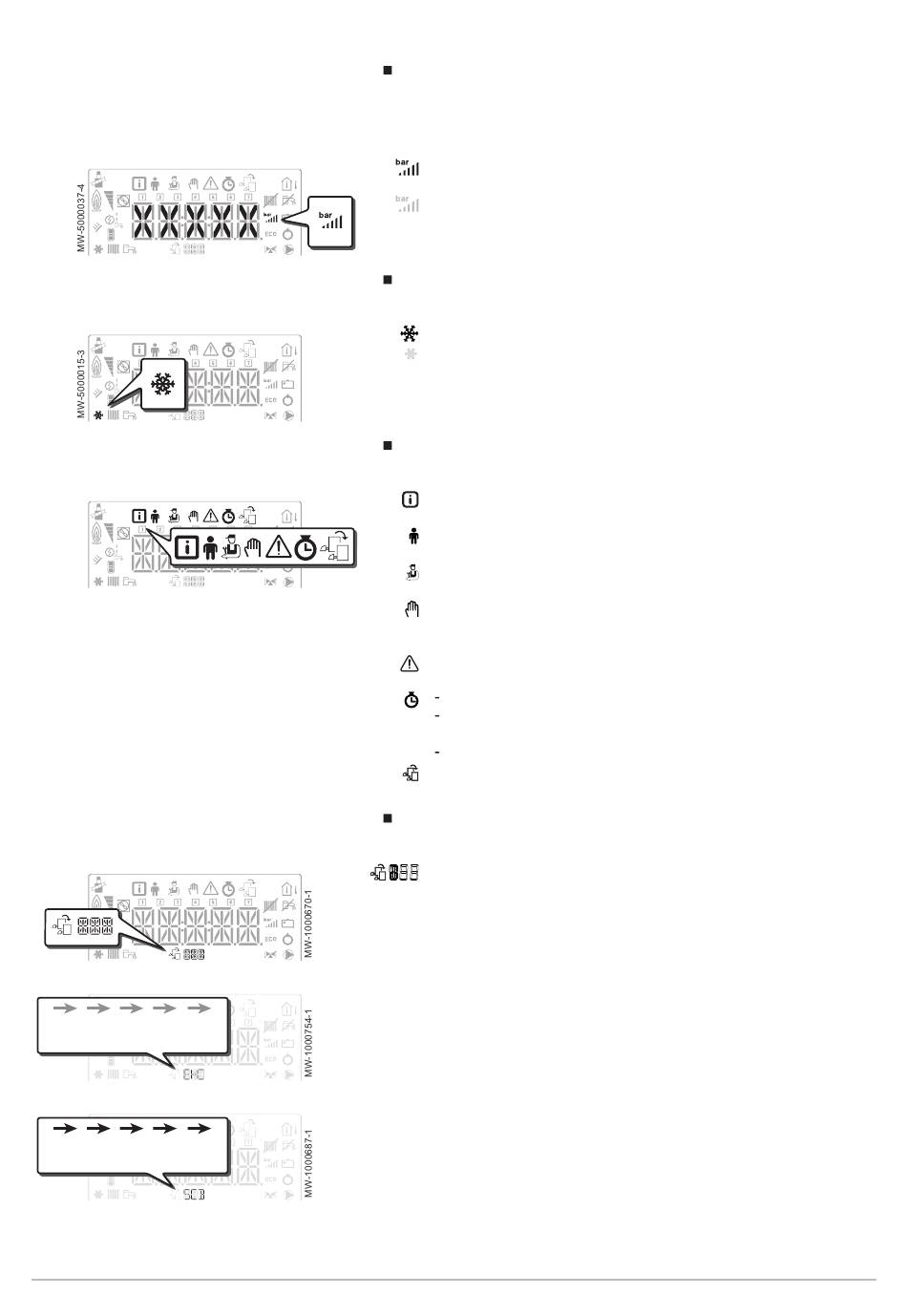

Pression hydraulique de l'installation
La pression hydraulique de l'installation et la température de départ mesu
rée s'affichent en alternance.
Symbole fixe : affichage lors de l'indication de la valeur de la pres
sion hydraulique de l'installation
Symbole clignotant : pression trop faible dans l'installation
XXX Valeur de la pression dans l'installation (en bar) ou température de
départ en °C
Mode rafraîchissement
Symbole fixe : mode rafraîchissement activé
Symbole clignotant : demande de rafraîchissement en cours
Affichage des menus
Menu Information : affichage des valeurs mesurées et des états de
l'appareil
Menu Utilisateur : accès aux paramètres de réglage du niveau Uti
lisateur
Menu Installateur : accès aux paramètres de réglage du niveau In
stallateur
Menu Forçage Manuel : l'appareil fonctionne avec la consigne affi
chée, les pompes fonctionnent et les vannes 3 voies ne sont pas
commandées.
Menu des Dérangements : l'appareil est en dérangement. L'infor
mation est signalée par un code d'erreur et un afficheur clignotant.
Sous-Menu COMPTEURS
Sous-Menu PROG HORAIRE : Programmation horaire dédiée
au chauffage et à la production d'eau chaude sanitaire
Sous-Menu HORLOGE
Menu Choix de la carte électronique : accès aux informations des
cartes électroniques supplémentaires raccordées
Affichage du nom des cartes électroniques
Le nom de la carte électronique dont les paramètres s'affichent dé
file sur 3 caractères.
Carte unité centrale EHC-02 : circuit direct et eau chaude sanitaire
Carte supplémentaire SCB–04 : 2
ème
circuit
7623792 - v07 - 27042017
