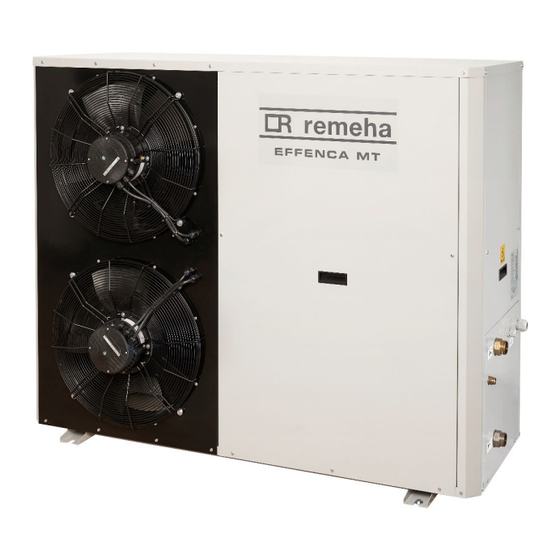

- Page 1 Pays-Bas – Belgique Deutsche Anleitung auf Anfrage erhältlich Informations relatives au produit Pompes à chaleur air-eau Effenca MT 20 kW 26 kW 33 kW 40 kW...
- Page 2 Sommaire 1 Description du produit ....................... 3 1.1 Caractéristiques ........................3 1.2 Accessoires .......................... 3 2 Caractéristiques techniques ....................... 4 2.1 Tableau des caractéristiques techniques ................4 2.2 Dimensions et raccordements .................... 6 2.3 Limites de température ....................... 8 2.4 Pression disponible ......................10 2.5 Raccordements électriques ....................
- Page 3 1 Description du produit 1.1 Caractéristiques Inverseur : adaptation du débit aux besoins de l'installation pour améliorer ses performances. • Modulation de 13 % à 100 % Compresseur surpuissant : permet à la pompe à chaleur de produire plus de puissance lorsque •...
- Page 4 2 Caractéristiques techniques 2.1 Tableau des caractéristiques techniques 20 kW 26 kW 33 kW 40 kW Caractéristiques de chauffage Puissance nominale (kW) A7/W35 21,2 27,2 33,4 40,2 A7/W35 4,38 4,30 4,30 SCOP 4,42 4,31 4,83 SCOP 3,31 3,47 3,58 3,61 Puissance maximale A7/W35 34,4...
- Page 5 Empreinte environnementale (t eq CO 3,24 3,24 3,78 3,78 Débit d'air (m 7400 8500 10300 11200 Caractéristiques électriques 400 V III + N 50 Hz Énergie Intensité maximale (A) Intensité de démarrage (A) Puissance nominale (kW) 4,63 6,33 7,74 9,35 32 A 32 A 40 A...
- Page 6 2.2 Dimensions et raccordements 20 – 26 kW 1. Raccordement hydraulique 1 1/4" – Retour 2. Raccordement hydraulique 1 1/4" – Départ 3. Raccord de vidange de la soupape de sécurité 1/2" 4. Raccordements électriques – Alimentation 5. Raccordements électriques – Basse tension (communication et capteurs) 6.
- Page 7 33 – 40 kW 1. Raccordement hydraulique 1 1/2" pour 33 kW et 2” pour 40 kW – Retour 2. Raccordement hydraulique 1 1/2" pour 33 kW et 2” pour 40 kW – Départ 3. Raccord de vidange de la soupape de sécurité 1/2" 4.
- Page 8 2.3 Limites de température Chauffage 20/33 kW Température de la sortie d'eau °C 26 kW Température de la sortie d'eau °C 7866852 – v.01 – 10/06/2024...
- Page 9 40 kW Température de la sortie d'eau °C Refroidissement Température de la sortie d'eau °C 7866852 – v.01 – 10/06/2024...
- Page 10 2.4 Pression disponible Débit d'eau (m³/h) 7866852 – v.01 – 10/06/2024...
- Page 11 2.5 Raccordements électriques Les intensités maximales indiquées dans cette section sont données pour les conditions de fonctionnement extrêmes de la pompe à chaleur (températures extérieures extrêmes et températures de départ élevées). Le type de disjoncteur recommandé est le modèle indiqué pour les pires conditions. Il est recommandé d'adapter l'installation électrique à...
- Page 12 2.6 Raccordements de communication 2.6.1 ModBus, gestionnaire CHVAC, unité de commande intérieure Ces raccordements de communication permettent la connexion à un système de gestion de bâtiment, à un gestionnaire CHVAC ou à une unité de commande intérieure. Utiliser un câble torsadé et blindé, min. AWG24 équivalent 0,22 mm² avec fil de drainage relié à la terre. Longueur maximale 500 m.
- Page 13 Selon le réglage d'usine, le signal 0 – 10 V correspond à la courbe ci-dessous. La même courbe est utilisée pour le rafraîchissement et pour le chauffage. 2.6.3 Signaux de sortie analogiques ÉTAT DU COMPRESSEUR : contact fermé = le compresseur fonctionne, contact ouvert = le compresseur est à...
- Page 14 2.7 Données sur le bruit Informations concernant le niveau de bruit en dBA pour différentes conditions et puissances (ErP, nominal et maximum). La sortie ErP correspond à la charge partielle C basée sur la directive d'éco-conception (35 % de la puissance nominale).
- Page 15 2.8 Schémas hydrauliques Exemple tout électrique 7866852 – v.01 – 10/06/2024...
- Page 16 Exemple hybride 7866852 – v.01 – 10/06/2024...
- Page 17 Exemple eau du robinet et rafraîchissement actif 7866852 – v.01 – 10/06/2024...
- Page 18 3 Avant l'installation 3.1 Espace nécessaire pour l'installation du module Installation à l'extérieur Installation à l'intérieur Important : Installer un conduit à la sortie des ventilateurs pour évacuer l'air hors de la pièce. En cas d'installation du module avec la partie aspiration ou retour face à...
- Page 19 Installation en cascade 3.2 Débit et volume d'eau minimaux Les pompes à chaleur ayant besoin d'un débit minimum, elles intègrent un débitmètre ou un détecteur de débit (selon le modèle) qui empêche la pompe de démarrer si ce débit minimum n'est pas atteint. Il convient de tenir compte de cet aspect lors de l'installation.
- Page 20 Débit minimal chauffage l/min 1,56 1,84 2,37 2,85 Débit nominal (DeltaT 5 ºC) Il doit toujours y avoir un ballon tampon dans l'installation. 3.3 Installation d'un filtre Un filtre doit être installé sur le retour chauffage pour éliminer de l'eau les impuretés susceptibles d'endommager la pompe à...
- Page 21 4 Puissance calorifique et données COP 20 kW Débit 3,68 m 3,61 m 1,72 m Débit T T sortie 20,59 35,0 2,34 20,80 40,0 2,13 19,06 40,4 1,83 19,41 45,2 1,70 20,20 25,2 2,80 18,65 30,6 2,42 20,25 35,1 2,29 20,40 40,1 2,08...
- Page 22 Débit T T sortie 2,86 29,3 2,09 2,78 34,3 1,90 2,72 39,3 1,68 2,66 44,3 1,49 2,39 48,8 1,19 3,42 29,2 2,50 3,39 34,2 2,25 3,38 39,2 1,98 3,38 44,2 1,76 3,10 48,4 1,41 3,07 53,4 1,58 4,03 29,0 2,96 4,01 34,0 2,64...
- Page 23 Débit T T sortie 12,81 27,6 2,64 12,81 32,6 2,40 12,86 37,6 2,19 12,93 42,5 2,01 11,89 44,9 1,71 15,05 27,2 2,84 15,06 32,2 2,58 15,11 37,1 2,35 15,20 42,1 2,15 13,99 44,1 1,82 14,08 49,0 1,69 17,56 26,8 2,98 17,54 31,8 2,73...
- Page 24 33 kW Débit 5,79 m 5,50 m 2,63 m Débit T T sortie 24,58 26,31 2,60 24,88 31,26 2,34 24,97 36,05 2,14 25,28 40,99 1,99 25,12 41,65 1,91 25,06 46,66 1,81 27,86 50,71 1,85 28,01 25,80 2,85 28,40 30,74 2,57 28,21 35,54 2,33...
- Page 25 Débit T T sortie 3,75 29,43 1,99 3,73 34,43 1,76 3,69 39,40 1,56 3,71 44,40 1,42 3,64 48,76 1,31 4,48 29,32 2,36 4,46 34,32 2,06 4,42 39,29 1,82 4,43 44,29 1,63 4,38 48,52 1,48 4,38 53,52 1,40 5,27 29,20 2,78 5,26 34,20 2,43...
- Page 26 40 kW Débit 6,98 m 6,91 m 3,17 m Débit T T sortie 31,84 31,0 2,53 31,64 36,0 2,31 31,95 40,9 2,15 31,64 41,3 2,07 31,53 46,3 1,96 31,96 26,0 2,82 32,36 31,0 2,56 32,07 35,9 2,34 32,36 40,9 2,17 32,01 41,2 2,10...
- Page 27 Débit T T sortie 4,24 29,5 1,97 4,25 34,5 1,76 4,19 39,5 1,57 4,22 44,5 1,43 4,17 48,8 1,32 5,04 29,4 2,32 5,05 34,4 2,04 4,97 39,4 1,81 4,98 44,4 1,63 4,92 48,6 1,49 4,92 53,6 1,42 5,91 29,3 2,72 5,90 34,3 2,39...
- Page 28 5 Puissance de rafraîchissement et valeurs EER 20 kW 3,42 m 3,63 m Débit d'eau (m 70 Hz 50 Hz Fréquence (Hz) Wout Texte 22,29 12,6 5,03 24,18 16,2 5,38 25,99 19,8 5,70 21,47 20,0 7,75 23,38 23,5 8,55 24,61 25,9 9,06 21,52 12,4 4,41 23,43 16,0 4,75 25,27 19,6 5,05 20,94 19,9 6,65 22,81 23,4 7,30 24,01 25,8 7,71...
- Page 29 33 kW 4,47 m 4,98 m Débit d'eau (m 70 Hz 55 Hz Fréquence (Hz) Wout Texte 28,92 12,5 4,96 31,1 16,1 5,11 33,5 19,7 5,28 29,6 20,0 6,09 32,00 23,5 6,53 33,5 25,9 6,81 27,88 12,3 4,32 30,1 15,9 4,49 32,4 19,5 4,68...
