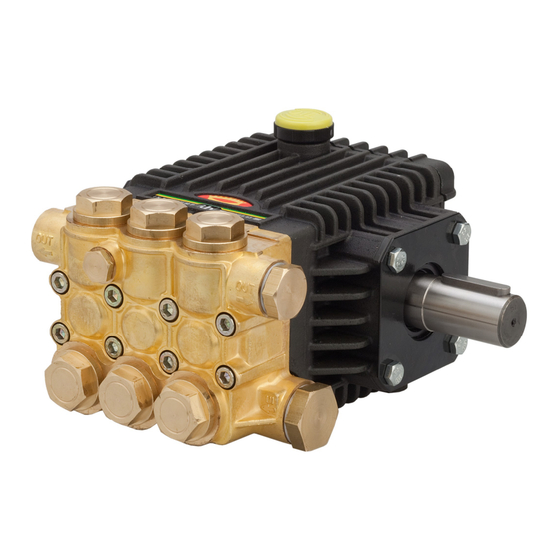

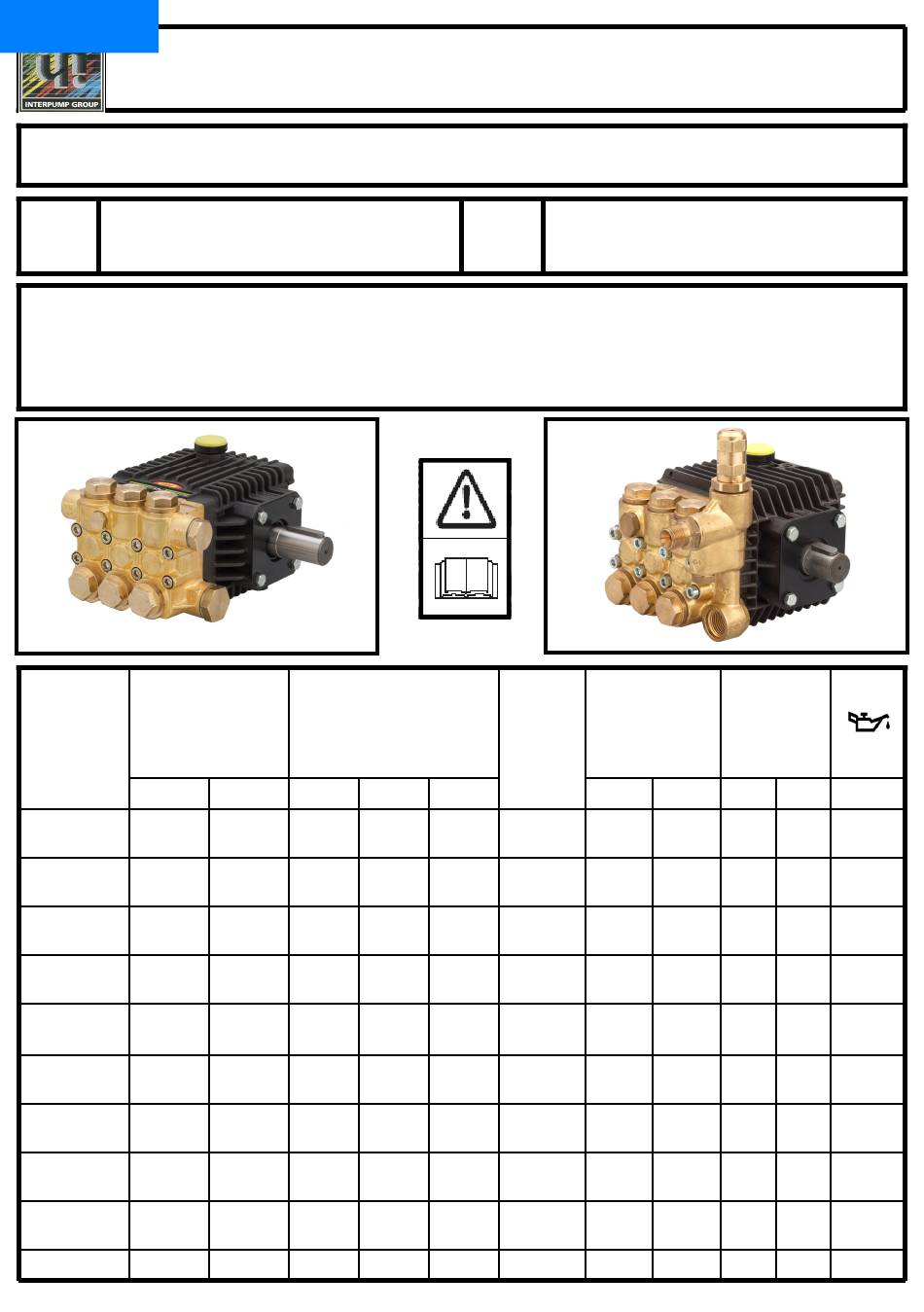

- Page 1 Menu INTERPUMPGROUP MISTING SERIES ISTRUZIONI D’USO BEDIENUNGSANLEITUNG INSTRUCTIONS FOR USE INSTRUCCIONES DE USO MODE D’EMPLOI INSTRUÇÕES DE USO Questo manuale deve essere letto e compreso in accordo al libretto generico “Istruzioni d’uso e manutenzione”. This manual must be read and followed in accordance with the generic “Instructions for Use and Maintenance” booklet. Ce manuel doit être lu et compris en accord avec la notice générale “...
- Page 2 51 SERIES DIS. COD. 51.9557.00 * Fissare con Loctite 542 col. ROSSO * Affix with Loctite 542 col. RED * Fixer avec de la Loctite 542 couleur ROUGE * Mit Loctite 542 ROT befestigen * Fijar con Loctite 542 col. ROJO * Fixar com Loctite 542 cor.
- Page 3 PISTONE - PISTON Ø18 PISTONE - PISTON Ø15 KIT RICAMBI – SPARE KITS KIT 86 KIT 97 KIT 140 KIT Nr. KIT 83 KIT 123 KIT 157 KIT 96 KIT 139 KIT 141 Posizioni 35 – 36 FE5101 – FE5102 – FE5104 - FE5106 – FE5108 27 –...
- Page 4 51 SERIES – HXM VALVE DIS. COD. 51. 9576.00 * Fissare con Loctite 542 col. ROSSO * Affix with Loctite 542 col. RED * Fixer avec de la Loctite 542 couleur ROUGE * Mit Loctite 542 ROT befestigen * Fijar con Loctite 542 col. ROJO * Fixar com Loctite 542 cor.
- Page 5 PISTONE - PISTON Ø18 PISTONE - PISTON Ø15 KIT RICAMBI – SPARE KITS KIT 86 KIT 97 KIT 140 KIT Nr. KIT 83 KIT 123 KIT 157 KIT 96 KIT 139 KIT 141 Posizioni 35 – 36 FE5101 – FE5102 – FE5104 - FE5106 – FE5108 27 –...
- Page 6 60 SERIES * Fissare con Loctite 270 col. VERDE * Affix with Loctite 270 col. GREEN * Fixer avec de la Loctite 270 couleur VERT * Mit Loctite 270 GRÜN befestigen * Fijar con Loctite 270 col. VERDE * Fixar com Loctite 270 cor. VERDE ** Fissare con Loctite 542 col.
- Page 7 PISTONE - PISTON Ø15 PISTONE - PISTON Ø18 KIT RICAMBI – SPARE KITS KIT 198 KIT 225 KIT Nr. KIT 83 KIT 123 KIT 196 KIT 200 KIT 226 KIT 197 KIT 199 KIT 227 Posizioni 3 – 4 FE6004 – FE6006 – FE6008 – FE6010 – FE6012 41 –...
- Page 8 ** Fissare con Loctite 270 col. VERDE ** Affix with Loctite 270 col. GREEN ** Fixer avec de la Loctite 270 couleur VERT ** Mit Loctite 270 GRÜN befestigen ** Fijar con Loctite 270 col. VERDE ** Fixar com Loctite 270 cor. VERDE * Fissare con Loctite 542 col.
- Page 9 PISTONE - PISTON Ø15 PISTONE - PISTON Ø18 KIT RICAMBI – SPARE KITS KIT 198 KIT 225 KIT Nr. KIT 83 KIT 123 KIT 196 KIT 200 KIT 226 KIT 197 KIT 199 KIT 227 Posizioni 35 – 36 FE6004 – FE6006 – FE6008 – FE6010 – FE6012 27 –...
- Page 10 DIMENSIONI D’INGOMBRO – OVERALL DIMENSIONS – DIMENSIONS D’ENCOMBREMENT RAUMBEDARF – DIMENSIONES TOTALES – DIMENSÕES STD. VERSION FE5101 – FE5102 FE5104 – FE5106 COD. DIS. 51.2145.00 FE5108 HXM VERSION FE5101 – FE5102 FE5104 – FE5106 COD. DIS. 51.9609.00 FE5108...
- Page 11 DIMENSIONI D’INGOMBRO – OVERALL DIMENSIONS – DIMENSIONS D’ENCOMBREMENT RAUMBEDARF – DIMENSIONES TOTALES – DIMENSÕES STD. VERSION FE6004 – FE6006 FE6008 – FE6010 COD. DIS. 60.9600.00 FE6012 HXM VERSION D.PTO VERSION FE6004 – FE6006 FE6008 – FE6010 W5015 - W4015 COD. DIS. 60.9623.00 W3521 - T4018 FE6012...
- Page 12 51 SERIES 1 - CAMBIO OLIO 1.1 – Il cambio dell’olio va eseguito con pompa a temperatura di lavoro. 1.2 – Posizionare un recipiente sotto il tappo di scarico olio (3). 1.3 – Rimuovere il tappo con asta (1) e successivamente il tappo di scarico (3).
- Page 13 1 - ÖLWECHSEL 1.1 – Beim Ölwechsel muss die Pumpe Betriebstemperatur aufweisen. 1.2 – Unter den Ölablassverschluss (3) einen Behälter stellen. 1.3 – Den Verschluss mit dem Stab (1) und danach den Ablassverschluss (3) abnehmen. 1.4 – Warten, bis das gesamte Öl abgelassen ist und den Ablassverschluss (3) mit dem auf der Übersichtszeichnung angegebenen Drehmoment wieder anschrauben.
- Page 14 Dichiarazione di incorporazione (Ai sensi dell’allegato II della Direttiva Europea 2006/42/CE). Il produttore INTERPUMP GROUP S.p.A. – Via E. Fermi, 25 – 42049 S.ILARIO D’ENZA (RE) - Italia DICHIARA che il prodotto identificato e descritto come segue: Denominazione: Pompa Tipo: Pompa alternativa a pistoni per acqua ad alta pressione Marchio di fabbrica: INTERPUMP GROUP Modello: FE5101 –...
- Page 15 Déclaration d’incorporation (Aux termes de la pièce annexe II de la Directive Européenne 2006/42/CE). Le fabricant INTERPUMP GROUP S.p.A. – Via E. Fermi, 25 – 42049 S.ILARIO D’ENZA (RE) - Italie DÉCLARE que le dispositif identifié et décrit ci-après: Description: Pompe Type: Pompe à...
- Page 16 (Con fundamento en el anexo II de la Directiva Europea 2006/42/CE ). INTERPUMP GROUP S.p.A. – Via E. Fermi, 25 – 42049 S.ILARIO D’ENZA (RE) – Italia, en su calidad de fabricante, DECLARA que el producto que se identifica y describe a continuación : Denominación: Bomba...
- Page 20 COPYRIGHT The contents of this booklet are the property of INTERPUMP GROUP. Reproduction and divulgation, in whole or in part, are prohibited by law. COPYRIGHT Le contenu de cette notice appartient à INTERPUMP GROUP : aux termes de la loi il est interdit de le reproduire et/ou de le divulguer, même partiellement.
