▶ Effectuer les réglages nécessaires pour le mode refroidissement :
température d'enclenchement, temporisation d'enclenchement, dif-
férence entre la température ambiante et le point de rosée (offset) et
le départ minimum ( notices du module de commande).
▶ Régler la différence de température (delta) via l'unité extérieure (
notices du module de commande).
▶ Couper les circuits du plancher chauffant dans les locaux humides
(par ex. salle de bain et cuisine), les régler si nécessaire via la sortie
relais PK2 (chap.9.3).
9.8
Montage de la sonde d'humidité
AVIS :
Dégâts matériels dus à l'humidité !
Un refroidissement inférieur au point de rosée entraîne la précipitation
d'humidité sur les matériaux avoisinants (plancher).
▶ Ne pas faire fonctionner les chauffages au sol pour le refroidissement
en dessous du point de rosée.
▶ Régler la température de départ correctement.
La fonction de contrôle des condensats arrête le refroidissement si des
condensats se forment sur les tuyaux de l'installation de chauffage. Les
condensats se forment en mode refroidissement lorsque la température
de l'installation est inférieure à la température de point de rosée en ques-
tion.
Le point de rosée varie en fonction de la température et de l'humidité de
l'air. Plus l'humidité de l'air est élevée, plus la température de départ doit
être élevée pour que le point de rosée soit dépassé et pour éviter la
condensation.
Les sondes d'humidité envoient un signal au contrôle dès qu'elles
constatent la formation de condensats. Le refroidissement est alors
arrêté.
Les instructions pour l'installation et la manipulation sont jointes aux
sondes du point de rosée.
9.8.1
Contrôle de la condensation, ventilo-convecteur unique-
ment avec isolation étanche à l'oxygène
AVIS :
Dégâts matériels dus à l'humidité !
Si l'isolation étanche à l'oxygène n'est pas parfaite, les matériaux envi-
ronnants peuvent également être touchés par l'humidité.
▶ En mode refroidissement, équiper tous les tubes et raccordements
jusqu'au ventilo-convecteur d'une isolation étanche à l'oxygène.
▶ Pour l'isolation, utiliser un matériau conçu pour les installations de
refroidissement avec formation de condensats.
▶ Raccorder l'écoulement des condensats à l'évacuation.
▶ Ne monter aucune sonde point de rosée.
9.9
Installation avec production solaire d'eau chaude
sanitaire (uniquement AWMSS )
L'installation de modules solaires (accessoires) est la condition requise
pour l'utilisation du complément de chauffage solaire.
L'échangeur thermique solaire dans le ballon est prévu pour une alimen-
tation maximale de 4,5 kW. Nous recommandons d'installer max.
2 capteurs plans. Le chauffage complémentaire n'est pas possible avec
l'échangeur thermique solaire intégré.
Compress 3000 AWMS/SS – 6720891903 (2020/06)
▶ Installer les capteurs solaires ( notice du capteur solaire).
▶ Isoler tous les tuyaux et raccordements.
▶ Installation de la sonde de température du ballon TS2 ( fig.).
– Découper l'isolation au niveau des marquages et retirer l'élément
découpé (ne pas endommager le câble de la sonde TW1 placé en
dessous !).
– Fixer la sonde TS2 sur le ballon de stockage au niveau du symbole
du soleil à l'aide d'une bande adhésive en aluminium ou Armaflex.
– Remettre l'élément découpé de l'isolation dans sa position initiale
et fixer avec une bande adhésive normale.
▶ Installer le module solaire ( notice du module solaire).
▶ Lors de la mise en service de l'option Installer le système solaire,
sélectionner la réponse Oui( notices du module de commande).
▶ Effectuer les réglages nécessaires pour l'installation solaire (
notice du module de commande).

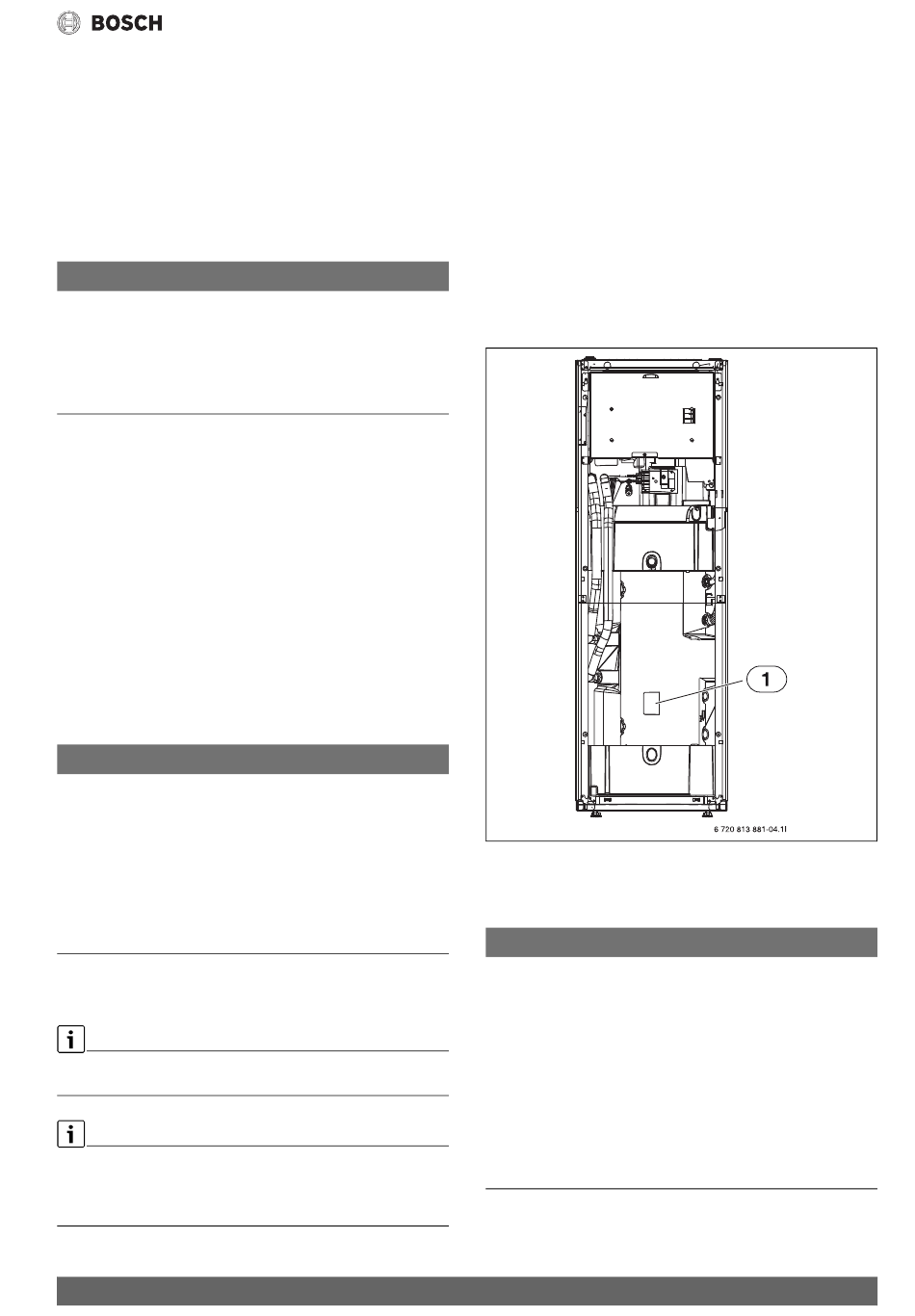

Fig. 23 Sonde TW1 et TS2
[1]
Position de la sonde
9.10
Installation avec piscine
AVIS :
Risque de dysfonctionnements !
Si le mélangeur de la piscine est monté au mauvais endroit dans l'instal-
lation, le refroidissement est impossible. D'autres dysfonctionnements
peuvent être provoqués ainsi. La vanne de mélange de la piscine ne doit
pas être montée sur le départ où elle risque de bloquer la vanne de sécu-
rité.
▶ Monter la vanne de mélange de piscine sur le retour vers l'unité inté-
rieure ([ VC1] fig. 24).
▶ Monter le raccord en T dans le départ de l'unité intérieure avant le by-
pass dans le groupe de sécurité.
▶ Ne pas monter la vanne de mélange de piscine comme circuit de
chauffage dans l'installation.
Installation des accessoires
25
