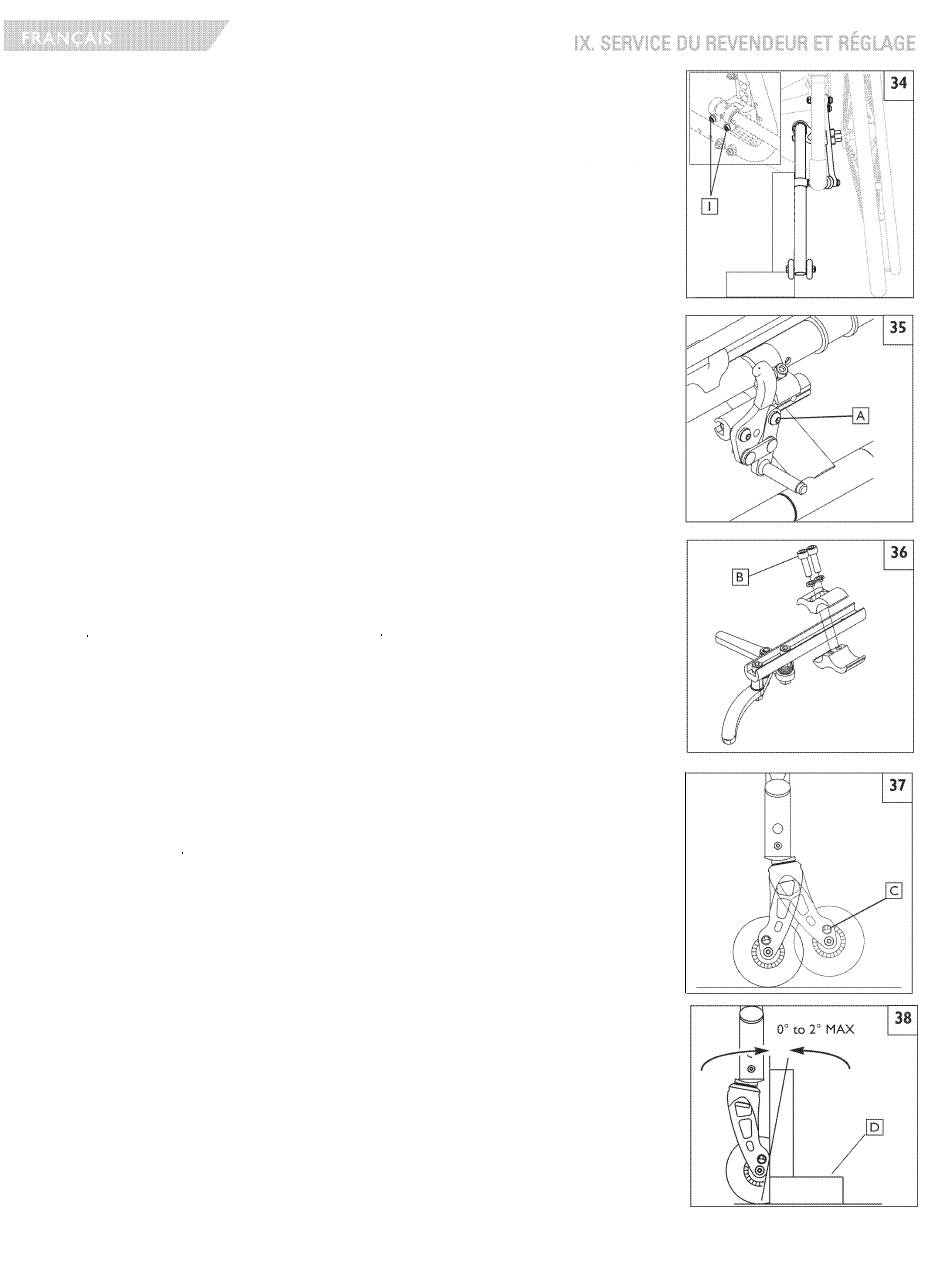

F. REGLAGE DE LA PERPENDICULARITE DES TUBES ANTI-BASCULEMENT [E:l
I. Reglage de la perpendicularit6 des tubes antibasculement
Si vous souhaitez cambrer les roues arriere, vous devez rajuster les tubes anti-basculement de maniere a les ren
dre perpendiculaires a l'axe median du fauteuil.
a.
Desserrez les deux vis ( I ) afin de pouvoir tourner le recepteur anti-basculement.
b.
Tournez le recepteur anti-basculement et les tubes anti-basculement jusqu'a ce que ces derniers soient
perpendiculaires au sol, au centre du fauteuil.
c.
Resserrez les fixations sur le recepteur anti-basculement en y appliquant un couple de I 00 pouces-livres.
d.
Repetez ces etapes du cote oppose.
G. FREINS � �
Le fauteuil roulant Quickie 2 Lite est expedie avec l'un des quatre types de freins. Les freins sont installes en usine,
sauf demande du contraire par le client.
Utilisez un couple de serrage de I 15 pouces-livres lorsque vous installez les freins.
«
I. Reglage des freins
Pousser pour serrer » ou
a.
En utilisant une cle hexagonale de 3/16 po, tournez l'une des vis (A) du collier de serrage d'un quart de
tour en sens antihoraire.
b.
Repetez le meme processus pour la deuxieme des deux vis.
c.
Desserrez les vis l'une apres l'autre (par deux tours a la fois) jusqu'a ce vous puissiez les retirer.
d.
Faites coulisser le collier de serrage vers la roue arriere, jusqu'a ce que le frein de la roue soit enfonce
dans le pneu et immobilise la roue en position de blocage.
e.
Serrez les vis a un couple de 115 pouces-livres.
2. Freins ergonomiques compacts ou de type « ciseaux »
Desserrez les vis (B) sur le haut de chaque collier de serrage, a l'aide d'une de hexagonale de 3/ I 6 po. Glissez
!'assemblage vers la roue arriere jusqu'a ce que le collier de serrage s'enfonce dans le pneu pour empecher tout
mouvement de la roue en position de blocage.Ajustez l'inclinaison. Serrez les vis a un couple de I 15 pouces-livres.
REMARQUE-
II peut etre necessaire de tourner le frein et le collier de serrage pour degager le tube
d'armature.
H. FOURCHES DE ROULETTE [El
Les fourches de roulette a deux orifices (C) permettent la permutation de certaines roulettes et le reglage de la
hauteur du siege. Pour effectuer un ajustement, desserrez le boulon et retirez la roulette.Yous pouvez changer la
taille de la roulette et/ou sa position vers le haut ou vers le bas grace aux orifices preperces (et espaces de I
po) pratiques dans la f o urche de roulette. Replacez le boulon en veillant ace qu'il soit bien serre.
Utilisez un couple de serrage de 75 pouces-livres pour regler les roulettes.
I. ROULETTES
REMARQUE-Ce
reglage sera plus precis si le fauteuil est pose sur une table ou un etabli parfaitement plat.
REMARQUE-
Le couple de serrage indique est le serr
Appliquez le couple de serrage approprie selon les specifications.
I. Ajustement de l'angle des roulettes
Verification de la perpendicularite des roulettes :
Votre fauteuil roulant Quickie sort d'usine avec les roulettes perpendiculaires au sol. Chaque fois que vous modi
fiez la hauteur de l'essieu arriere, la taille des pneus, la position du centre de gravite au du tube de cambrage,
t
vous devez verifier que les roule
tes sont bien toujours verticales par rapport au sol. Une roulette non perpen
diculaire au sol risque de se soulever lorsqu'elle pivote auteur du boulon de la tige et de faire basculer le fauteuil
vers l'avant ou vers l'arriere. Posez le fauteuil sur une surface plane horizontale. Faites pivoter les deux f o urches
de fa<;on que les roulettes soient tournees vers l'arriere du fauteuil. Placez une equerre ou un niveau de poche
centre l'aplat arriere de la fourche et verifiez sa perpendicularite. S11 est a plus de 2 degres de la verticale, vous
devez regler la perpendicularite des roule
«
Tirer pour serrer »
a
ge optimal devant etre applique sur une fixation donnee.
�
t
tes.
23
