3.7.3 Batterie de réchauffage eau chaude
Si une batterie de réchauffage est fournie avec l'unité, les dimensions de raccord de la batterie de réchauffage
sont les mêmes que les dimensions de raccord de l'unité Vent. La batterie de réchauffage peut ainsi être
raccordée directement dans la gaine de soufflage d'air.

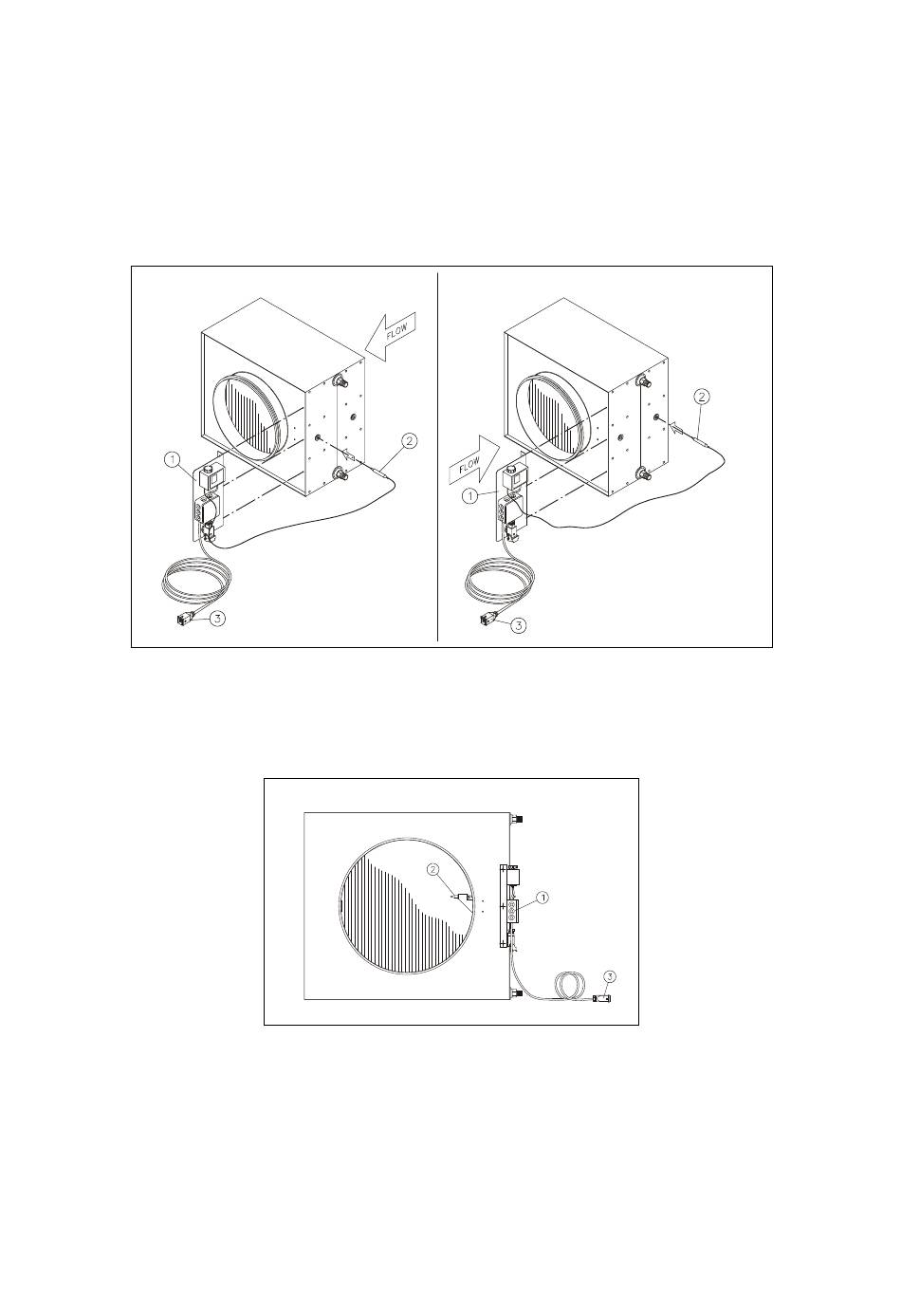

À cause du transport, le thermostat antigivrage avec boîtier de raccordement (1) n'est pas monté en usine. Il
est fixé à la batterie de chauffage eau chaude grâce aux vis fournies. Fixer ensuite la sonde capillaire du
thermostat antigivrage (2) au moyen des fixations fournies, de telle sorte que la sonde soit placée derrière la
batterie chaude (dans la direction de l'air).
Enfin, placer la batterie chaude dans l'unité Vent et brancher le câble de commande (3) sur le tableau de
commande de l'unité Vent. Veuillez également consulter la Section 5.
Le moteur de la vanne pour la commande de la quantité d'eau chaude peut alors être raccordé à la plaque à
bornes sous le thermostat antigivrage (1). Veuillez également consulter le schéma électrique.
