3.7
Montage des accessoires
L'unité Vent peut être fournie avec différents accessoires. Les accessoires (sauf pour la sonde de soufflage
d'air) sont livrés avec l'unité, mais dans un emballage distinct.
3.7.1 Sonde de soufflage d'air

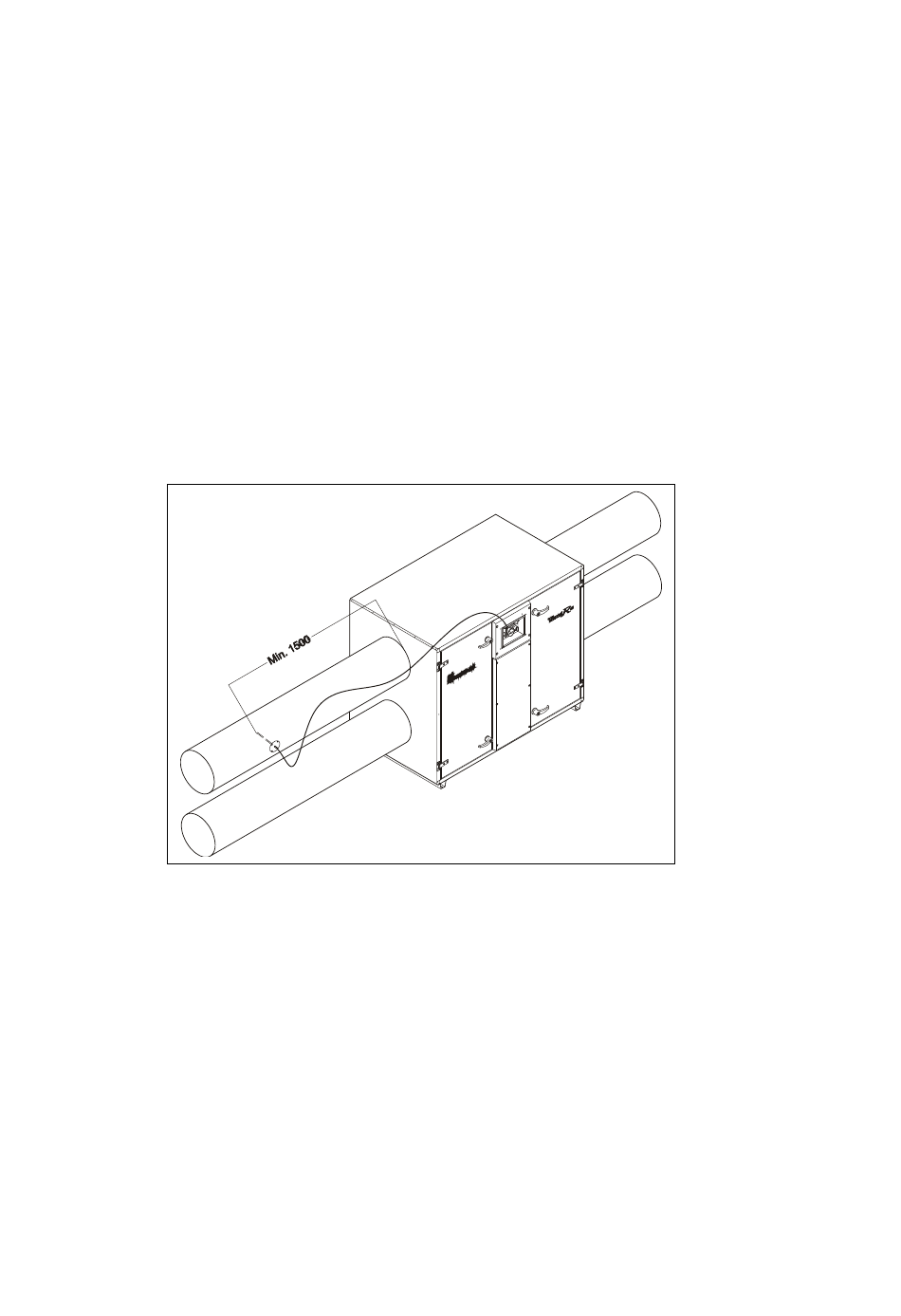

La sonde de soufflage d'air (noire) est déjà montée sur l'unité quand celle-ci est livrée de l'usine. La sonde
sort de l'unité près de l'interrupteur principal. La sonde doit être montée sur la gaine de soufflage d'air à une
distance de 1,5 m minimum de l'unité Vent. Si l'unité dispose d'une batterie de réchauffage, la sonde doit être
montée à une distance de 1,5 m minimum de la batterie de réchauffage. Pour monter la sonde, procéder
comme suit :
Marquer la position souhaitée sur la gaine et percer un trou de 10 mm.
Fixer la sonde au moyen de vis autotaraudeuses.
3.7.2 Batterie de réchauffage électrique
Si une batterie de réchauffage électrique est fournie avec l'unité, les dimensions de raccord de la batterie de
réchauffage sont les mêmes que les dimensions de raccord de l'unité Vent. La batterie de réchauffage peut
ainsi être raccordée directement dans la gaine de soufflage d'air. S'assurer que la flèche de la batterie de
réchauffage pointe dans la même direction que celle du flux d'air.
Connecter ensuite le câble de commande à la prise sur le tableau de commande de l'unité Vent. Veuillez
également consulter la Section 5.
Si une batterie de réchauffage pour l'électricité est montée, le commutateur DIP n° 6 doit être en position
ON. Le commutateur DIP se trouve sur le circuit imprimé STXC2 de l'unité. (Pour des informations
supplémentaires, voir 4.2)
