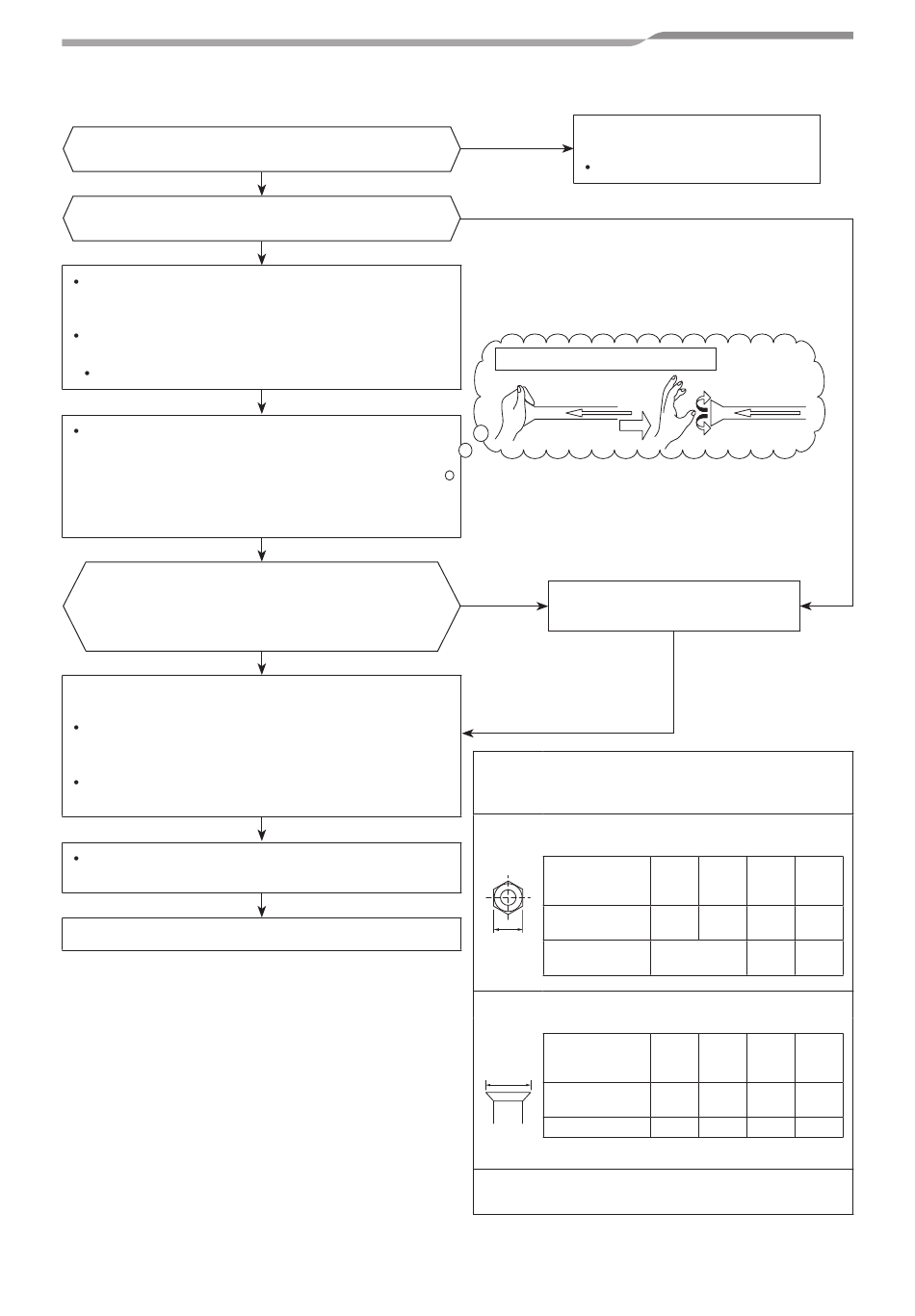

Y at-il des rayures ou des bosses sur la tuyauterie
Est-il possible d'utiliser le climatiseur existant.
Après avoir utilisé le climatiseur existant en mode
de refroidissement pendant env. 30 minutes ou plus*,
récupérer le réfrigérant.
Pour le nettoyage de la tuyauterie et la récupération
de l'huile.
Récupération du réfrigérant: Méthode de purge
Retirez le climatiseur de la tuyauterie et effectuer
un rinçage (pression d'azote de 0,5 MPa) pour
enlever tout ce qui reste à l'intérieur des tuyaux.
Remarque: Dans le cas de tuyaux doubles, n'oubliez
pas de rincer aussi der le tuyau de
branchement.
Est-ce que l'huile a été largement décolorée ou
qu'une quantité de débris a été évacuée.
(Quand l'huile se détériore, la couleur de l'huile
change en une couleur boueuse ou noire.)
Connectez les unités intérieures/extérieures à la
tuyauterie existante.
Utilisez un écrou évasé fourni avec l'unité principale
pour les unités intérieures/extérieures. (N'utilisez
l'écrou évasé de la tuyauterie existante.)
Ré-usinez à la dimension d'usinage d'évasement à
la taille pour le R32, R410A.
(Essai d'étanchéité), Vide sec, Charge en réfrigérant,
Vérification des fuites de gaz
Essai de fonctionnement
51-FR
existante?
NON
OUI
NON
Tuyauterie existante: Utilisation
OUI
impossible.
Utilisez une nouvelle tuyauterie
NON
Pression du gaz d'azote 0,5 MPa
(En cas de reste d'évacuation, il se peut qu'une
grande quantité de reste sont présents.)
OUI
Nettoyez les tuyaux ou utilisez
des nouveaux tuyaux.
Travail de tuyauterie nécessaire pour changer
la taille de l'écrou évasé/usinage d'évasement à
cause de la compression des tuyaux.
1) Largeur de l'écrou évasé : H
Diamètre
extérieur du
tuyau en cuivre
Pour le R32,
R410A
H
Pour le R22
2) Dimension de l'usinage de l'évasement : A
Diamètre
extérieur du
tuyau en cuivre
A
Pour le R32,
R410A
Pour le R22
Devient un peu plus large pour le R32, R410A
N'appliquez pas d'huile réfrigérante sur la surface de
l'évasement.
‒ 51 ‒
Manuel d'installation
(mm)
Ø6,4 Ø9,5 Ø12,7 Ø15,9
17 22 26 29
Même que
24 27
ci-dessus
(mm)
Ø6,4 Ø9,5 Ø12,7 Ø15,9
9,1 13,2 16,6 19,7
9,0 13,0 16,2 19,4
