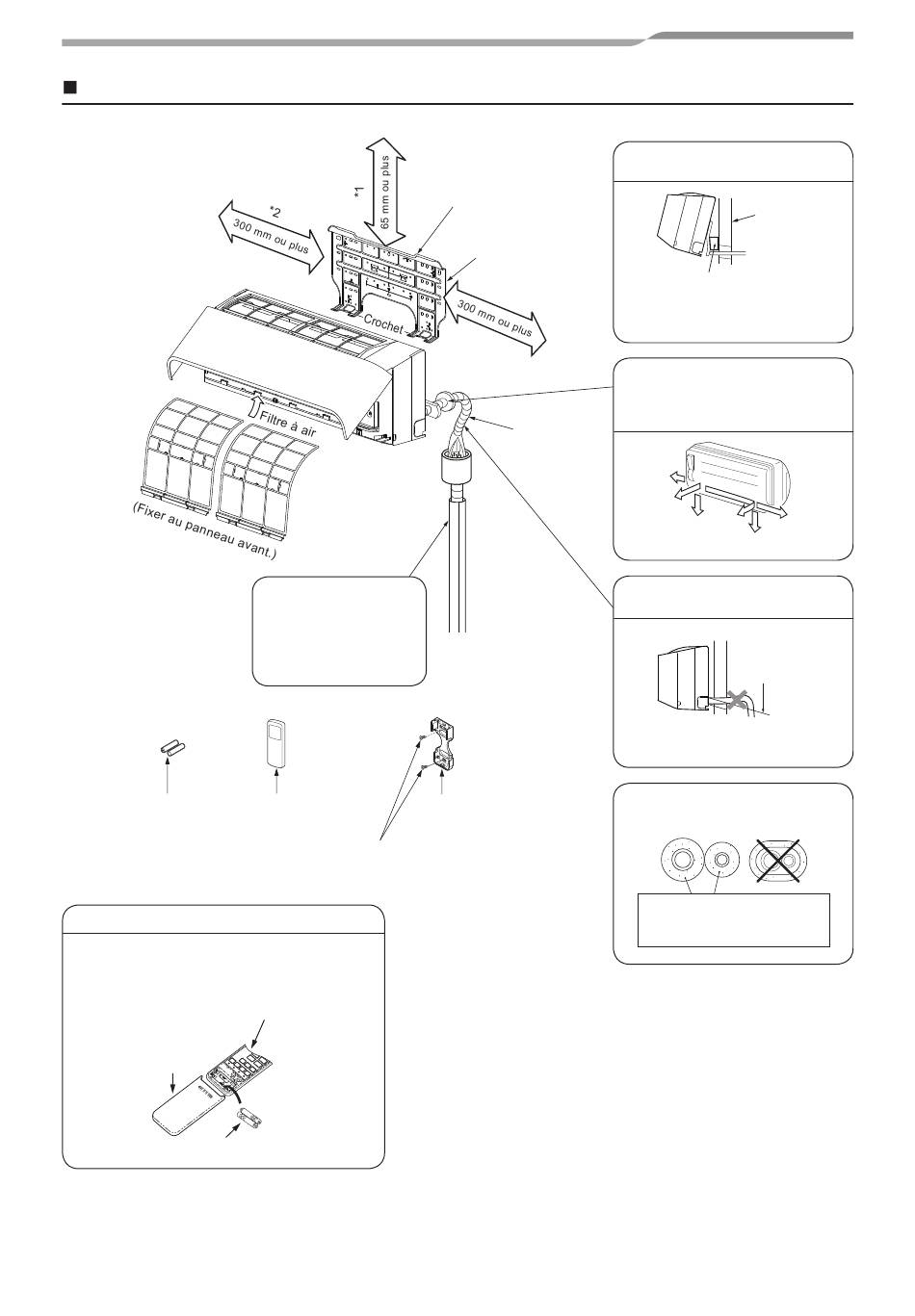

Schéma d'installation des unités intérieure et extérieure
Batteries
Avant d'installer la télécommande sans fi l
1. Retirez le couvercle de la batterie.
2. Insérez 2 nouvelles batteries (type R03 [AAA]) en
respectant les polarités (+) et (–).
Télécommande sans fi l
Couvercle
Batteries
13-FR
La tuyauterie de
réfrigérant doit être
protégée des dommages
physiques. Installez un
couvercle en plastique ou
équivalent.
Télécommande
sans fi l
Vis à bois à
tête plate
Crochet
Plaque
d'installation
Tuyau blindé
Support de
télécommande
‒ 13 ‒
Manuel d'installation
Pour les tuyaux arrière gauche et
gauche
Mur
Insérez le coussinet entre l'unité
intérieure et le mur, et inclinez l'unité
intérieure pour un fonctionnement
optimal.
Le tuyautage auxiliaire peut être
raccordé à gauche, à l'arrière gauche,
à l'arrière droite, à droite, en bas à
droite ou en bas à gauche.
Droite
Arrière
droite
Gauche
En bas à Arrière
En bas à
droite gauche
gauche
Veillez à ce que le tuyau
d'évacuation ne soit pas lâche.
Découpez le trou
de la tuyauterie
en léger dénivelé.
Veillez à ce que le tuyau d'évacuation
soit incliné vers le bas.
Isoler les tuyaux séparément et non
ensemble.
Mousse en polyéthylène de
6 mm d'épaisseur résistante
à la chaleur
