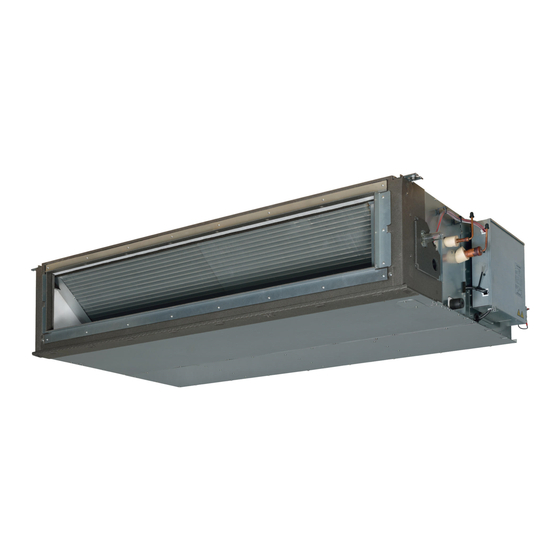

- Page 1 R32 ou R410A Pour usage commercial Climatiseur (Type split) Manuel d’installation Unité intérieure Modèle : Type conduit fin RAV-RM301SDT-E RAV-RM401SDT-E RAV-RM561SDT-E Français...
-
Page 2: Table Des Matières
(Règlement (UE) 2016/2281) • L’installateur qualifié est une personne qui installe, entretient, déplace et enlève les climatiseurs fabriqués par Toshiba Carrier Corporation. Il ou elle a été formé pour installer, entretenir, déplacer et http://ecodesign.toshiba-airconditioning.eu/en enlever les climatiseurs fabriqués par Toshiba Carrier Corporation ou, alternativement, il ou elle a reçu des consignes concernant de telles opérations par une ou des personnes qui ont été... -
Page 3: Avertissements Apposés Sur Le Climatiseur
Avertissements apposés sur le climatiseur Définition de l’équipement de protection Lorsque le climatiseur doit être transporté, installé, entretenu, réparé ou enlevé, portez des gants de protection et des vêtements de travail de « sécurité ». Indication d’avertissement Description En plus de cette tenue de protection normale, portez la tenue de protection décrite ci-dessous lorsque vous entreprenez les travaux spéciaux détaillés dans le tableau suivant. -
Page 4: Précautions Relatives À La Sécurité
Précautions relatives à la sécurité • Lors de la réalisation d’un travail en hauteur, utilisez une échelle conforme à la norme ISO 14122 et suivez la procédure associée aux instructions de Le fabricant ne peut être tenu responsable pour tout dommage causé l’échelle. -
Page 5: Raccordement Électrique
• L’appareil et les tuyauteries doivent être installés, utilisés et stockés dans une • Après l’installation, assurez-vous que le gaz réfrigérant ne fuit pas. Si pièce dont la surface de plancher est supérieure à A le gaz réfrigérant fuit dans la pièce et s’écoule à proximité d’une Comment obtenir A = (M / (2,5 ×... -
Page 6: Explications Données À L'utilisateur
• Installez le coupe-circuit là où il peut facilement être accessible par Explications données à l’utilisateur l’agent. • A l’issue du travail d’installation, dites à l’utilisateur où se trouve le • Lors de l’installation du coupe-circuit à l’extérieur, installez-en un qui coupe-circuit. -
Page 7: Accessoires
Accessoires PRÉCAUTION Ce climatiseur utilise un frigorigène HFC (R32 ou R410A) qui ne Nom de la pièce Quantité Forme Emploi détruit pas la couche d’ozone. (Remise d’un exemplaire à chaque client) • Le frigorigène R32 ou R410A est facilement affecté par les impuretés Manuel d’installation Ce manuel (Pour les langues qui n’apparaissent pas dans ce Manuel... -
Page 8: Choix D'un Emplacement D'installation
Choix d’un emplacement d’installation Installation dans une ambiance très humide Dans certaines conditions, y compris la saison des pluies, l’atmosphère devient très humide, surtout dans le plafond (température du point de rosée: 23°C ou davantage). AVERTISSEMENT 1. Installation dans le plafond avec un toit en tuiles 2. -
Page 9: Espace Requis Pour L'entretien
Espace requis pour l’entretien Indication de la configuration de la minuterie pour le nettoyage (Unité : mm) du filtre Vous pouvez modifier la configuration de la minuterie d’alarme du filtre (indiquant de nettoyer le filtre) sur la télécommande en fonction de l’installation. Evacuation d’air Pour la méthode de configuration, reportez-vous à... -
Page 10: Installation
Installation Installation du boulon de Installation de l’unité suspension intérieure AVERTISSEMENT • En tenant compte de l’unité intérieure et de la tuyauterie et • Fixez les écrous (M10 ou W3/8 : non fourni) et les du câblage suspendu, déterminez la direction et la position rondelles (Ø34) au boulon de suspension. -
Page 11: Tuyauterie De Vidange
Tuyauterie de vidange Raccordement du tuyau Vérification de l’évacuation d’évacuation Après l’installation du tuyau d’évacuation, vérifiez que l’eau s’évacue correctement et qu’elle ne fuit pas par les raccords. EXIGENCE PRÉCAUTION • Raccordez le manchon dur (achat sur site) sur le côté de Contrôlez également que le moteur de la pompe de vidange •... -
Page 12: Isolation Thermique
Conception de conduite • Après le contrôle, le moteur de la pompe de vidange continue de fonctionner s’il est branché au connecteur du flotteur. (Si vous avez procédé à ce contrôle en débranchant le Disposition connecteur du flotteur, pensez à le rebrancher.) 1 ~ 50 Hz 220 à... -
Page 13: Méthode De Raccordement De La Gaine
Méthode de raccordement de la gaine Caractéristiques du ventilateur ◆ Type RM30 ◆ Type RM40 Isolant thermique avec matériau de fixation (largeur de 100 mm, achetée sur site) Raccordez la gaine à la Bride (vendue sur place) Bande en aluminium (vendue sur place) Volume d’air standard : 660 m³/h Volume d’air standard : 690 m³/h partie intérieure de la bride... -
Page 14: Tuyaux De Réfrigérant
Tuyaux de réfrigérant ◆ Type de conduit dissimulé Chambre d’alimentation Longueur de tuyau et différence PRÉCAUTION de hauteur admissibles Buse Grille d’alimentation Utilisez les écrous évasés qui sont inclus avec l’unité. Elles varient selon le type d’unité extérieure. L’utilisation de différents écrous évasés peut provoquer Alimentation une fuite de gaz réfrigérant. - Page 15 Evacuation ◆ Vérification des fuites de gaz Serrage des raccords A l’aide d’un détecteur de fuites ou d’eau savonneuse, Chassez l’air du raccord de remplissage de la soupape PRÉCAUTION vérifiez si le gaz fuit ou non de la section de raccordement de l’unité...
-
Page 16: Connexion Électrique
Connexion électrique Câblage Caractéristiques techniques des câbles de raccordement intérieur/extérieur AVERTISSEMENT Alimentation de l’unité intérieure fournie par l’unité extérieure • Les structures d’alimentation de l’unité extérieure varient selon les modèles. • Utilisez les câbles spécifiés et raccordez-les aux bornes. Raccordez-les solidement et veillez à ce que des forces extérieures ne soient pas appliquées sur les bornes. -
Page 17: Raccordement Des Câbles
Raccordement des câbles Raccordement Raccordement de télécommande Retirez une vis puis retirez le couvercle du boîtier de EXIGENCE commande électrique. • Dénudez le fil à raccorder sur environ 9 mm. • Raccordez les câbles aux bornes comme il convient, en fonction des numéros de borne. Causes d’un raccordement incorrect. Dénudez les extrémités des câbles (10 mm). -
Page 18: Commandes Utilisables
Commandes utilisables Schéma de câblage Système unique Système double simultané Procédure de base pour la • Pour savoir comment utiliser la télécommande câblée Câblage de liaison Télécommande RBC-AMS55E*, reportez-vous au manuel entre la Télécommande modification des paramètres télécommande d’installation livré avec cet équipement. Câblage de la télécommande et les unités Câblage de la télécommande... -
Page 19: Réglage De La Pression Statique Extérieure
◆ Lorsque la télécommande sans fil Réglage de minuterie du filtre Réglage du mode d’économie Appuyez sur la touche . Lorsque l’afficheur cesse de clignoter pour rester allumé, la est utilisée d’énergie configuration est terminée. Il peut être souhaitable, compte tenu des conditions •... -
Page 20: Fonction De Surveillance Du Commutateur De Télécommande
Fonction de surveillance du commutateur de télécommande Commande de groupe Cette fonction permet d’accéder au mode Moniteur de service à partir de la télécommande pendant un essai de fonctionnement, ◆ Système double, triple ou quadruple simultané dans le but d’obtenir les températures des capteurs de la télécommande, de l’unité intérieure et de l’unité extérieure. Une combinaison comprenant une unité... -
Page 21: Commande De Groupe D'un Système À Plusieurs Unités
◆ Commande de groupe d’un système à plusieurs unités ◆ Exemple de procédure ➀ Le n° d’unité intérieure avant la modification de la configuration s’affiche. Une télécommande peut gérer jusqu’à 8 unités intérieures montées en groupe. Procédure de configuration manuelle de l’adresse ▼... - Page 22 ◆ Comment reconnaître la position Procédure Procédure Procédure Si vous devez modifier une autre unité intérieure, répétez la Après confirmation, appuyez sur la touche pour retourner Au moyen des touches de la minuterie de l’unité intérieure procédure de à pour modifier la configuration. au mode habituel.
-
Page 23: Essai De Fonctionnement
Essai de fonctionnement ◆ Télécommande sans fil (TCB-AX32E2) Quand vous appuyez sur la touche TEMPORARY Opérations préliminaires ◆ Télécommande avec fil pendant au moins 10 secondes, un « bip » est émis et la marche forcée de refroidissement est • Avant de mettre le système sous tension, suivez la commandée. -
Page 24: Entretien
Entretien ◆ Mesure lorsque le code de • Réglez l’adresse une nouvelle fois vérification « E18 » apparaît dans Appuyez en même temps sur les touches Avant de réaliser l’entretien, coupez l’alimentation électrique de l’interrupteur principal. TIME pendant au moins 4 secondes. le système simultané... -
Page 25: Résolution Des Problèmes
Résolution des problèmes PRÉCAUTION • Ne démarrez pas le climatiseur lorsque le filtre à air est retiré. • Appuyez sur la touche de réinitialisation du filtre. (L’indication signifiera mise hors tension.) Confirmation et vérification Chaque fois que vous appuyez sur la touche , le code d’erreur mémorisé... -
Page 26: Codes De Contrôle Et Pièces À Vérifier
Codes de contrôle et pièces à vérifier Télécommande sans fil Afficheur de télécommande Bloc de capteurs de l’unité avec fil de réception Principales pièces Dispositif Etat du Pièces à contrôler/description du problème Afficheur de Télécommande sans fil Fonctionnement défectueuses évalué climatiseur télécommande Bloc de capteurs de l’unité... - Page 27 Télécommande sans fil Afficheur de télécommande Bloc de capteurs de l’unité avec fil de réception Principales pièces Dispositif Etat du Pièces à contrôler/description du problème Fonctionnement défectueuses évalué climatiseur Minuterie Indication Clignote Prêt GR GR OR Entrée externe Appareils externes, carte à circuits imprimés de l’unité anormale dans l’unité...
