Câblage entre les unités intérieures et extérieures
1
Le schéma ci-dessous illustre les raccordements des câbles entre les unités intérieures et
extérieures et entre les unités intérieures et la télécommande. Les câbles indiqués par les
lignes pointillées ne sont pas fournis.
2
Reportez-vous aux diagrammes de câblage des unités intérieures et extérieures.
3
L'unité extérieure assure l'alimentation de l'unité intérieure.

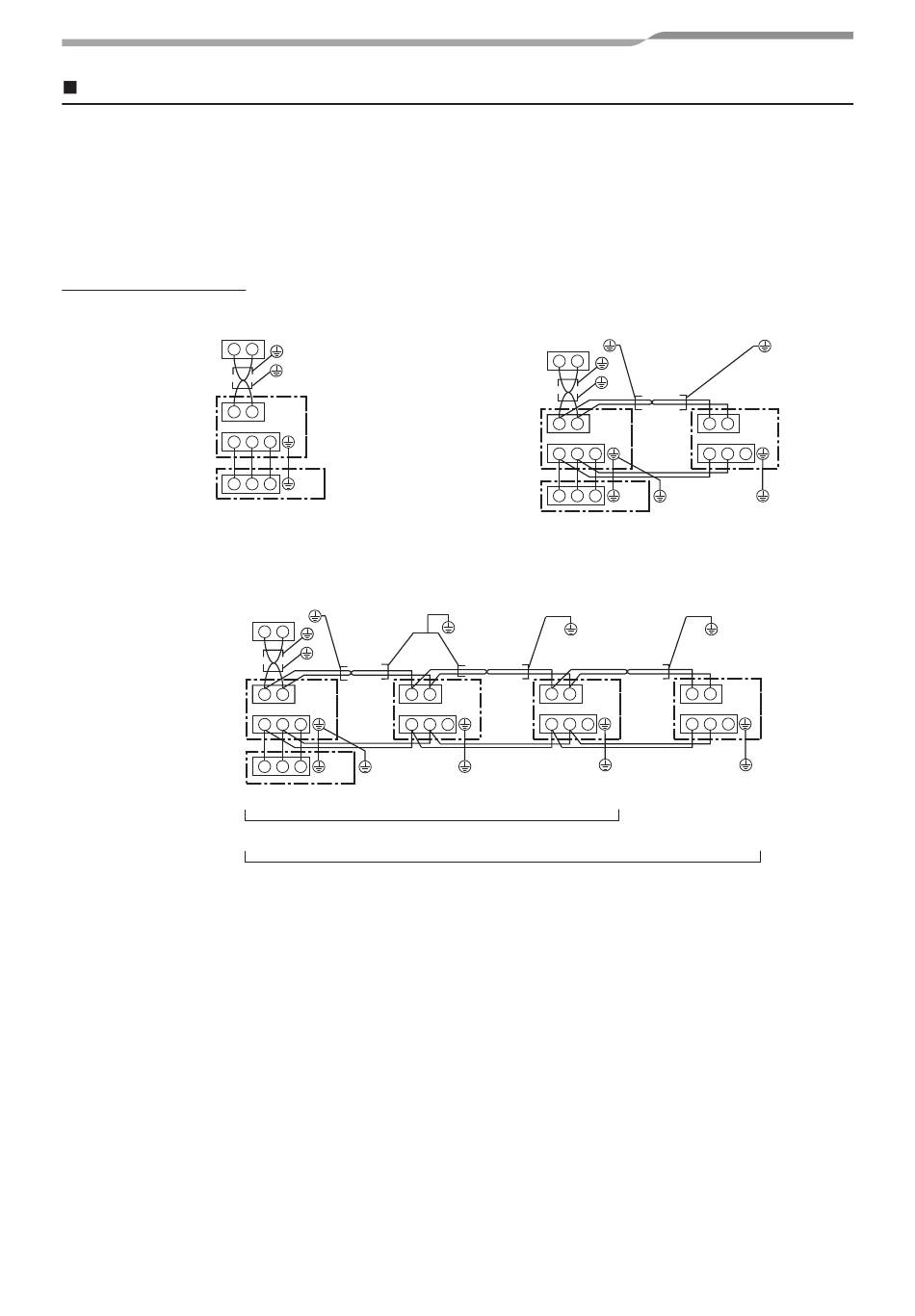

Schéma de câblage
q Système unique
Télécommande
Câblage de la télécommande
A B
Côté intérieur
1
Câbles de liaison système
1
Côté extérieur
Alimentation
q Système triple et quadruple simultané
Télécommande
Câblage de la
télécommande
Côté intérieur
Câbles de liaison
système
Côté extérieur
* Utilisez un câble blindé à 2 noyaux (MVVS 0,5 à 2 mm² ou plus) pour le câblage de la télécommande
dans les systèmes double simultané, triple simultané et quadruple simultané afin d'éviter des
problèmes de bruit. Veillez à raccorder les deux extrémités du câble blindé aux fils de terre.
* Raccordez les câbles de terre de chaque unité intérieure dans les systèmes double simultané, triple
simultané et quadruple simultané.
q Système double simultané
Télécommande
Câblage de la télécommande
Côté intérieur
2 3
Câbles de liaison système
2 3
Côté extérieur
Câblage entre
les unités de
télécommande
A B A B
Côté
intérieur
1 2 3 1
Câblage de liaison
1 2 3
entre les unités
et l'alimentation
Power supply
intérieure
Triple
A B
1 2 3
1 2 3
Alimentation
Câblage entre Câblage entre
les unités de les unités de
télécommande télécommande
A B
Côté
intérieur
1 2 3
2 3
Câblage de liaison
entre les unités et
l'alimentation
intérieure
Quadruple
‒ 26 ‒
Manuel d'installation
Câblage entre les
unités de
télécommande
A B
Côté
intérieur
1 2 3
Câblage de
liaison entre les
unités et
l'alimentation
intérieure
A B
Côté
intérieur
1 2 3
Câblage de liaison
entre les unités et
l'alimentation
intérieure
