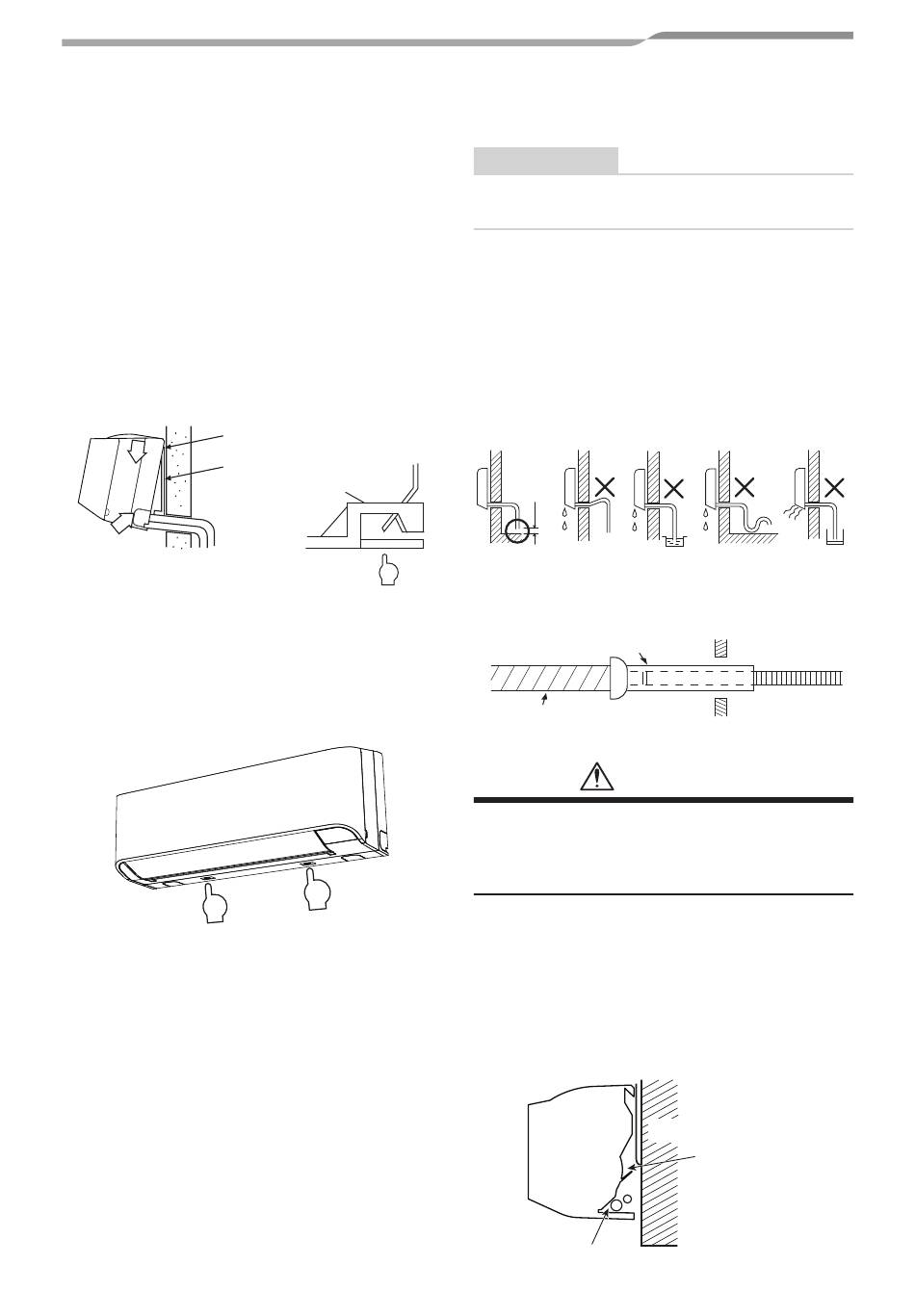

FIXATION DE L'UNITE
INTERIEURE
1. Passez le tuyau dans le trou mural et fixez
l'unité intérieure sur la plaque d'installation
à l'aide des crochets supérieurs.
2. Basculez l'unité intérieure de gauche à
droite pour vérifier qu'elle est bien fixée à
la plaque d'installation.
3. Tout en appuyant l'unité intérieure sur le
mur, fixez-la à la partie inférieure de la
plaque d'installation. Tirez l'unité intérieure
vers vous pour vérifier qu'elle est bien
fixée à la plaque d'installation.
1
2
Crochet
• Pour démonter l'unité intérieure de la plaque
d'installation, tirez l'unité intérieure vers vous
tout en poussant le bas de l'unité au niveau des
patries indiquées.
Appuyez
21-FR
Crochet ici
Plaque d'installation
Appuyez
(décrochez)
Appuyez
8
EVACUATION
1. Inclinez le tuyau d'évacuation vers le bas.
REMARQUE
• Le trou doit être légèrement incliné vers le
cas du côté extérieur.
2. Mettez de l'eau dans le bas d'évacuation
et vérifiez qu'elle s'écoule à l'extérieur.
3. En cas de branchement d'une rallonge
de tuyau d'évacuation, isolez la partie de
connexion de la rallonge avec un tuyau
blindé.
Ne surélevez
pas le tuyau
d'évacuation.
50 mm
ou plus
Tuyau blindé
A l'intérieur de
Tuyau d'évacuation
la pièce
Arrangez le tuyau d'évacuation de façon à ce
que le drainage de l'unité soit optimal.
Un mauvais drainage peut entraîner la
formation de gouttes de condensation.
La structure de ce climatiseur est destinée à
évacuer l'eau de condensation qui se forme à
l'arrière de l'unité intérieure, dans le bac
d'évacuation.
Par conséquent, ne rangez pas le cordon
d'alimentation et autres pièces à une hauteur
supérieure au guide de drainage.
Espace pour tuyaux
‒ 21 ‒
Manuel d'installation
Veillez à ce que le
tuyau d'évacuation
soit trop ondulé.
Ne tirez pas Ne mettez pas
l'extrémité du l'extrémité du tuyau
tuyau d'évacuation d'évacuation dans
dans l'eau. le bac d'évacuation.
Rallonge de tuyau
d'évacuation
ATTENTION
Mur
Guide de drainage
