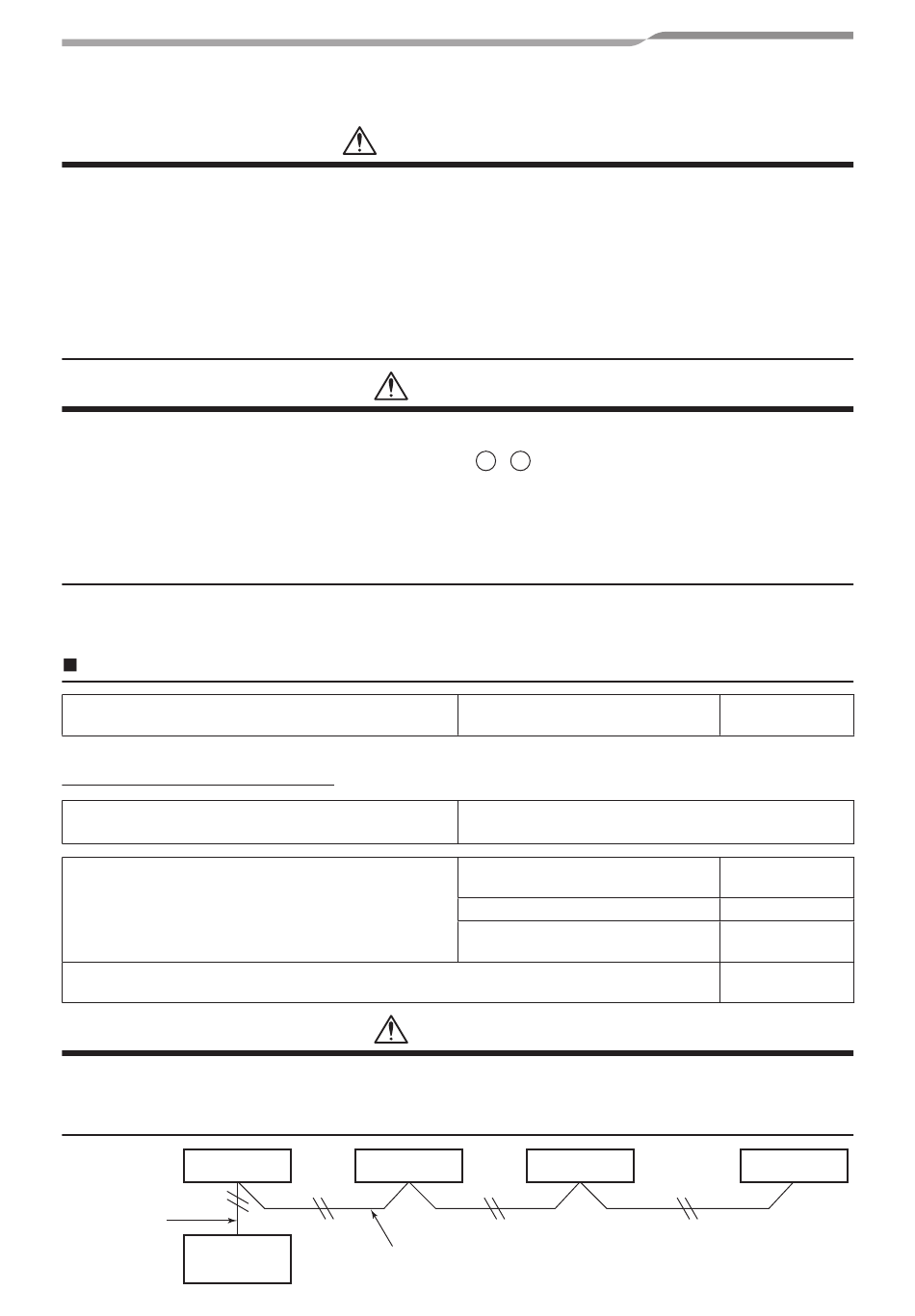

10
RACCORDEMENT ÉLECTRIQUE
• Utilisez les câbles spécifiés et raccordez-les aux bornes. Raccordez-les solidement et veillez
à ce que des forces extérieures ne soient pas appliquées sur les bornes.
Les fixations ou raccordements incomplets peuvent se solder par un incendie, etc.
• Branchez le fil de terre. (mise à la terre)
Toute mise à la terre incomplète provoque une électrocution.
Ne raccordez pas des fils de terre à des conduites de gaz, des conduites d'eau, du parafoudre ou
des fils de terre pour câbles téléphoniques.
• L'appareil doit être installé conformément aux règlementations nationales relatives au câblage.
Une alimentation de puissance insuffisante ou une installation incomplète peuvent provoquer une
électrocution ou un incendie.
• Reportez-vous au manuel d'installation de l'unité extérieure pour connaître les spécifi cations
relatives à l'alimentation électrique.
• Ne raccordez pas du 220 V – 240 V aux borniers ( A , B ) destinés aux câbles de commande.
Autrement, le système tombera en panne.
• N'endommagez pas l'âme conductrice et l'isolant intérieur des câbles d'interconnexion système et
du câble d'alimentation pendant que vous les dénudez.
• Raccordez les câbles électriques de sorte qu'ils n'entrent pas en contact avec la partie à haute
température des tuyaux.
Le revêtement pourrait fondre et provoquer un accident.
• Ne mettez pas l'unité intérieure sous tension sans avoir terminé de remplir les tuyaux de réfrigérant
sous vide.
Spécification des câbles de liaison système
Câbles de liaison système*
*Nombre de fil × taille du fil
Câblage de la télécommande
Câblage de télécommande, câblage de liaison
entre la télécommande et les unités
La longueur totale du câblage de télécommande
et du câblage de liaison entre la télécommande et
les unités = L + L1 + L2 + ... Ln
La longueur totale du câblage de liaison entre la télécommande et les unités =
L1 + L2 + ... Ln
Le câble de télécommande et les câbles de liaison système ne doivent pas être parallèles et en
contact les uns avec les autres et ne doivent pas être placés dans le même conduit. Sinon, des
problèmes risqueraient de se produire au niveau du système de commande à cause du bruit
produit ou d'autres facteurs.
Unité intérieure
Câblage de la
télécommande
Télécommande
25-FR
Unité intérieure
L
L1
Câblage entre les unités de
télécommande
AVERTISSEMENT
ATTENTION
4 × 1,5 mm² minimum
(H07 RN-F ou 60245 IEC 66)
Taille de câble: 2 × 0,5 à 2,0 mm²
Dans le cas d'un type câblé
uniquement
2 télécommandes
2 télécommandes, comprenant
une télécommande sans fil.
ATTENTION
Unité intérieure
L2
‒ 25 ‒
Manuel d'installation
Jusqu'à 70 m
Jusqu'à 500 m
Jusqu'à 300 m
Jusqu'à 400 m
Jusqu'à 200 m
Unité intérieure
Ln
(8 unités maximum)
