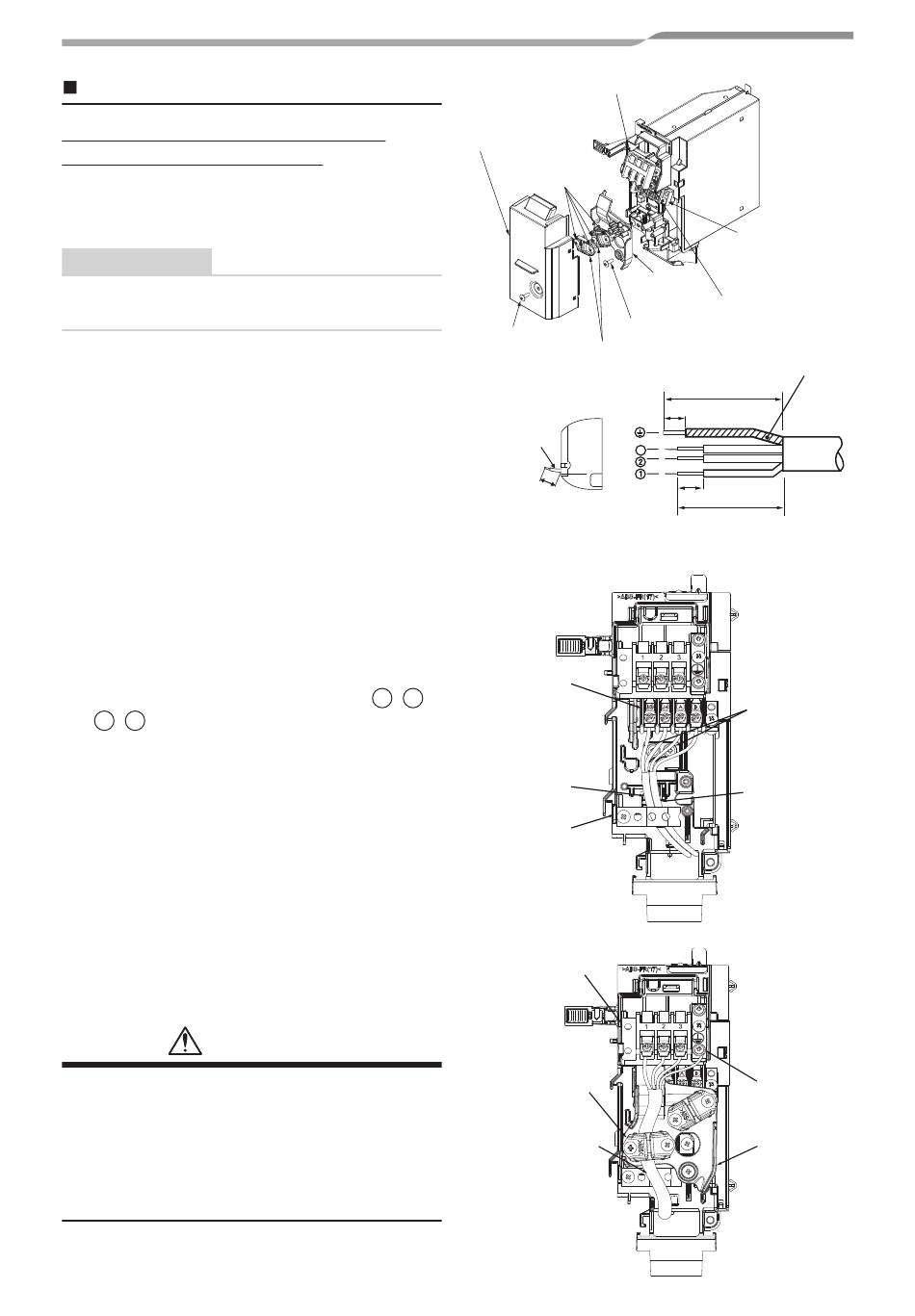

Raccordement des câbles
Comment raccorder le câblage de
commande et l'alimentation
Le câble d'alimentation et le câble de commande
peuvent être connectés sans retirer le panneau
avant.
CONDITIONS
Sur ce modèle, connectez le câble d'alimentation
après avoir connecté le câble de commande.
1. Retirez la grille d'entrée d'air.
Ouvrez la grille d'entrée d'air vers le haut
et tirez-la vers vous.
2. Retirez le couvercle du bornier et la base
de la bride.
3. Insérez le câble d'alimentation et le
câble de commande (conformément aux
réglementations locales) dans le trou
mural du tuyau.
4. Tirez le câble d'alimentation dans la fente
situé sur le panneau arrière de façon
à ce qu'il dépasse d'environ 150 mm à
l'avant.
5. Insérez complètement le câble de
commande dans le bornier de la
commande/télécommande filaire
, et fixez-le avec des vis.
A B
6. Resserrez le câble de commande avec le
serre-câble.
7. Installez la base de la bride avec une vis.
8. Insérez complètement le câble
d'alimentation dans le bornier et fixez-le
avec des vis. Couple de serrage :
1,2 N·m (0,12 kgf·m) Fixez la ligne de
terre avec la vis de terre.
9. Resserrez le câble d'alimentation avec le
serre-câble.
10. Fixez le couvercle du bornier et la grille
d'entrée d'air à l'unité intérieure.
ATTENTION
• Veillez à vous reporter au schéma de câblage
à l'intérieur du panneau avant.
• Vérifiez les câbles électriques locaux ainsi
que les instructions et limitations électriques
spécifiques.
• Ne touchez pas le câble de commande lors
de l'installation de la base de la bride.
Bornier d'alimentation
Couvercle du
bornier
Vis
Câble
d'alimentation
environ
150 mm
<Longueur de dénudage du câble d'alimentation>
Bornier
d'alimentation
, ,
U U pour le câblage
3 4
de commande/de
la télécommande
filaire
Câble de
commande
Serre-fils
Bornier
d'alimentation
Serre-fils
Câble
d'alimentation
