Toshiba RAV-RM301KRTP-E Manuel D'installation page 18

6
INSTALLATION DES TUYAUX ET DU TUYAU
D'EVACUATION

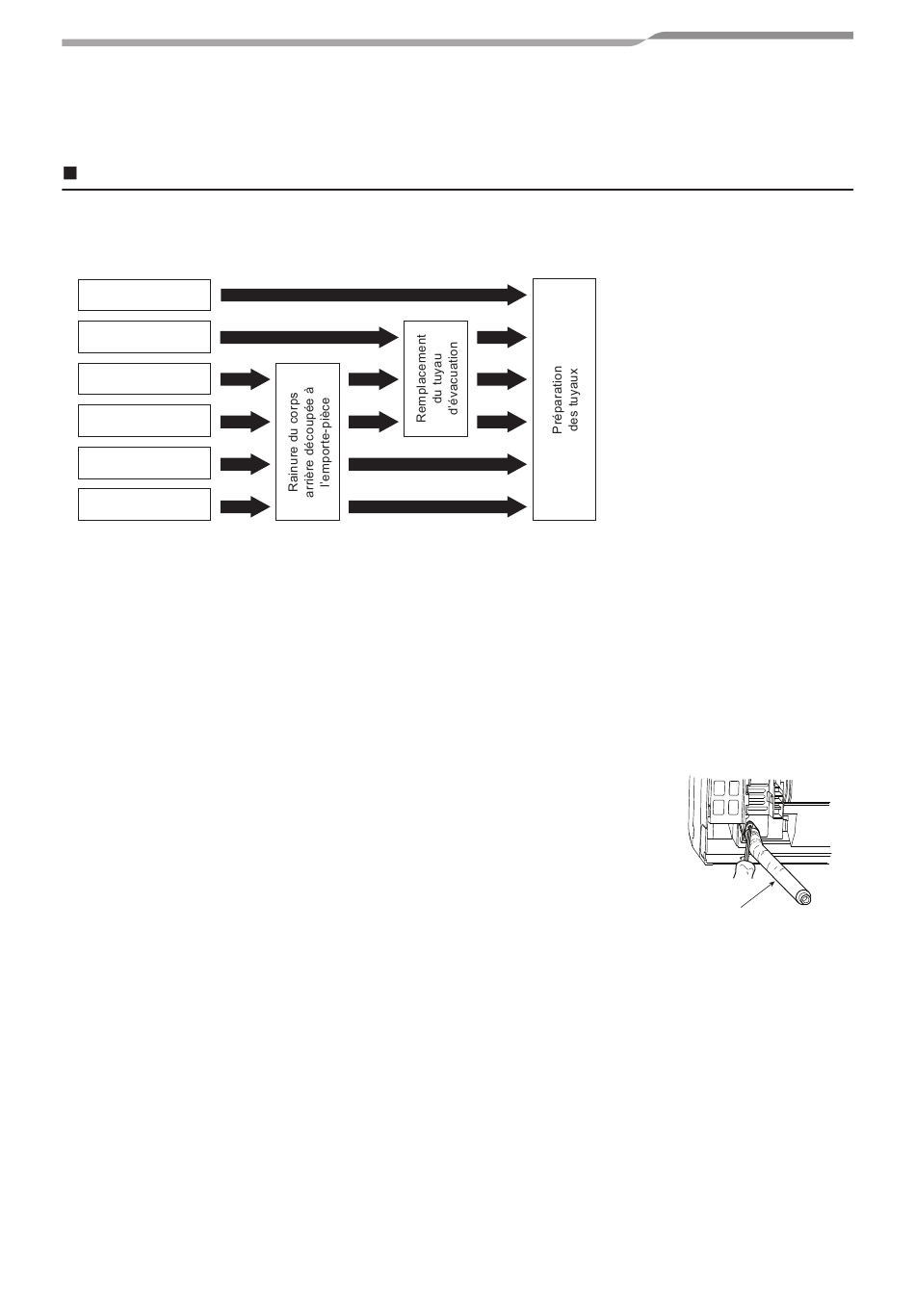

Formation des tuyaux et du tuyau d'évacuation
* Appliquez de l'isolant thermique sur le tuyau de réfrigérant et le tuyau d'évacuation de façon à éviter la
formation de condensation à l'intérieur de l'équipement. (Utilisez de la mousse de polyéthylène comme
matériau isolant.)
Arrière droite
Arrière gauche
En bas à gauche
Gauche
En bas à droite
Droite
1. Rainure du corps arrière découpée à l'emporte-pièce
Avec une pince, découpez la rainure sur la gauche ou la droite du corps arrière pour la connexion à
gauche ou à droite, et la rainure du côté inférieur gauche ou droit du corps arrière pour la connexion
inférieure gauche ou droite.
2. Remplacement du tuyau d'évacuation
Pour un branchement du côté gauche, en bas à gauche ou à l'arrière gauche, il est nécessaire de
remplacer le tuyau d'évacuation et le bouchon de vidange.
Sans modifier la position du tuyau de drainage, l'unité ne s'intègrera pas dans le mur.
Comment retirer le tuyau d'évacuation
• Le tuyau d'évacuation peut être retiré en retirant la vis qui fixe le tuyau
d'évacuation et en extrayant ce dernier.
• Lors du retrait du tuyau d'évacuation, faites attention aux bordures aiguisées
de la plaque en acier. Celles-ci peuvent provoquer des blessures.
• Pour installer le tuyau d'évacuation, insérez-le fermement jusqu'à ce que la
pièce de connexion entre en contact avec l'isolant thermique, et fixez-le avec
la vis d'origine.
17-FR
‒ 17 ‒
Manuel d'installation
Tuyau d'évacuation
