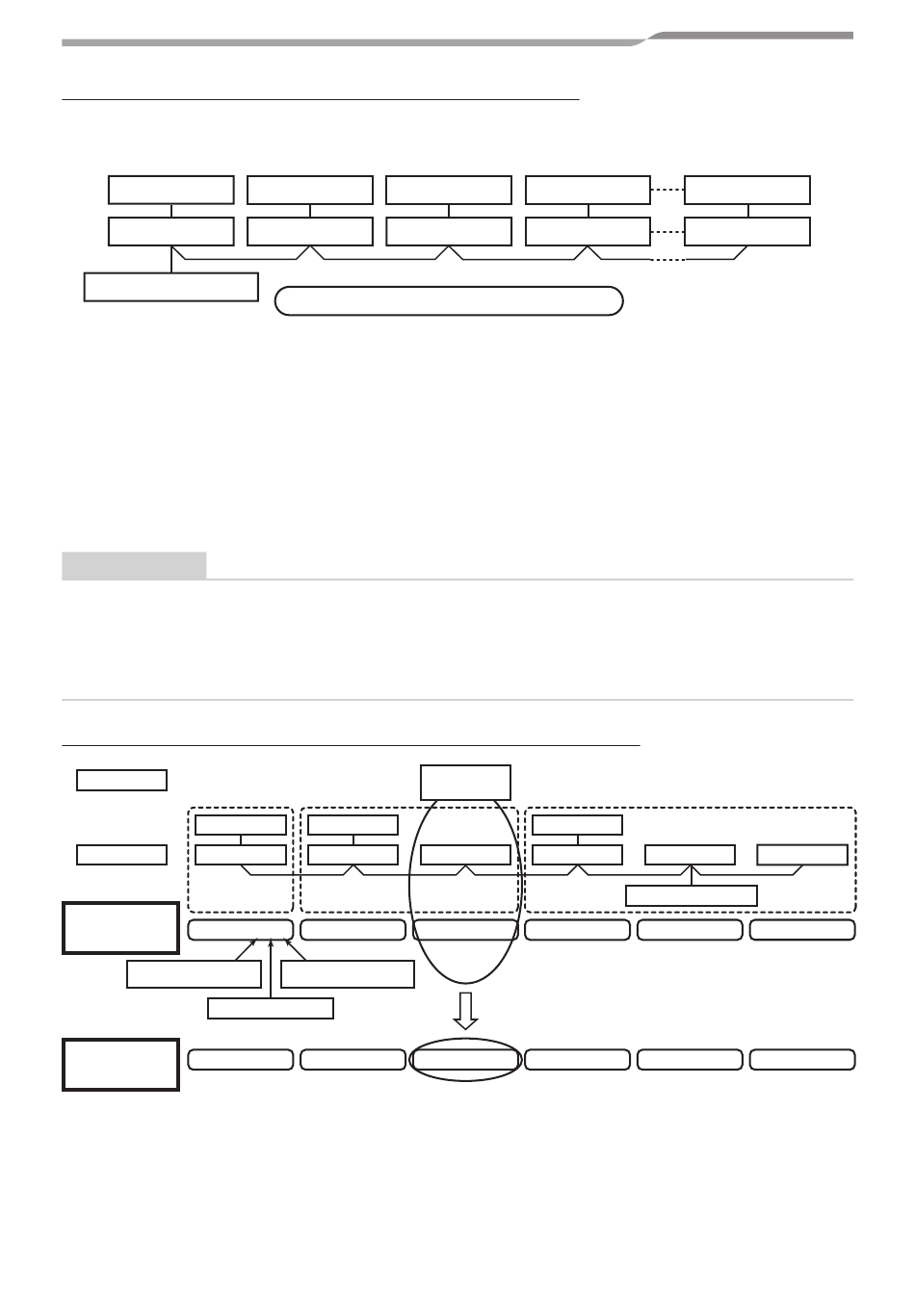

Commande de groupe pour système d'unités multiples
Une télécommande peut gérer jusqu'à 8 unités intérieures montées en groupe.
q Commande de groupe dans un seul système
Unité extérieure
Unité intérieure
Télécommande
• Pour connaître la procédure et la méthode de câblage d'une ligne individuelle (réfrigérant identique),
reportezvous à la section «Raccordement électrique».
• Le câblage entre les lignes s'effectue en procédant de la façon suivante.
Branchez la borne (A / B) de l'unité intérieure branchée sur une télécommande sur les bornes (A / B)
des unités intérieures des autres unités intérieures en câblant le conducteur de connexion entre les
unités de la télécommande.
• Lorsque vous avez mis l'appareil sous tension, l'adressage automatique démarre et l'afficheur clignote
pendant environ 3 minutes pour indiquer que l'adresse est en cours de configuration. Pendant
l'adressage automatique, la télécommande ne peut pas fonctionner.
Il faut environ 5 minutes pour achever l'adressage automatique.
REMARQUE
Il est parfois nécessaire de modifier l'adresse manuellement après la configuration de l'adresse
automatique en fonction de la configuration du système de la commande de groupe.
• La configuration du système décrite ci-dessous fournit un exemple pour des systèmes plus
complexes dans lesquels les unités d'un système double ou triple simultané sont commandées en
tant que groupe par une télécommande.
(Exemple) Commande centralisée pour un système complexe
Système en ligne
<Système unique>
No d'unité intérieure
(exemple de
configuration aléatoire)
Après la configuration
de l'adresse
automatique
Adresse de ligne
(exemple de changement
d'adressage)
Après modification
du réglage de
l'adresse manuelle
L'adresse ci-dessus est définie par un processus d'adressage automatique lors de la mise sous
tension de l'appareil. Cependant, les adresses en ligne et les adresses intérieures sont réglées de
manière aléatoire. C'est pour cette raison qu'il faut modifier le paramètre pour faire correspondre
les adresses en ligne avec les adresses intérieures.
35-FR
Unité extérieure
Unité intérieure
Achever la configuration de l'adresse en mettant sous
<Système double>
Unité extérieure Unité extérieure
Unité intérieure Unité intérieure
Adresse: 1-1-2 Adresse: 2-1-2
Adresse de groupe
Adresse d'unité intérieure
Adresse: 1-1-1 Adresse: 2-1-2
Unité extérieure Unité extérieure
Unité intérieure Unité intérieure
tension
Exemple de
procédure 1
<Système triple>
Unité extérieure
Unité intérieure Unité intérieure
Adresse: 3-3-1 Adresse: 3-1-2
Adresse: 2-2-2 Adresse: 3-1-2
‒ 35 ‒
Manuel d'installation
Unité extérieure
Unité intérieure
(8 unités maximum)
Unité intérieure Unité intérieure
Remote controller
Adresse: 2-2-2 Adresse: 1-2-2
Adresse: 3-2-2 Adresse: 3-3-2
