2.5.2
Test de la rigidité diélectrique
Exécutez les opérations suivantes avant de tester la rigidité diélectrique du RUGGED-
COM RX1512 sur le terrain :
NOTA
En mode normal, le cavalier entre la borne de terre du boîtier et la borne de terre de
surtension doit être installé pour garantir le bon fonctionnement. Le retrait du cava-
lier peut annuler la garantie.
RUGGEDCOM RX1512
Manuel d'installation, 12/2019, C79000-G8977-1057-16
Connectez le câble plus de la source d'alimentation à la borne positive (+) du
bornier.
Connectez le câble moins de la source d'alimentation à la borne négative (-) du
bornier.
Installez un cavalier entre la borne de terre contre les surtensions et la borne
de terre du boîtier . La borne de terre contre les surtensions est utilisée comme
conducteur de terre pour tous les circuits de suppression des surtensions et des
transitoires internes à l'unité.
À l'aide d'une cosse circulaire de taille 10 et d'une vis 10-32, fixez un câble de
mise à la terre (ou point de liaison) à la connexion de terre du boîtier sur l'appa-
reil. Assurez-vous que la cosse est serrée avec un couple de 1,1 N·m (9.5 lbf·in).
1
2
Cosse circulaire de taille 10
1
Vis de taille 10-32
2
Connexion depuis une source d'alimentation externe
3
Connexion de terre du boîtier
4

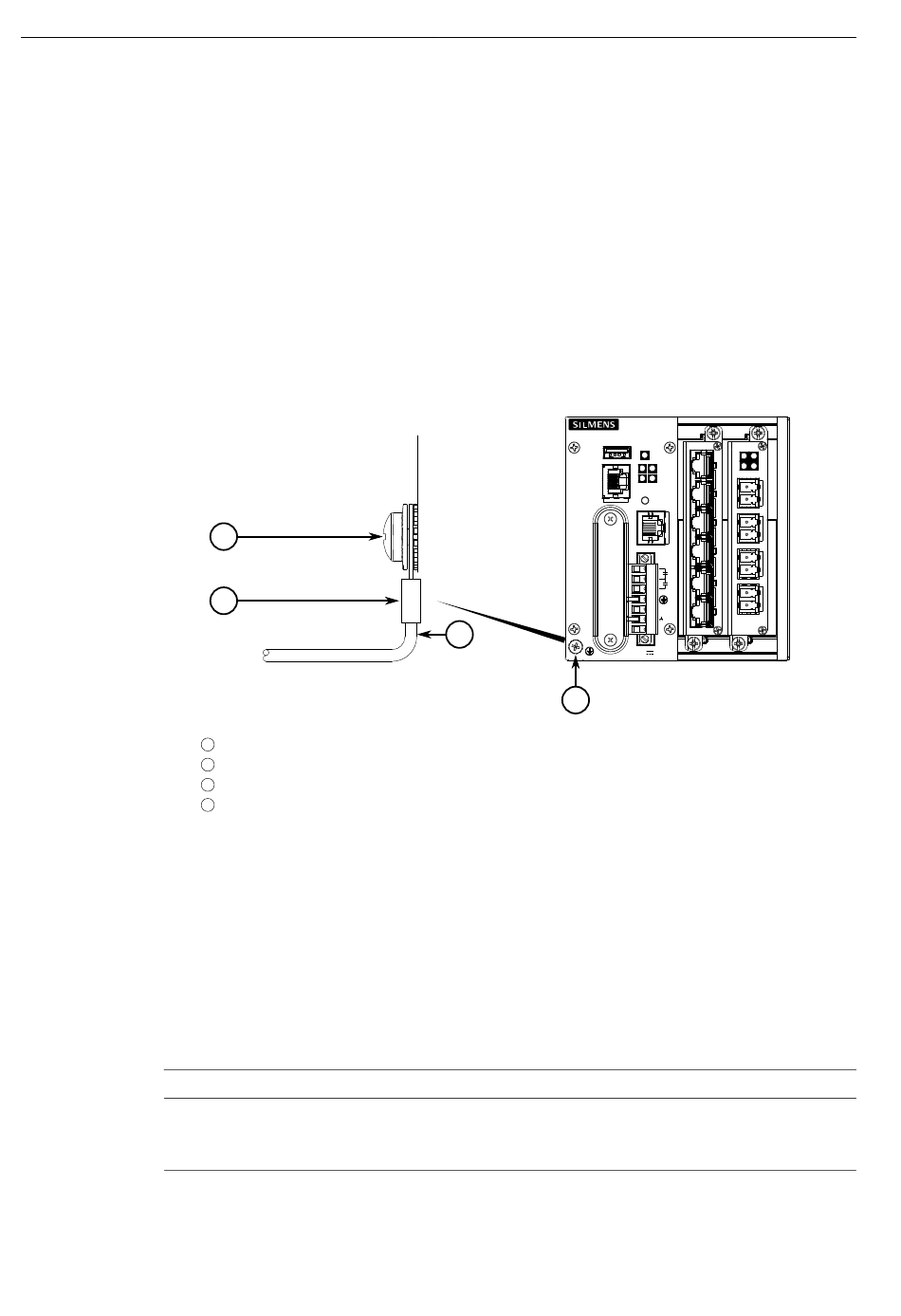

Figure 2.6
Connexion de terre du boîtier
Installez le cache de protection sur le bornier. Ceci est obligatoire pour les ali-
mentations 48 V CC et -48 V CC.
2.5.2 Test de la rigidité diélectrique
3
4
Installation de l'appareil
15
