Installation de l'appareil
2.5 Connexion de l'alimentation
1
2
3

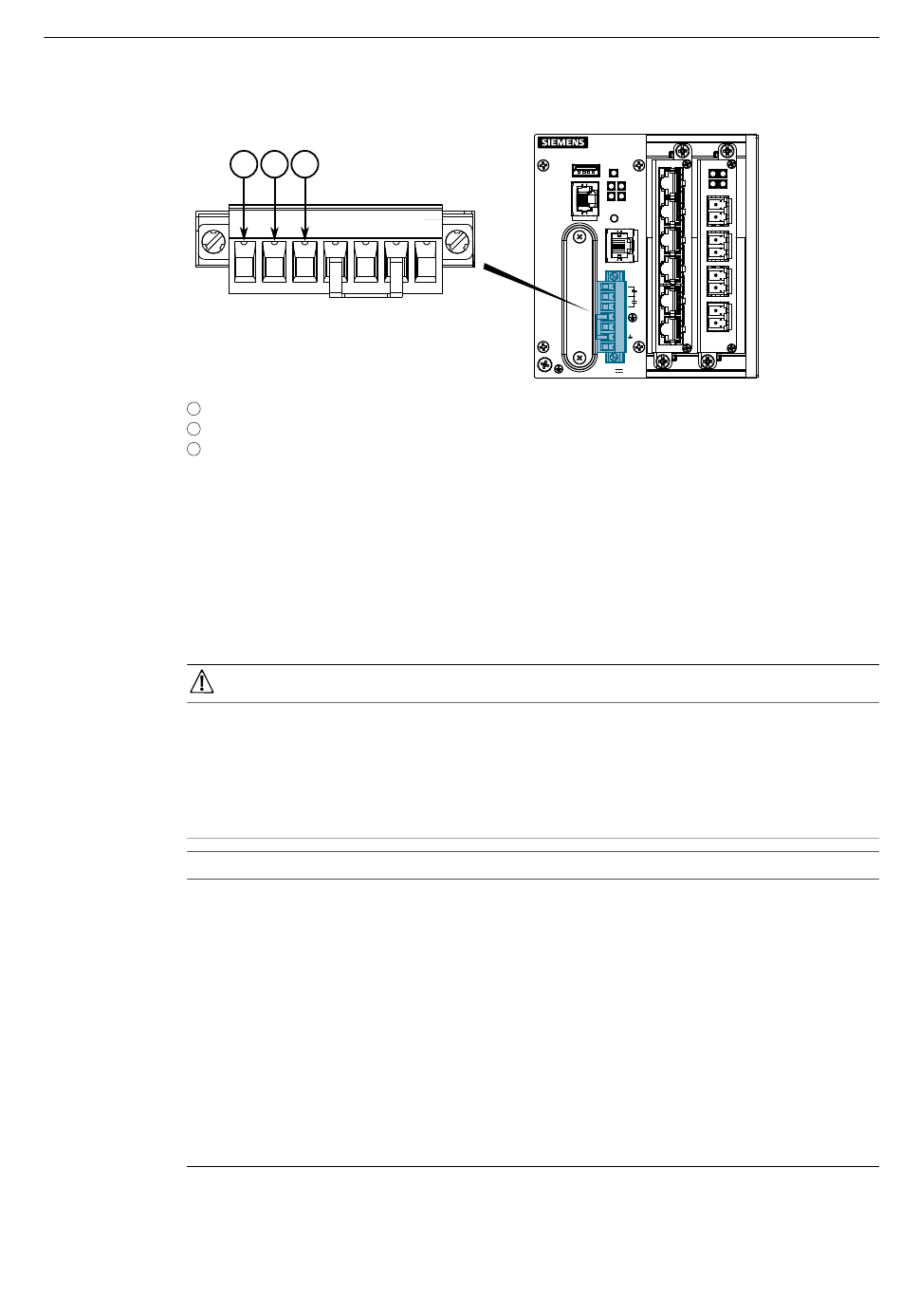

Figure 2.3
2.5
Connexion de l'alimentation
Le RUGGEDCOM RX1512 prend en charge une seule source d'alimentation CC basse
tension.
Risque d'électrocution – risques de blessures graves ou de mort
Assurez-vous que toutes les sources d'alimentation sont coupées avant de manipuler
les bornes des modules d'alimentation.
Assurez-vous que la source d'alimentation est coupée avant de manipuler les bornes
d'alimentation.
NOTA
•
•
•
•
•
12
1
2
3
Contact à ouverture
Neutre
Contact à fermeture
Câblage du relais d'alarme de sécurité
DANGER
Utilisez au minimum un câblage en cuivre de taille 16 lors de la connexion des
borniers.
La longueur maximale de câble entre le bornier et la source d'alimentation ne
doit pas dépasser 6 m (20 ft) pour les alimentations 24 V ou 18 m (60 ft) pour
les alimentations 48 V.
Un disjoncteur CA de valeur nominale appropriée doit être installé pour le maté-
riel 125/230 V CA.
Un disjoncteur CC de valeur nominale appropriée doit être installé pour le maté-
riel 125/250 V CC.
L'équipement doit être installé conformément aux règles et normes de câblage
en vigueur localement.
RUGGEDCOM RX1512
Manuel d'installation, 12/2019, C79000-G8977-1057-16
