Fig. 5.0
Fig. 5.1
x1 par sec
Fig. 5.2
x2 par sec
Fig. 5.3
Fig. 5.4
Fig. 5.5
Commande R-net Système | Rev. H | Français

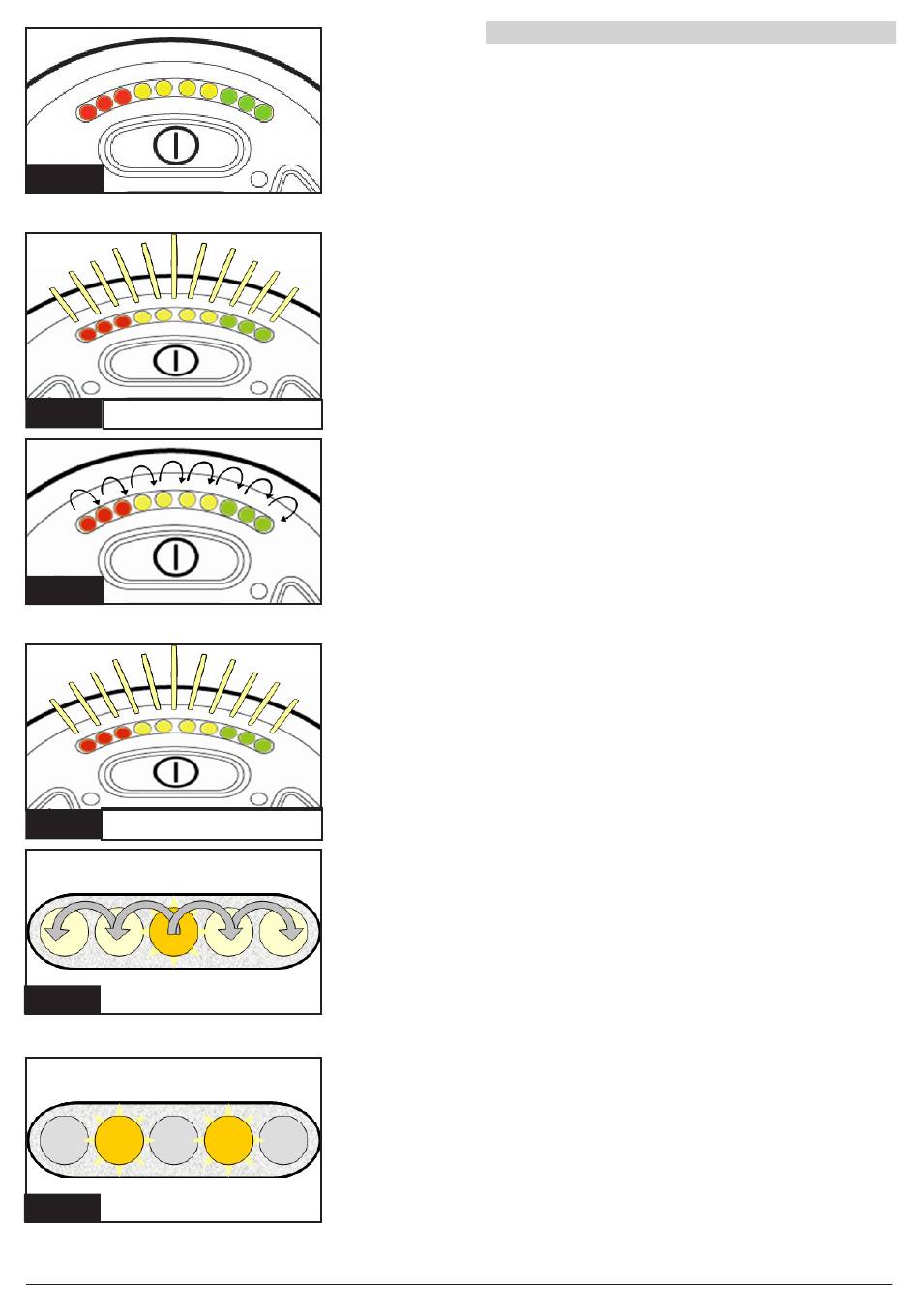

5.0 Module du joystick R-net avec affichage LED
5.1 Indicateur d'état du système de commande
L'indicateur de batterie et l'indicateur de vitesse maximale/
Profil indiquent le statut du système de commande.
Cette section permet de diagnostiquer des problèmes
d'apparence graves mais très simples à rectifier.
Indicateur de batterie allumé en continu (Fig. 5.0)
Indique que tout fonctionne correctement.
Indicateur de batterie clignotant lentement (Fig. 5.1)
Le système de commande fonctionne correctement mais il
faudrait recharger la batterie le plus rapidement possible.
Défilement des barres de l'indicateur de batterie (Fig. 5.2)
Les batteries du fauteuil sont en cours de recharge. Vous
ne pourrez pas utiliser le fauteuil avant d'avoir débranché le
chargeur et d'avoir mis le système de commande hors tension,
puis à nouveau sous tension.
Indicateur de batterie clignotant rapidement (le joystick
n'est pas actionné) (Fig. 5.3)
Les circuits de sécurité du système de commande ont été
activés et le système de commande ne peut faire avancer le
fauteuil.
Celui-ci indique qu'une anomalie système est survenue,
c.-à-d. que le R-net a détecté un problème quelque part dans
le système électrique du fauteuil. Veuillez suivre la procédure
ci-dessous :
• Mettez le système de commande hors tension.
• Assurez-vous que tous les connecteurs du fauteuil et du
système de commande sont correctement montés.
• Vérifiez l'état de la batterie.
• Si vous ne parvenez pas à résoudre le problème,
reportez-vous au guide de dépannage à la page suivante,
figures 5.6 à 5.22.
• Rallumez le système de commande et essayez de
faire avancer le fauteuil. Si les circuits de sécurité s'activent,
éteignez le fauteuil et n'essayez plus de l'utiliser.
• Contactez le service après-vente.
Indicateur de vitesse clignotant en cascade, en partant du
centre (Fig. 5.4)
Les voyants LED clignotent en cascade en partant du centre
et partent des deux côtés vers les voyants voisins. Le système
de commande a détecté qu'un nouveau module a été ajouté et
il procède à une reconfiguration. Veuillez patienter quelques
secondes.
Deuxième et quatrième voyants LED de l'indicateur de
vitesse clignotant
Lorsqu'il est nécessaire de redémarrer le système de
commande, par exemple après la reconfiguration d'un module,
le deuxième et quatrième voyant LED clignotent.
49
