Fig. 4.24
MODULE DE PUISSANCE
B
Batterie faible
C
Fig. 4.25
MODULE DE PUISSANCE
Batterie faible
46
A
2C00
2C00

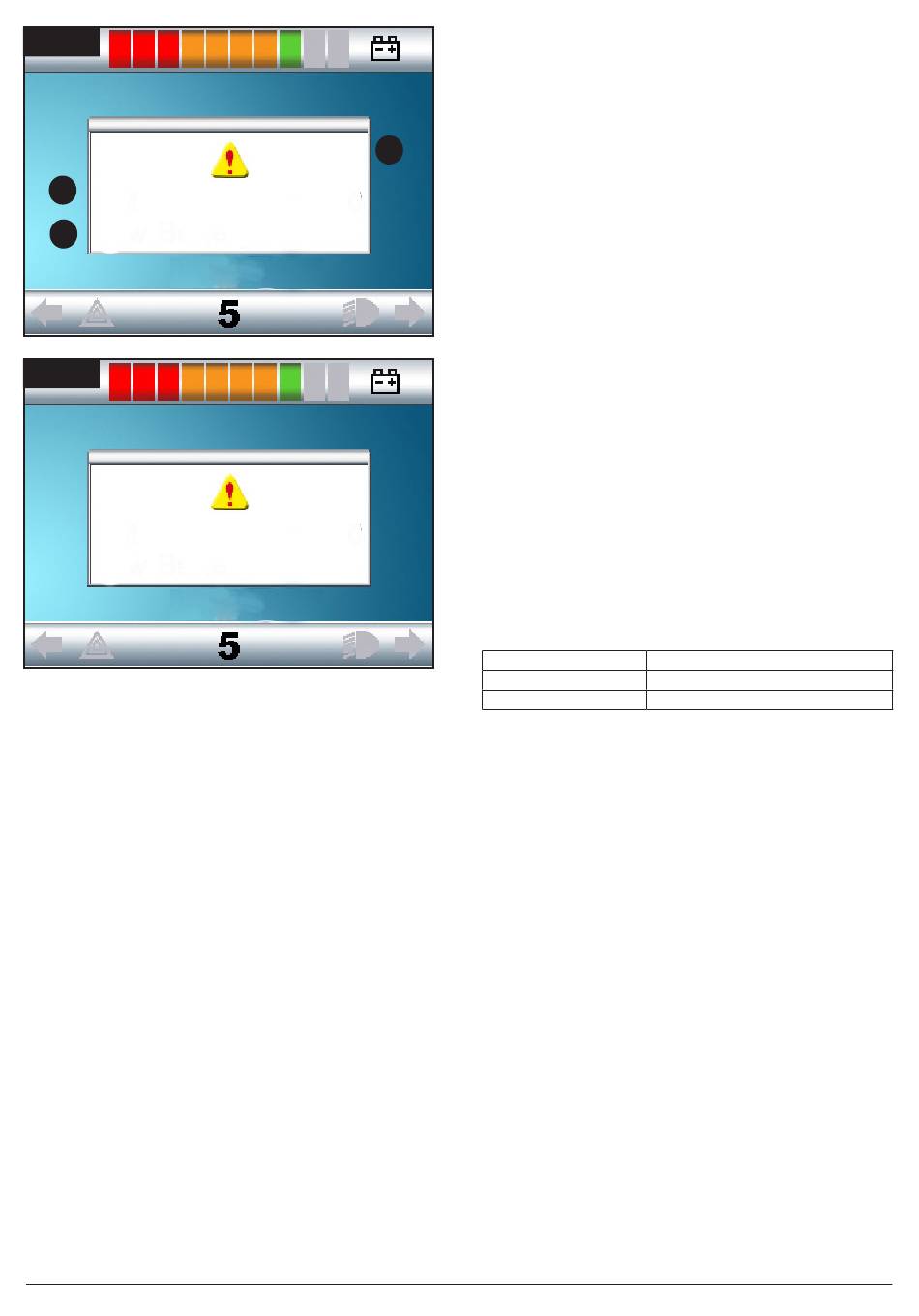

4.3 Zone de l'écran principal : Diagnostique (Fig.
4.24)
Lorsque les circuits de sécurité du système de commande ont
été activés et lorsque le système de commande n'a pu faire
déplacer le fauteuil, un écran de diagnostic s'affiche.
Celui-ci indique qu'une anomalie système est survenue, c.-à-d.
que le R-net a détecté un problème quelque part dans le
système électrique du fauteuil.
Si l'erreur est survenue dans un module non actif, par exemple
dans le module d'assise intelligent mais avec un profil de
conduite sélectionné, la conduite du fauteuil sera possible,
mais l'écran de diagnostic apparaîtra par intermittence.
Zone de l'écran (Fig. 4.24)
A. Code de l'anomalie
Le code à quatre chiffres donne des informations précises sur
l'anomalie qui a été enregistrée.
B. Module identifié
Permet d'identifier quel module du système de commande a
enregistré le problème, notamment :
• PM
= Module d'alimentation
• JSM = Manipulateur.
• ISM
= Module d'éclairage/d'assise intelligent
C. Texte de l'anomalie
Le texte de l'anomalie donne une brève description du type
d'anomalie.
Procédure diagnostique (Fig. 4.25) (exemple)
Le module identifié, (PM) = Power Module (Module d'alimentation)
Texte de l'anomalie :
= Low Battery (Batterie faible)
Code de l'anomalie :
= 2C00
Cela signifie que la batterie doit être rechargée ou qu'il y a un
problème de connexion.
Vérifiez les connexions de la batterie. Si les connexions ne
présentent rien d'anormal, rechargez la batterie.
Veuillez suivre la procédure ci-dessous :
• Notez le texte de l'anomalie affichée, le module identifié et le
code de l'anomalie.
• Mettez le système de commande hors tension.
• Vérifiez que tous les connecteurs sur le module actif et le
fauteuil sont bien branchés.
• Vérifiez l'état de la batterie.
• Notez la description du texte de l'anomalie.
• Rallumez le système de commande et essayez de
faire avancer le fauteuil. Si les circuits de sécurité s'activent,
éteignez le fauteuil et n'essayez plus de l'utiliser.
• Contactez le service après-vente.
Commande R-net Système | Rev. H | Français
