Définition du câble
Définition :
• Câbles de signaux (p. ex.)
– Câbles de données (Ethernet, PROFIBUS, câble de liaison du capteur, etc.)
– Entrées/sorties TOR
– Câbles des fonctions de sécurité (arrêt d'urgence, utilisateur)
• Câbles d'énergie (p. ex.)
– Câbles d'alimentation basse tension (230 V CA / +24 V CC etc.)
– Câbles de raccordement moteur
Règles de montage
Pour obtenir la plus grande compatibilité électromagnétique possible pour l'ensemble de
l'installation (commande, partie puissance, machine), les mesures CEM suivantes doivent être
appliquées :
• Les câbles d'énergie et de signaux peuvent tout au plus se croiser (si possible avec un angle
de 90°), mais ne doivent jamais être posés proches les uns des autres, ni de façon parallèle.
• Pour les câbles de signaux de ou vers la Control Unit, utilisez uniquement des câbles validés
par SIEMENS.
• Les câbles de signaux ne doivent pas être posés à proximité de champs magnétiques externes
importants (par ex. des moteurs ou des transformateurs).
• Si une séparation spatiale suffisante n'est pas réalisable, posez les câbles de signaux dans des
goulottes (en métal) mises à la terre.
• Les pupitres opérateur, TCM, MPP et les claviers complets doivent être montés dans des
boîtiers métalliques clos conformes à la CEM.
Autres consignes sur les mesures d'antiparasitage et le raccordement de câbles blindés dans
le manuel Directive d'installation CEM

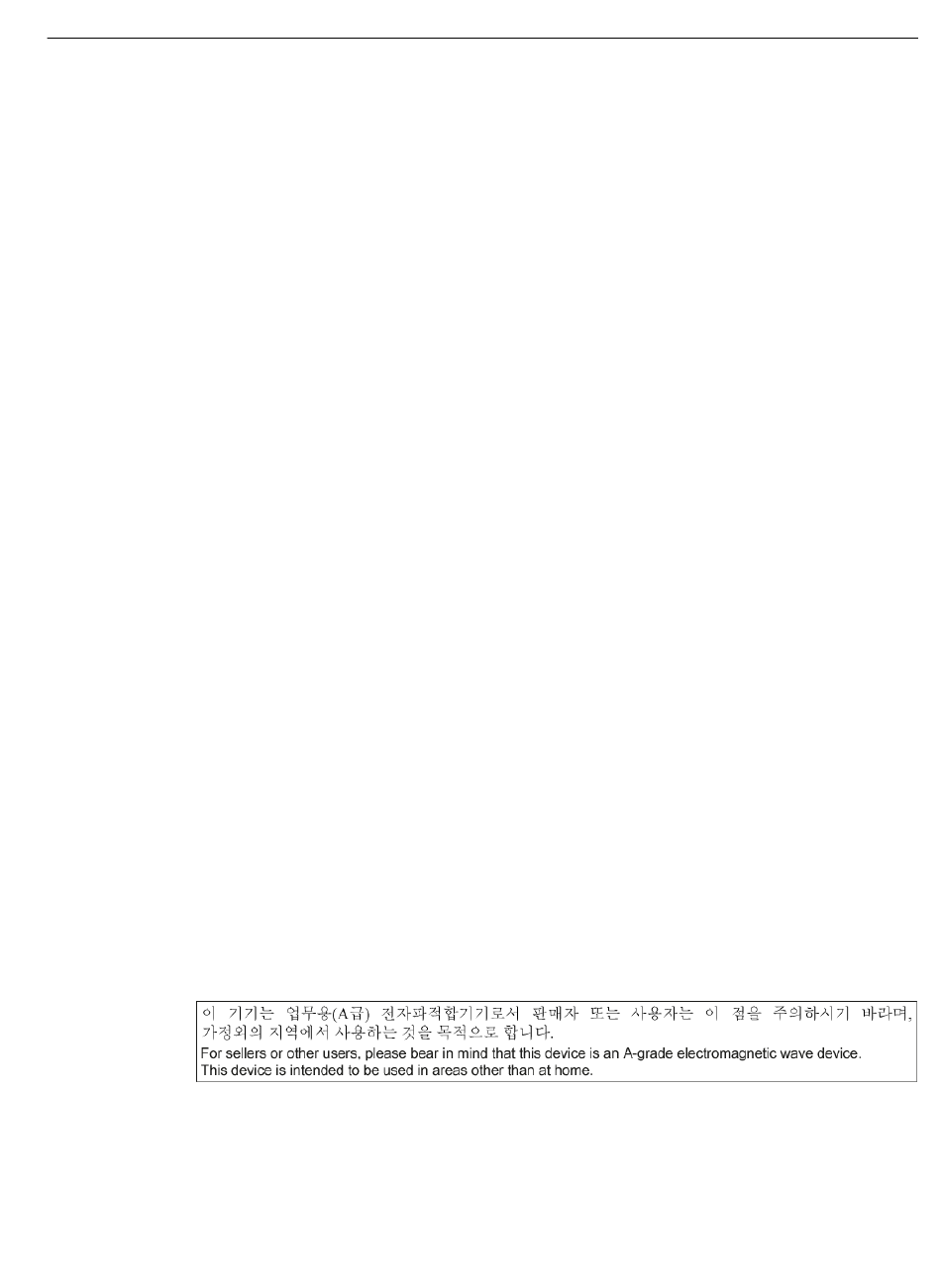

8.3.4 Valeurs limites CEM en Corée du Sud
Valeurs limites CEM en Corée du Sud
Les limites de CEM à respecter pour la Corée du Sud correspondent aux limites de la norme
produit CEM pour les entraînements électriques à vitesse variable EN 61800-3 de la catégorie
C2 ou de la classe de limite A, groupe 1 selon EN 55011. Des mesures complémentaires
appropriées permettent de respecter les limites correspondant à la catégorie C2 ou à la
