Original Operating Instructions

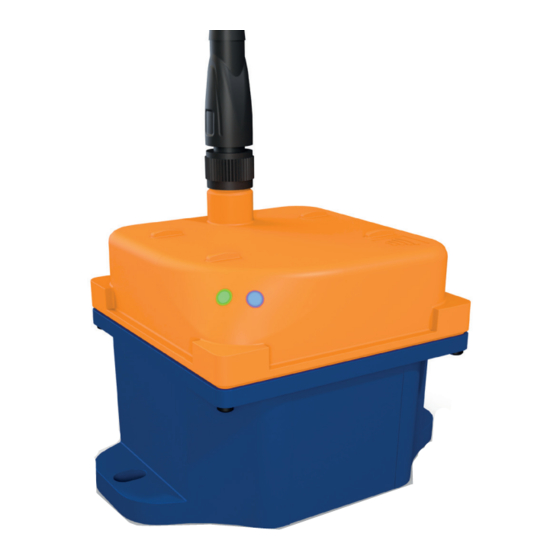

DULCOLEVEL

Radar Level Sensor

EN | FR

North America

Radar Level Sensor DULCOLEVEL..................................2

Sonde de Contrôle de Niveau Radar DULCOLEVEL...... 19

www.prominent.com

Sommaire des Matières pour ProMinent DULCOLEVEL

Page 1 Original Operating Instructions DULCOLEVEL Radar Level Sensor North America Radar Level Sensor DULCOLEVEL........2 Sonde de Contrôle de Niveau Radar DULCOLEVEL..19 EN | FR www.prominent.com...
Page 2 Mounting ..............10 Electrical Installation ..........11 Intended Use Initial Startup ............12 The Radar Level Sensor DULCOLEVEL is intended for Conﬁ guration ............14 commercial and industrial measurement of all types of Operation .............15 process chemicals and liquids in plastic tanks using Cleaning &...
Page 3 Application-speciﬁ c hazards may occur if used improperly.  Follow the instructions in the troubleshooting chapter.  If repair is necessary, contact ProMinent service. General Safety instructions The sensor corresponds to the state of the art in com- Notes on Radar Frequencies pliance with the usual regulations and guidelines.
Page 4 (part no. 1130661)  Documentation Optional accessories for your sensor can be found in the ProMinent WebShop* or ordered from your local sales person. Screws for the mounting holes are not included in the scope of delivery. Use screws with a diameter ≤ 5 mm or ≤ M5.
Page 5 Technical Data Maximum angle +/- 4° Measuring range 0.1-15 m Measurement accuracy +/- 5 mm Electrical connection 18-30 VDC 1.8 W 0.1 A Note: Power is supplied via a 100-240 V plug-in power supply unit (24 V supply voltage) or via the PLC (24 V DC voltage SELV) Degree of protection Protection against contact and moisture in accordance with IP 66 (EN 60529) and NEMA-4X/indoor (NEMA 250) if powercable or 0/4-20mA...
Page 6 DULCONNEX Blue App Overview Download the DULCONNEX Blue App to conﬁ gure the sensor via smartphone or tablet. Only for ProMinent devices with Bluetooth ® option. About the App When you open the app, the dash- board appears. At the bottom of the screen you will ﬁ...
Page 7 Function Overview Nameplate The level sensor DULCOLEVEL is a radar sensor for level measurement of all types of liquids in plastic The nameplate contains the most important data for tanks and IBC storage tanks: identiﬁ cation and use of the sensor.
Page 8 Application Options The sensor can be used in different constellations. You always need the DULCONNEX Blue App for setup, conﬁ guration and operation. Notice: For the wiring diagram see "Electrical Installa- Fieldbus tion" on page Seite 0/4-20 mA 1. Data transfer through pump with 2.
Page 9 LED Status LED Signal Meaning LED ﬂ ashes blue at intervals of 1 s. Sensor is ready to be paired. LED lights blue continuously. Sensor is coupled with pump. LED ﬂ ashes blue 2 times per second. Sensor identiﬁ cation was triggered in the app. Sensor is paired with the app, not with the pump.
Page 10 Mounting Observe the following mounting instructions: Mount Sensor  Tilting the sensor can lead to measurement errors. You can mount the sensor with the mounting plate, Always mount the sensor horizontally. straps or your own ﬁ xtures.  Secure the sensor against movement. Also ensure Notice: Mount sensor horizontal to tank with a maxi- that the tank is standing securely.
Page 11 Mounting Electrical Installation Application Option 1 and 2 Mount Sensor with Strap You can connect the sensor to your pump via To mount the sensor with a strap, pass the strap through Bluetooth ® to send level information directly to the pump. the alignment brackets provided.
Page 12 Electrical Installation Initial Startup Application Option 3 You can connect the sensor directly to the PLC with a 0/4-20 mA connection. The sensor has an active mA output: The mA output actively supplies an output current without a supply voltage being applied from the outside. The mA output is galvanically isolated.
Page 13 Initial Startup Connect Sensor to Pump (Wizard) The sensor is connected to the pump and the pump is displayed in the "Devices" view in the "Connected" tab. Use the wizard in the DULCONNEX Blue App to connect the sensor to the pump. Note: During set-up you will need the last 4 digits of your sensor's and pump's serial numbers.
Page 14 4. Tap on + next to the sensor's name. The sensor will be connected to the app. If the con- For more information on conﬁ guration, also see the videos at www.prominent. nection is successful, a message appears. com. 5. Enter device PIN.
Page 15 The sensor must not be opened. In case of malfunction 3. Tap the "Disconnect" button. and damage, contact the ProMinent Service. 4. Conﬁ rm the disconnection process with "OK". If you also want to delete the sensor from the devices list, switch to the "Coupled"...
Page 16 Troubleshooting Troubleshooting In the following table you will ﬁ nd possible errors and information on trouble shooting. If you cannot rectify the fault yourself, contact ProMinent Service. Error Cause Action The connection to the pump cannot The DULCONNEX Blue App is not installed.
Page 17 ISED and FCC ISED The installation of the LPR/TLPR device shall be done by trained installers, in strict compliance with the manufac- This device contains licence-exempt transmitter(s)/recei- turer’s instructions. ver(s) that comply with Innovation, Science and Eco- nomic Development Canada’s licence-exempt RSS(s). The use of this device is on a “no-interference, no-pro- Operation is subject to the following two conditions: tection”...
Page 18 ISED and FCC This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to (1) this device may not cause harmful interference, and part 15 of the FCC Rules.
Page 19 Application DULCONNEX Blue ......23 Vue d’ensemble ............23 Utilisation conforme à la destination Fonction ...............24 La sonde de contrôle de niveau radar DULCOLEVEL est Cas d’applications ..........25 conçue pour la mesure commerciale ou industrielle de États de la LED .............26 tous les types de produits chimiques de process et de Montage ...............27...
Page 20 Veuillez par conséquent la rapporter à une entreprise de  Si des modiﬁ cations sont nécessaires, s’adresser au recyclage spécialisée en vue de son élimination. Res- SAV ProMinent, voir « Nettoyage et maintenance » pectez les réglementations nationales et régionales en page 32. vigueur.
Page 21 Utiliser des vis d’un diamètre ≤ 5 mm ou ≤ M5. * La boutique en ligne n’est disponible que dans certains pays. Consultez le site Internet de ProMinent pour savoir si la boutique en ligne est disponible dans votre pays.
Page 22 Caractéristiques techniques Angle d’inclinaison maximal +/- 4° Plage de mesure 0,1-15 m Précision de mesure +/- 5 mm Raccordement électrique 18-30 VDC 1,8 W 0,1 A Remarque : L’alimentation électrique s’effectue à l’aide d’un bloc d’alimen- tation de 100-240 V (tension d’alimentation de 24 V) ou via l‘API (tension continue TBTS 24 V) Indice de protection Protection contre les contacts et contre l’humidité...
Page 23 DULCONNEX Blue pour conﬁ gurer la sonde sur un smartphone ou une tablette. Uniquement pour les appareils ® ProMinent avec option Bluetooth À propos de l’application Le tableau de bord s’afﬁ che lorsque vous ouvrez l’application. Vous trouverez dans le bord inférieur de l’écran les rubriques les plus impor-...
Page 24 Vue d’ensemble Fonction Plaque signalétique La sonde de contrôle de niveau DULCOLEVEL est une sonde radar servant à mesurer le niveau de liquides de La plaque signalétique indique les caractéristiques les toute sorte dans des réservoirs en plastique et des réser- plus importantes sur l’identiﬁ...
Page 25 Cas d’applications La sonde peut être utilisée dans diffé- rentes constellations. Pour la régler, la conﬁ gurer et la commander, vous aurez toujours besoin de l’application DULCONNEX Blue. Remarque : Pour le raccordement, bus de voir « Installation terrain électrique » en 28. 0/4-20 mA 1.
Page 26 États de la LED Signal LED Signiﬁ cation La LED clignote en bleu à intervalles de La sonde est prête pour l’appairage. 1 s. La LED est allumée en continu en bleu. La sonde est appairée à la pompe. La LED clignote en bleu 2 fois par se- La détection de la sonde a été...
Page 27 Montage Tenir compte des consignes de montage suivantes : Montage de la sonde  Une position oblique de la sonde peut entraîner des Vous pouvez monter la sonde avec la plaque de mon- erreurs de mesure. Monter toujours la sonde horizon- tage, avec des sangles ou bien avec vos propres sup- talement.
Page 28 Montage Installation électrique Cas d’application 1 et 2 Montage de la sonde avec sangle Vous pouvez connecter la sonde à votre pompe par Pour ﬁ xer la sonde avec une sangle, faire passer la Bluetooth ® pour envoyer directement à la pompe des sangle à...
Page 29 Installation électrique Cas d’applications 3 Vous pouvez raccorder la sonde à l’API directement à l’aide d’un raccordement 0/4-20 mA. La sonde dispose d’une sortie mA active : la sortie mA fournit activement un courant de sortie sans qu’une ten- sion d’alimentation ne soit apportée de l’extérieur. Cette sortie mA est séparée galvaniquement.
Page 30 Première mise en service Connexion de la sonde à la pompe (assistant) La sonde est connectée à la pompe et la pompe s’af- ﬁ che dans la vue « Devices » (Appareils) dans l’onglet Utiliser l’assistant dans l’application DULCONNEX Blue « Connected » (Connecté). pour connecter la sonde et la pompe.
Page 31 La sonde est connectée à l’application. Un message nibles sur le site www.prominent.com. s’afﬁ che une fois la connexion réussie. 5. Entrer le code PIN de l’appareil. Remarque : Le code PIN se compose des 4 derniers chiffres du numéro de série de la sonde.
Page 32 2. Appuyer sur « Connection settings » (Paramètres de Ne pas ouvrir la sonde. En cas de dysfonctionnement ou connexion). d’endommagement, s’adresser au SAV ProMinent. 3. Appuyer sur « Disconnect » (Déconnecter). 4. Conﬁ rmer la déconnexion en appuyant sur « OK ». Si vous souhaitez aussi supprimer la sonde de la liste d’ap- pareils, aller sur l’onglet « Coupled »...
Page 33 Dépannage Dépannage Le tableau ci-dessous décrit certaines erreurs possibles et donne des instructions pour leur dépannage. Si vous ne pouvez pas dépanner vous-même l’erreur, adressez-vous au SAV ProMinent. Erreur Cause Dépannage La connexion à la pompe ne peut pas L’application DULCONNEX Blue n’est pas Installer l’application et procéder au proces-...
Page 34 ISED ISED Ce dispositif ne peut être exploité qu'en régime de non-brouillage et de non-protection, c'est-à-dire que L’émetteur/récepteur exempt de licence contenu dans l'utilisateur doit accepter que des radars de haute puis- le présent appareil est conforme aux CNR d’Innovation, sance de la même bande de fréquences puissent brouil- Sciences et Développement économique Canada appli- ler ce dispositif ou même l'endommager.
Page 35 Notes...
Page 36 Germany Phone +49 6221 842 0 info-de@prominent.com You can ﬁ nd the address of your sales ofﬁ ce at www.prominent.com. Vous trouverez l'adresse de votre société de distribution à l'adresse suivante : www.prominent.com Spare parts and accessories can be found in our WebShop*.
