Détermination du point RLP pour confirmer la direction
et la position de l'émetteur
La détermination du point RLP vous permettra de confirmer la direction et la position de l'émetteur.
Comme pour le point FLP, le point RLP est représenté sous forme de cible
récepteur. Une fois que le point RLP est repéré, vous raccorderez le RLP au FLP par une ligne
représentant la direction exacte de l'émetteur. La position exacte de l'émetteur se trouve en dessous du
point d'intersection de cette ligne avec l'axe LL.
Continuez la procédure de localisation comme suit :
11. À partir de l'axe LL, en faisant face à l'appareil de forage ou à la dernière position de l'émetteur,
marchez en avant en maintenant la cible alignée sur le réticule vertical.

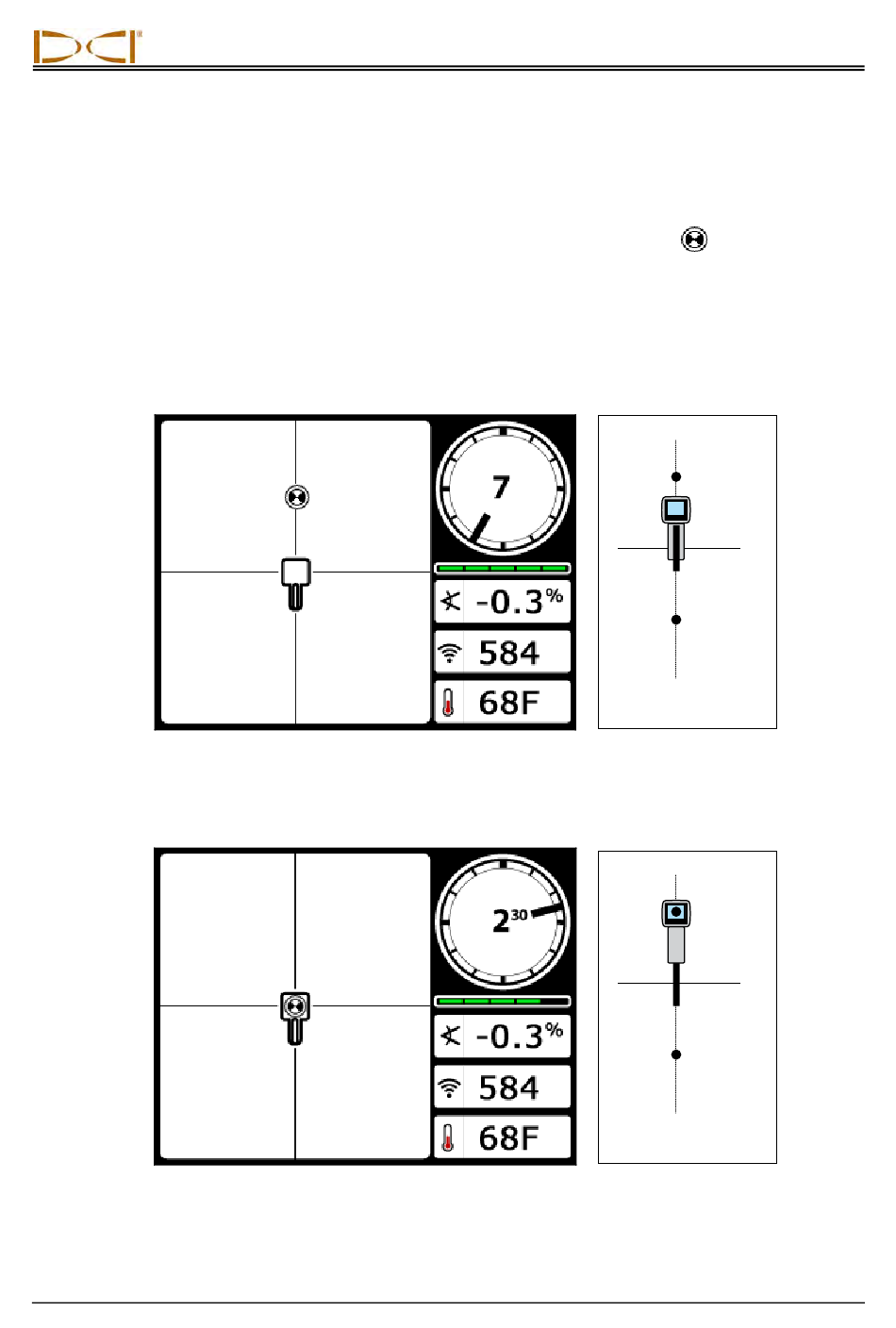

Écran mode localisation du récepteur (en
se rapprochant du RLP depuis l'axe LL)
12. Positionnez le récepteur pour que la cible de localisation soit centrée dans la case.
Écran mode localisation du récepteur
Manuel d'utilisation DigiTrak
(à RLP)
®
F5™
Position réelle du
récepteur et de l'émetteur
+
Position réelle du
récepteur et de l'émetteur
Localisation
(
)
sur l'affichage du
RLP
LL
FLP
RLP
LL
FLP
69
