Visualisation à distance
Options d'alimentation
La visualisation à distance FSD peut être alimentée par un bloc batterie F Series ou par une alimentation
CC. L'insert livré avec le système doit être installé quand le FSD est alimenté par un câble CC. De mêmes
dimensions que le bloc batterie, il s'installe et s'enlève de la même manière que le bloc batterie.
Installation et dépose du bloc batterie ou de l'insert
Pour l'installation, tenez le bloc batterie ou l'insert avec la languette orientée vers le haut et dans la
direction opposée à la visualisation à distance FSD, puis insérez-le dans le logement batterie en enfonçant
jusqu'à ce que la languette se verrouille en place.
Pour enlever le bloc batterie ou l'insert, appuyez sur la languette de batterie et tirez dessus pour la
dégager du dispositif à distance.

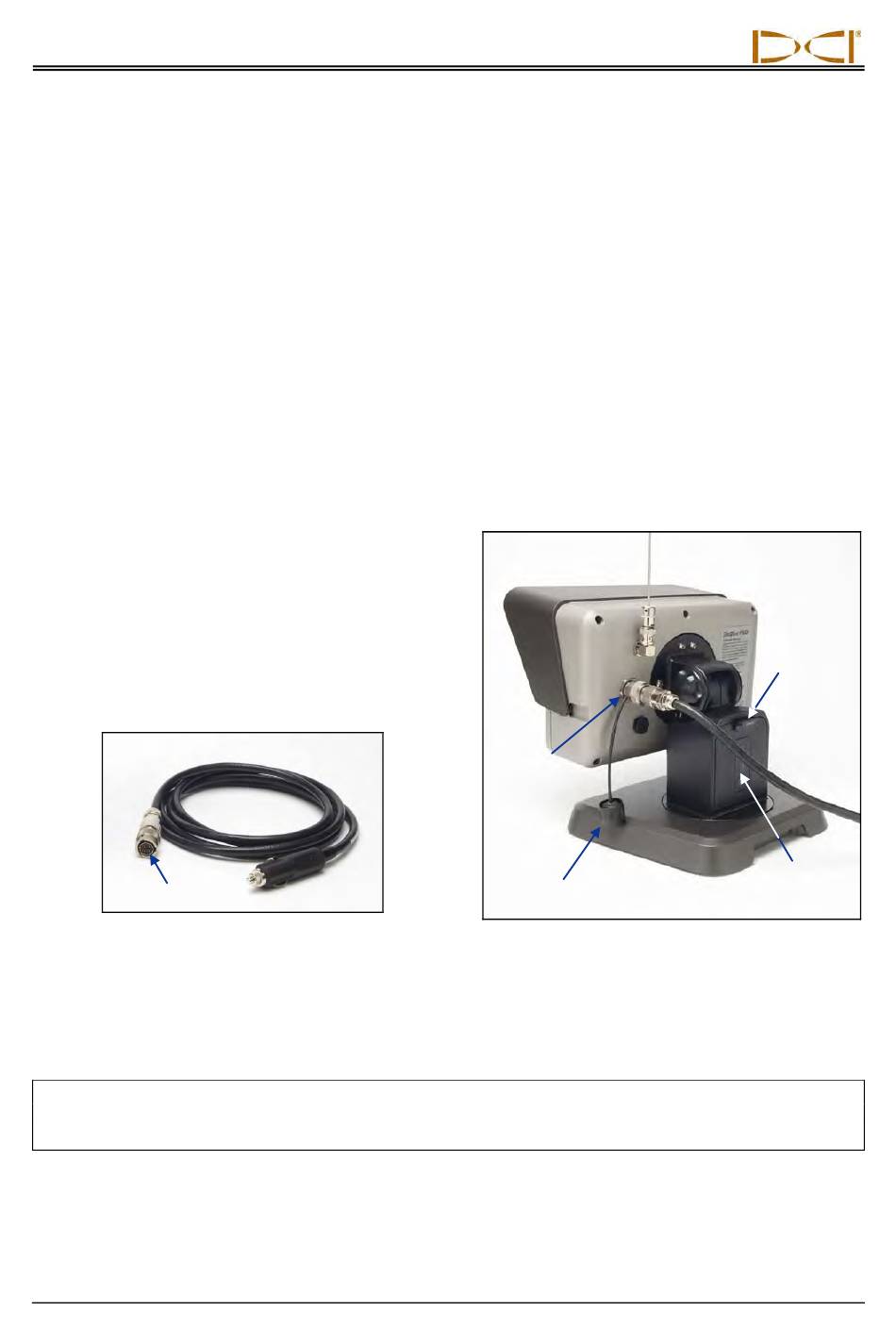

Raccordement du câble d'alimentation CC
Pour raccorder le câble d'alimentation CC, enlevez le
couvercle de protection sur l'orifice d'alimentation CC
à l'arrière du dispositif à distance. Alignez ensuite les
quatre trous de goupille du câble CC avec les quatre
goupilles dans l'orifice d'alimentation CC. Enfoncez et
faites tourner le connecteur de câble dans le sens
horaire, jusqu'à ce que le câble soit bien fixé.
Installez l'autre extrémité du câble CC dans la source
de courant CC.
Trous de goupille
Câble d'alimentation CC
Installez l'insert dans le logement batterie. L'insert sécurise la structure et permet d'économiser la durée
de vie des batteries.
NOTE : Si un bloc batterie et un câble CC sont tous les deux installés, la visualisation à distance
soutirera le courant de la batterie jusqu'à ce que la tension de la batterie soit inférieure à la
tension de l'alimentation CC.
38
Orifice
d'alimentation
CC
Couvercle
de protection
Câble d'alimentation CC et insert installés
sur la visualisation à distance FSD
Manuel d'utilisation DigiTrak
Languette
de batterie
Insert
®
F5™
