Configuration du système
5. Lorsque l'étalonnage est terminé, vous entendrez le signal de confirmation et une coche
s'affichera à l'écran, indiquant que l'étalonnage est réussi. L'écran repasse ensuite à l'affichage
mode localisation. En cas d'échec de l'étalonnage, deux bips longs retentiront et l'écran d'échec
d'étalonnage s'affichera. Vérifiez la configuration et faites une nouvelle tentative ou appelez le
Service Client DCI.
Une fois que la procédure d'étalonnage à 1 point a été effectuée avec succès, faites un relevé de
profondeur en positionnant l'émetteur et le récepteur dans l'orientation utilisée pour l'étalonnage. La
profondeur devrait être de 10 pieds ± 5 pouces (ou 3 m ± 15 cm). Faites un autre relevé de profondeur à
une autre distance quelconque (que vous mesurez) et vérifiez la précision du relevé de profondeur qui
s'affiche.
NOTE : Si les données de profondeur ne s'affichent pas, vous devrez obtenir un verrouillage de
référence (« R »). Pour plus d'informations sur le verrouillage de la référence, voir
« Détermination du point d'alignement avant (FLP) » dans le chapitre Localisation.
Étalonnage à 2 points (sous terre)
La procédure d'étalonnage à 2 points est rarement nécessaire. Vous devez obtenir deux points
d'étalonnage, un avec le récepteur placé sur le sol et un autre en soulevant le récepteur à 3 pieds (ou 1 m)
au-dessus du sol. Si vous devez faire un étalonnage avec l'émetteur sous terre, utilisez cette procédure
avec prudence.
1. Lorsque le récepteur est en mode localisation, positionnez le récepteur directement au-dessus
d'un émetteur à peu près horizontal (voir la rubrique Localisation pour savoir comment aligner le
récepteur directement au-dessus de l'émetteur et s'assurer que l'émetteur est à l'horizontale).
2. Mesurez la force du signal quand le récepteur est placé au sol et quand il est surélevé à 3 pieds
(ou 1 m) du sol : vérifiez que ces relevés sont compris entre 300 et 950 points. Si la force du signal
est trop importante quand le récepteur est au sol, soulevez le récepteur jusqu'à ce que le signal
atteigne un niveau acceptable. Mesurez le second point à une distance de 3 pieds (ou 1 m) au-
dessus de ce point. Si le signal est trop faible, vous devrez revenir en arrière pour procéder à
l'étalonnage.
3. Vérifiez que les valeurs d'assiette latérale et d'assiette longitudinale sont affichées sur le récepteur
et qu'un signal stable est reçu de l'émetteur.
4. Dans le menu principal récepteur, sélectionnez l'option menu étalonnage, puis sélectionnez
l'option d'étalonnage à 2 points. L'écran suivant apparaîtra.
56

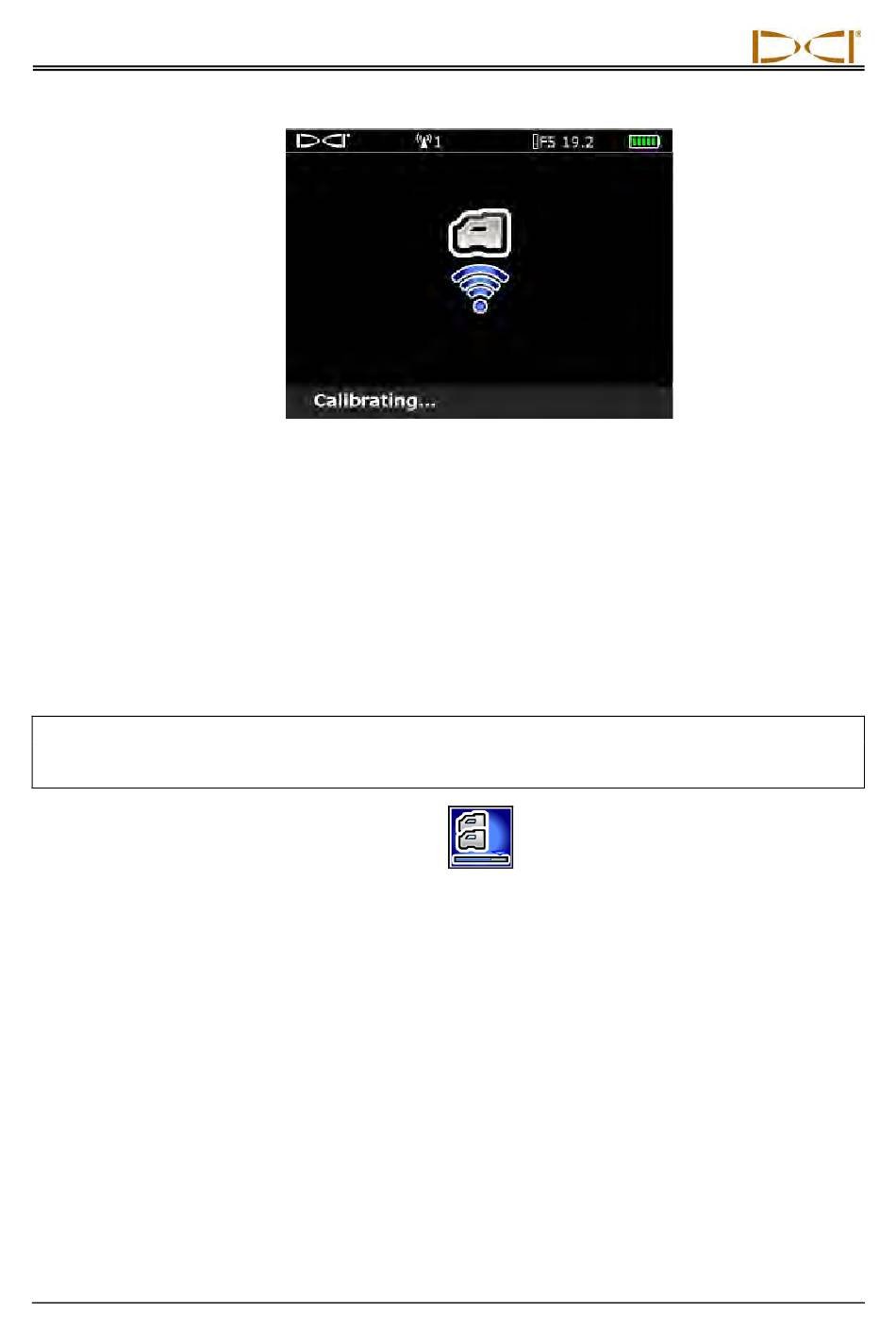

Écran d'étalonnage en cours
Manuel d'utilisation DigiTrak
®
F5™
