La valeur affichée pour la profondeur au point FLP est la profondeur calculée, c'est-à-dire la
profondeur à laquelle les calculs positionnent l'émetteur une fois qu'il aura atteint la position juste au-
dessous du récepteur. Si l'émetteur change de direction avant d'arriver juste au-dessous du récepteur,
la précision du relevé de profondeur calculée sera compromise.
NOTE :
Pour vérifier que le signal est équilibré dans l'antenne du récepteur, tournez doucement le
récepteur de 360° par rapport au centre de l'affichage, en maintenant le récepteur à
l'horizontale. La cible localisation doit rester au centre de la case. Dans le cas contraire, ne
continuez pas à utiliser le récepteur et contactez le Service Client DCI.
6. Lorsque la cible est centrée dans la case, marquez l'emplacement juste en dessous de l'écran
d'affichage du récepteur, sur le sol, comme point FLP.
Repérage de l'axe d'alignement (LL)
7. Continuez à marcher dans le sens du forage, ou vers le dernier emplacement connu de l'émetteur.
Maintenez la cible de localisation sur le réticule vertical et vérifiez que la force du signal augmente.
Cible localisée alignée
avec le réticule vertical
Si la force du signal diminue, il se peut que vous ayez réellement localisé le point RLP. Positionnez-
vous plus loin de l'appareil de forage et face à lui pour localiser le point FLP.
8. Lorsque la cible atteint la base de l'écran, l'axe d'alignement doit apparaître.
NOTE : Si l'axe de localisation n'apparaît pas et la bille saute au sommet de l'écran, déplacez le
récepteur en avant/arrière à l'endroit auquel vous voyez sauter la bille. Ensuite, tenez la
gâchette enfoncée ; ceci doit à nouveau référencer le récepteur sur le signal de l'émetteur et
faire apparaître l'axe d'alignement.
Manuel d'utilisation DigiTrak

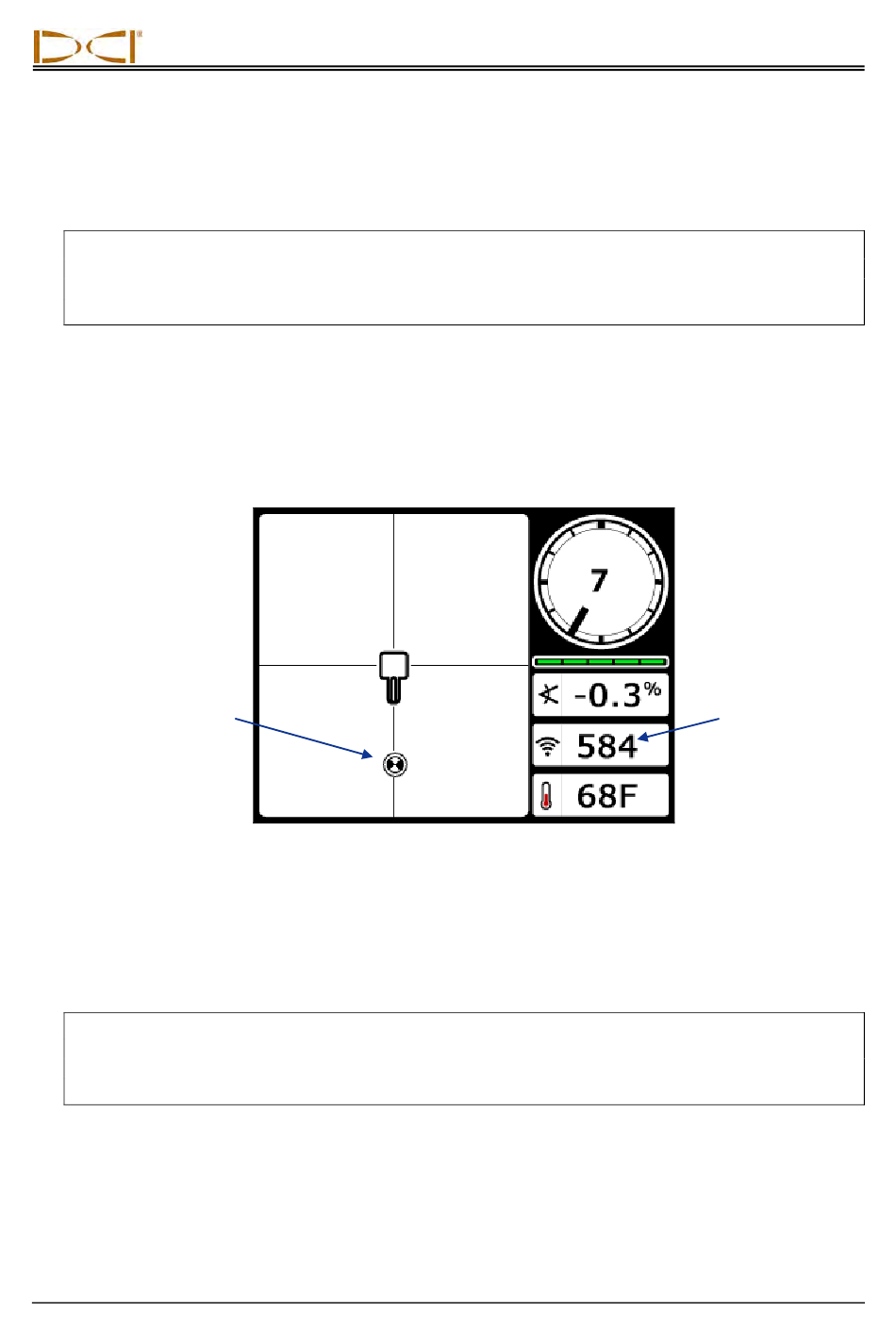

Écran mode localisation du récepteur
(FLP derrière le récepteur, qui se déplace vers l'axe LL)
®
F5™
Localisation
Force du signal
supérieure à la
valeur à FLP
67
