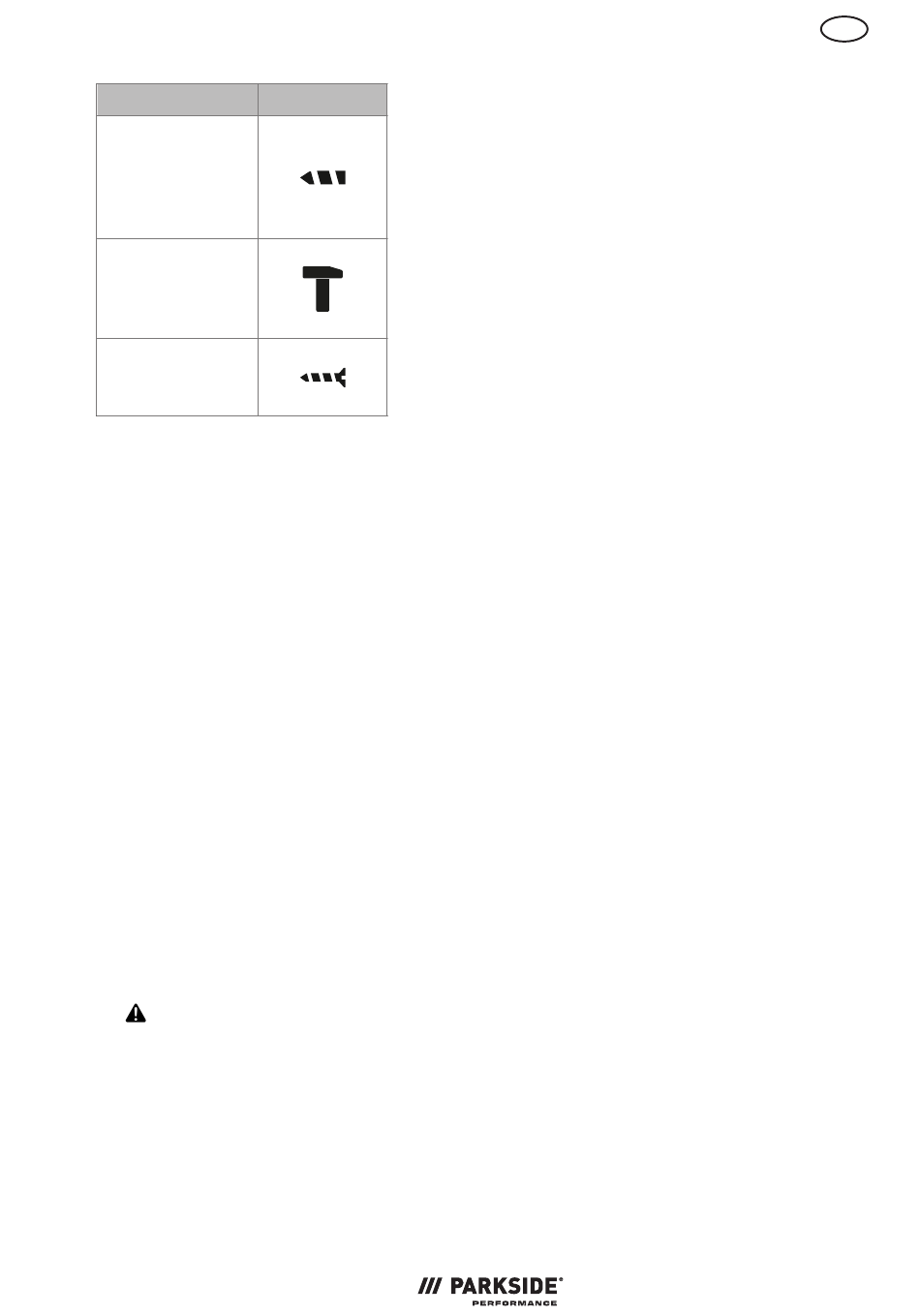

Función Símbolo
Taladrar (mecanis-
mo de percusión
apagado/sin limi-
tación de la velo-
cidad)
Perforar con per-
cusión (mecanis-
mo de percusión
conectado)
Atornillar (meca-
nismo de percu-
sión apagado)
Montaje y desmontaje de
herramientas intercam-
biables
Indicaciones
• Apertura del portabrocas: ≤13 mm
• El sentido de rotación está grabado en
el portabrocas de sujeción rápida (2).
• Direcciones vistas desde atrás.
Montaje de herramientas inter-
cambiables
1. Abrir el portabrocas: Gire el portabro-
cas de sujeción rápida (2) ⭮ .
2. Introduzca la herramienta intercambia-
ble lo máximo posible en la abertura
del portabrocas. (1).
3. Sujetar la herramienta intercambiable:
⬅GRIP
Desmontaje de herramientas in-
tercambiables
1. Abrir el portabrocas: Gire el portabro-
cas de sujeción rápida (2) ⭮ .
¡PRECAUCIÓN! ¡Peligro de que-
2.
maduras! Las herramientas intercam-
biables, en particular los taladros, pue-
den calentarse mucho. En caso nece-
sario, póngase guantes de protección.
Retire el accesorio.
Ajustar la empuñadura
adicional
Indicaciones
• La empuñadura adicional (19) se pue-
de girar 360 ° para llevarla hasta la
posición deseada.
• Direcciones vistas desde atrás.
Montar la empuñadura adicional
(Fig. C)
1. Gire el mango (23) de la empuñadura
adicional (19) ⭯ .
2. Presione el mango (23) en dirección a
la abrazadera (18) y manténgalo en
esta posición. De este modo, amplía la
abrazadera (18).
3. Empuje la abrazadera (18) de la em-
puñadura adicional (19) detrás del
portabrocas de sujeción rápida (2).
Coloque la abrazadera (18) en el alo-
jamiento para la empuñadura adicio-
nal (4).
4. Suelte el mango presionado (23).
5. Apriete el mango (23) de la empuña-
dura adicional (19) ⭮ .
Desmontar la empuñadura adicio-
nal (Fig. C)
1. Gire el mango (23) de la empuñadura
adicional (19) ⭯ .
2. Presione el mango (23) en dirección a
la abrazadera (18) y manténgalo en
esta posición. De este modo, amplía la
abrazadera (18).
3. Retire la empuñadura adicional (19)
del aparato tirando de la abrazadera
(18) de la empuñadura adicional (19)
por el portabrocas de sujeción rápida
(2).
Ajustar el tope de
profundidad
(Fig. C)
1. Suelte ⭯ el tornillo de bloqueo (24)
del tope de profundidad (20).
ES
87
