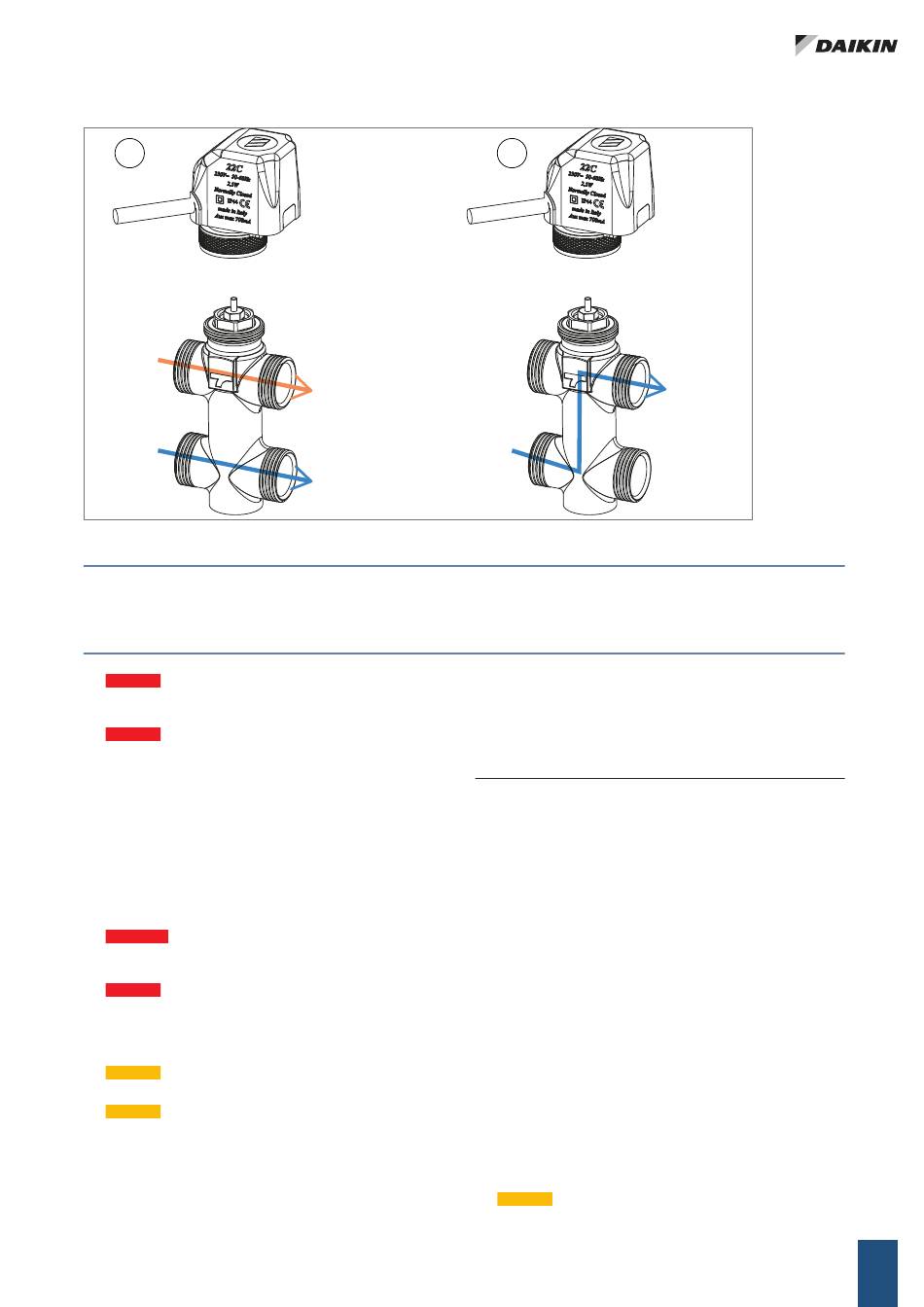

Gyárilag beszerelt 3 utas szelepkészlet 1) On mode ; 2) By-Pass mode
1
OUTLET COIL
INLET VALVE
3
MÉRET ADATOK
A(z) o. 63 méretábrák a FWZ / FWR / FWS iméretadatait és a hidraulikus csatlakozások helyzeteit mutatják.
Műszaki adattáblázatok itt találhatók: o. 61.
4
TELEPÍTÉSRE VONATKOZÓ FIGYELMEZTETÉSEK
A
FIGYELEM:
A készülék beszerelését és beindítását hozzáértő személyeknek
kell elvégezniük, a helyes gépészeti eljárásokra vonatkozó szabályok szerint
és a hatályos törvényeknek megfelelően.
A
FIGYELEM:
A telepítés előtt győződjön meg arról, hogy
1. A
telepítési
hely
elegendő
lék
elhelyezéséhez,
és
re
a
telepítéshez
és
karbantartáshoz.
2. Sem a szívó-, sem a nyomócsövön nincs elzáródás a légcsatornában.
3. A hidraulikus csatlakozások helyzete és méretei megfelel-
nek az egység által előírtaknak. Lásd a(z) o. 63. ábrát.
4. Az elektromos tápvezeték rendelkezik a ventilátorkonvektoros egység
névtábla adatai által előírt jellemzőkkel.
Minden készüléknek legyen saját kapcsolója (IL) a táphálózaton, legalább 3
mm-es távolságú érintkezőkkel és megfelelő olvadóbiztosítóval (F).
A
FIGYELEM:A
ventilátoros konvektort , a hálózati kapcsolót (IL), és/vagy az
esetleges távkapcsolókat úgy helyezze el, hogy a kádban vagy a zuhanyka-
binban levő személyek ne érhessék el.
A
FIGYELEM:
az inverterekhez kapcsolódó hálózati szűrők (a vezetékes su-
gárzás csökkentése és ezáltal a gép EMC-irányelvnek való megfelelése érde-
kében) földbe szivárgó áramot termelnek. Ez bizonyos esetekben a földzár-
lat-megszakító kioldását okozhatja. Célszerű egy további, csak a gép táp-
vezetékéhez tartozó, állítható beállítású hibaáram-megszakítót biztosítani.
B
FIGYELEM: A telepítés után a szekrény behelyezése előtt az alapegységet
csomagolóanyaggal kell védeni, hogy a helyszínen ne sérüljön meg.
FIGYELEM: a készülék rácsát a végső összeszerelésig tartsa az eredeti cso-
B
magolásában.
A csatornás egységekre vonatkozó figyelmeztetések:
Az egység telepítéséhez vegye figyelembe a műszaki és tervezési előírásokat, vé-
gezzen kiértékelést az előremenő körön alkalmazott CSATORNÁZÁS által biztosí-
tott levegőmozgást és ELLENNYOMÁST, ezzel elkerülve a sebesség váltás hiánya
OUTLET VALVE
INLET COIL
helyet
biztosít
a
készü-
kellő
hely
áll
rendelkezés-
Lásd:
o.
67.
2
INLET VALVE
miatt fellépő problémát: felelősség, amely nem a termékre, hanem a telepítésre
hárulhat;
Telepítse az egységet a fancoilok rendes és rendkívül karbantartásához szüksé-
ges vizsgálóablakokkal: mechanikai, elektromos és hidraulikus jellegű csere be-
avatkozások érdekében;
4.1
BEÉPÍTÉS
A beszerelés előtt szerelje fel az alapkészülék esetleges tartozékait.
Telepítsen bármelytávvezérlő paneltolyan helyre, ahol a felhasználó köny-
nyen elérheti a funkciók beállítását, és ha van, akkor hatékonyan érzékeli a
hőmérsékletet.
Kerülje:
Ū a közvetlen napsugárzásnak kitett helyeket;
Ū a hideg vagy meleg levegőáramnak kitett helyeket;
Ū ne állítson olyan akadályokat, amelyek meggátolják a hőmérséklet helyes
mérését.
A tartozékok beszerelését és használatát lásd a külön műszaki adatlapokon.
Kösse be a hőcserélő hidraulikacsatlakozásait, és amennyiben hűtés üzemmód-
ban használja a cseppvíz-elvezetést is csatlakoztassa.
Javasoljuk, hogy a berendezés nyomó ágát a hőcserélő felső részében, míg a visz-
szatérő ágát a alsó részében alakítsa ki.
A hőcserélő levegőkivezetését magának a telepnek a vízbekötési oldalainál elhe-
lyezett kifúvószelep (10-es kulcs) működtetésével lehet elvégezni.
Falra szerelés esetén, a kondenzvíz jobb elvezetéséért hajlítsa a kivezetőcsövet
lefelé legalább 3/5 mm-rel, szükség szerint gondoskodjon a kondenzvíz-elveze-
tő cső megfelelő elvezetéséről.
Mennyezetre történő felszerelés esetén, különösképpen ha a készülék rendelke-
zik EDPH tartozékkal, enyhe lejtéssel erősítse fel a gépet (10 mm) a kondenzvíz
elvezetésének elősegítéséhez. 11.7 o. 67
A kondenzátum leeresztése jobbra vagy balra is elhelyezhető, a választást a te-
lepítőnek kell megtennie. Döntse a kiválasztott oldal felé, majd zárja le a fel nem
használt oldalt a kupakkal, és helyezze a pipettát a kiválasztott lefolyó oldalára.
Az egység beüzemelése előtt győződjön meg arról, hogy a dőlés elegendő a
kondenzvíz helyes lefolyásának biztosításához.
B
FIGYELEM: ne használjon nagyon vastag csövet vagy olyan
OUTLET VALVE
FC66006893-01
49
