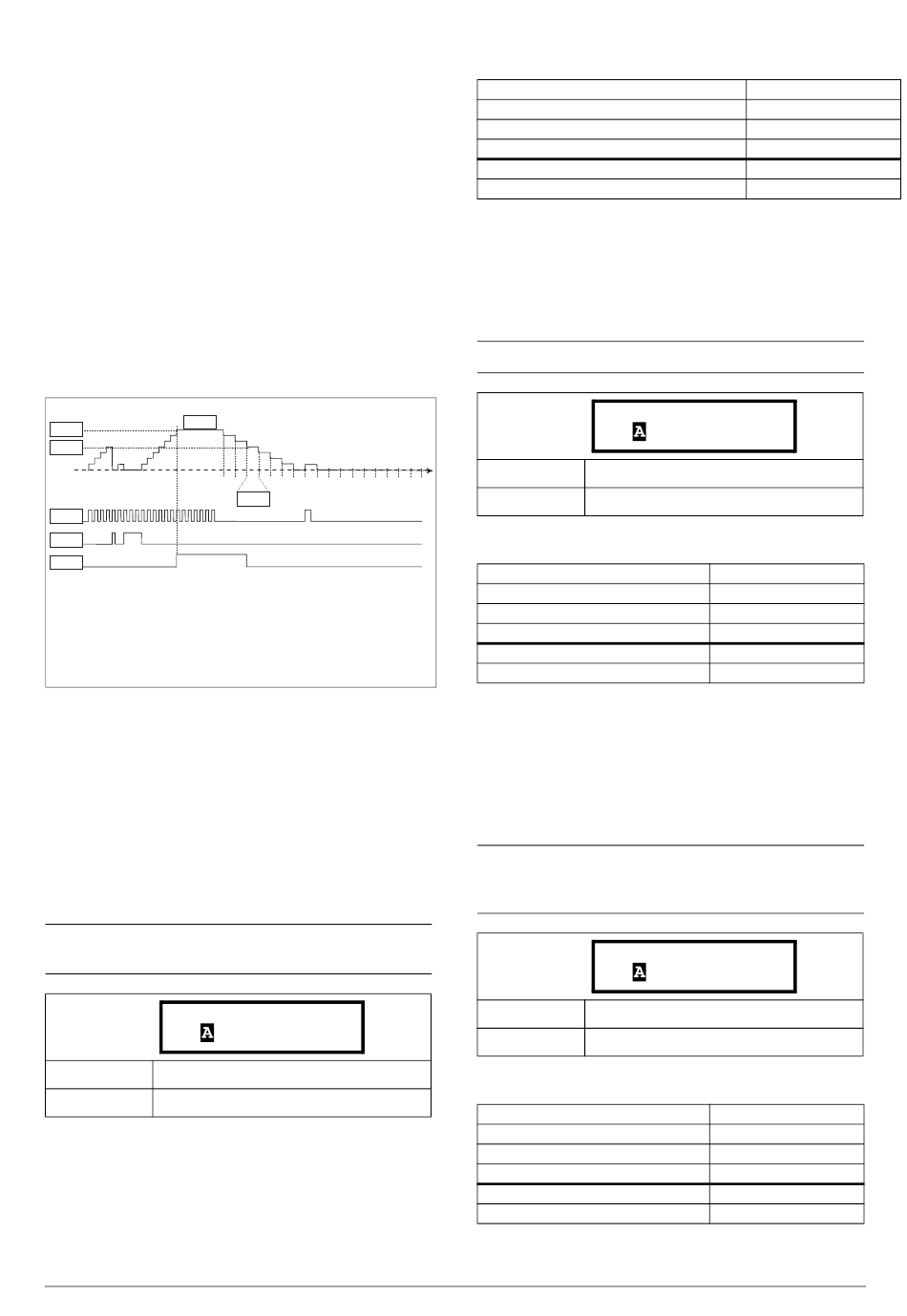

11.6.6 Compteurs [660]
Le compteur sert à compter les impulsions et à envoyer un
signal sur la sortie numérique lorsque le compteur atteint les
limites inférieure et supérieure spécifiées.
Le compteur compte les crêtes positives sur le signal de
déclenchement, il est à zéro tant que le signal Réarm. est
actif.
Le compteur peut être automatiquement décrémenté avec
un temps de décrémentation défini si aucun nouveau signal
de déclenchement n'apparaît pendant la durée de
décrémentation.
La valeur du compteur est calée sur la valeur limite
supérieure et la fonction de sortie numérique (C1Q ou
C2Q) est active lorsque la valeur du compteur est égale à la
valeur limite supérieure.
Voir Fig. 124 pour plus d'informations sur les compteurs.
6619
6613
6614
6611
6612
541
541 = Fonction de la sortie digitale 1
6611 = Déclenchement du compteur 1
6612 = Remise à zéro du compteur 1
6613 = Valeur haute du compteur 1
6614 = Valeur basse du compteur 1
6615 = Temporisation de décrémentation du compteur 1
6619 = Valeur du compteur 1
Fig. 124 Compteurs, principe de fonctionnement.
Compteur 1 [661]
Groupe de paramètres du compteur 1.
Déclenchement du compteur 1 [6611]
Sélection du signal de sortie numérique utilisé comme signal
de déclenchement du compteur 1. Le compteur 1 est
incrémenté par pas de 1 pour chaque crête positive sur le
signal de déclenchement.
REMARQUE: la fréquence de comptage maximale est de
8 Hz.
6611 Déclench.C1
Stp
Par défaut:
Arrêt
Sélection:
Mêmes sélections que DigOut 1 [541].
184
6615
Arrêt
Information de communication
N° État Modbus/DeviceNet :
Emplacement/index profibus
Index EtherCAT (hex)
Index Profinet IO
Format Bus De Terrain
Format Modbus
Remise à zéro du compteur 1 [6612]
Sélection du signal numérique utilisé comme signal de
réinitialisation du compteur 1. Le compteur 1 est ramené à 0
et reste sur cette position tant que l'entrée de réinitialisation
est active (haute).
REMARQUE: l'entrée de réinitialisation est prioritaire.
6612 Remise C1
Stp
Par défaut:
Arrêt
Sélection:
Mêmes sélections que DigOut 1 [541].
Information de communication
N° État Modbus/DeviceNet :
Emplacement/index profibus
Index EtherCAT (hex)
Index Profinet IO
Format Bus De Terrain
Format Modbus
Valeur haute du compteur 1 [6613]
Définit la valeur limite supérieure du compteur 1. La valeur
du compteur 1 est calée sur la valeur limite supérieure
sélectionnée et la sortie du compteur 1 (C1Q) est active
(haute) lorsque la valeur du compteur est égale à la valeur
haute.
REMARQUE: une valeur 0 signifie que la sortie du
compteur est toujours sur
VRAI (haute).
6613 ValeurHt C1
Stp
Par défaut:
0
Plage:
0-10000
Information de communication
N° État Modbus/DeviceNet :
Emplacement/index profibus
Index EtherCAT (hex)
Index Profinet IO
Format Bus De Terrain
Format Modbus
CG Drives & Automation 01-5326-08r3
43571
170/220
4df3
19955
UInt
UInt
Arrêt
43572
170/221
4df4
19956
UInt
UInt
0
43573
170/222
4df5
19957
Long, 1 = 1
EInt
