Comparateur analogique 1, polarité[6115]
Sélectionner la façon dont la valeur sélectionnée dans [6111]
doit être utilisée avant le comparateur analogique, c.-à-d.
comme valeur absolue ou traitée avec un signe. Voir Fig. 119
6115 CA1 polaire
Stp
Par défaut:
Unipolaire
Unipolaire
0
Valeur absolue de [6111] utilisée
Bipolaire
1
Valeur signée de [6111] utilisée
Information de communication
N° État Modbus/DeviceNet:
Emplacement/index profibus
EtherCAT index (hex)
Profinet IO index
Fieldbus format
Modbus format
Exemple
Voir Fig. 119 et Fig. 120 pour une fonctionnalité de
principe différente des fonctions du comparateurs 6114 et
6115.
Type [6114] = Hystérésis
[6115] Unipolaire
[6112] Ht > 0
[6113] Bs > 0
[6115] Bipolaire
[6112]Ht > 0
[6113] Bs > 0
[6115] Bipolaire
[6112] HI > 0
[6113] LO < 0
[6115] Bipolaire
[6112] HI < 0
[6113] LO < 0

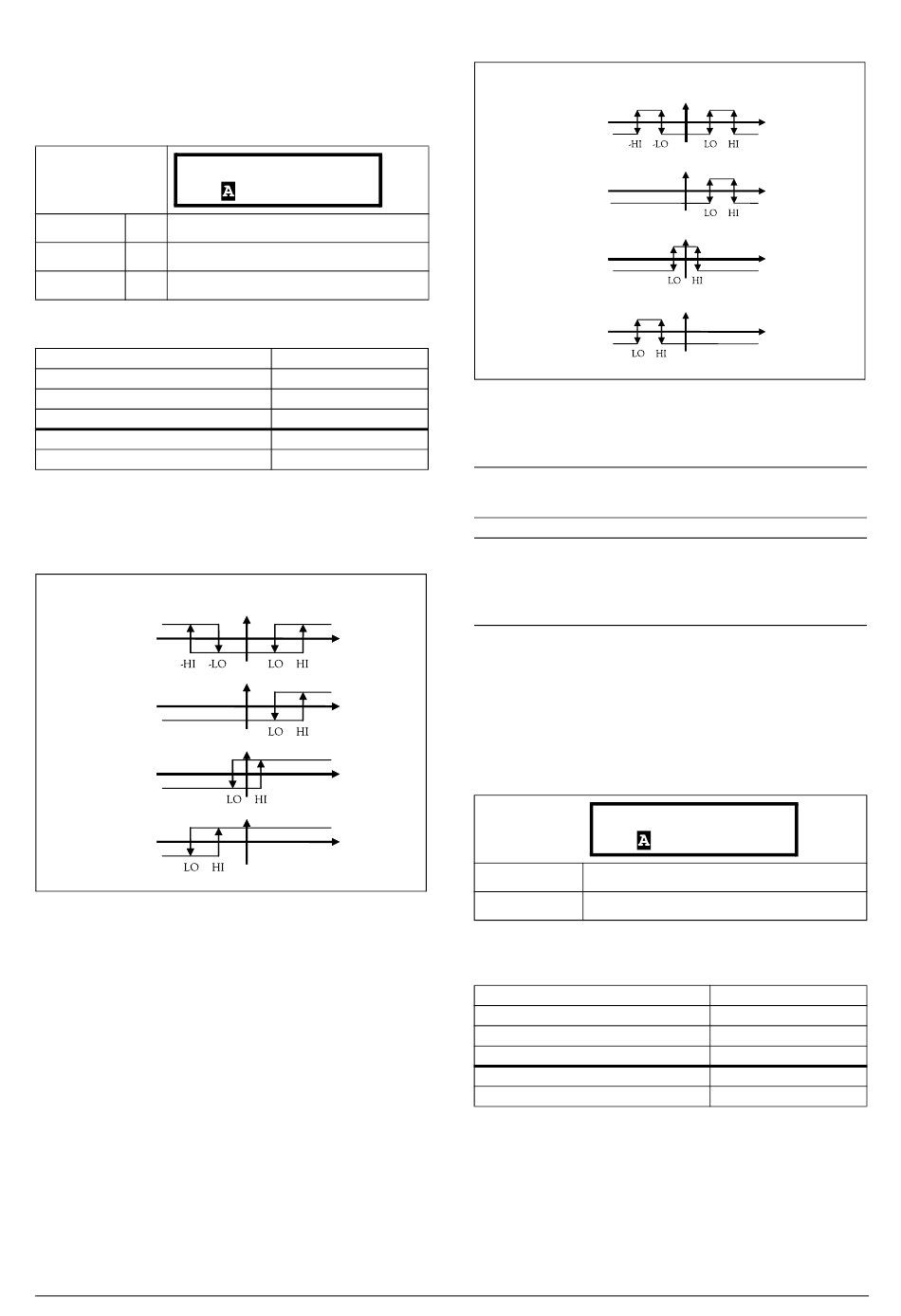

Fig. 119 Fonctionnalité de principe des fonctions du compara-
teur pour « Type [6114] = Hystérésis » et « Polaire
[6115] ».
172
Unipolaire
43486
170/135
4d9e
19870
UInt
UInt
CA1
Valeur An.
[6111]
CA1
Valeur An.
[6111]
CA1
Valeur An.
[6111]
CA1
Valeur An.
[6111]
Type [6114] = Fenêtre
[6115] Unipolaire
[6112] HI > 0
[6113] LO > 0
[6115] Bipolaire
[6112] HI > 0
[6113] LO > 0
[6115] Bipolaire
[6112] HI > 0
[6113] LO < 0
[6115] Bipolaire
[6112] HI < 0
[6113] LO < 0
Fig. 120 Fonctionnalité de principe des fonctions du compara-
teur pour « Type [6114] = Fenêtre » et « Polaire
[6115] ».
REMARQUE: Si « Unipolaire » est sélectionné, une valeur
absolue du signal est utilisée.
REMARQUE: Si « Bipolaire » est sélectionné dans [6115],
alors:
1. La fonctionnalité n'est pas symétrique et
2. Les plages pour haut/bas sont bipolaires.
Réglage CA2 [612]
Comparateur analogique 2, groupe de paramètres
Comparateur analogique 2, Valeur [6121]
La fonction est identique au comparateur analogique 1,
valeur [6111].
6121 Valeur CA2
Stp
Par défaut:
Couple
Sélections:
Pareil que dans le menu [6111]
Information de communication
N° État Modbus/DeviceNet:
Emplacement/index profibus
EtherCAT index (hex)
Profinet IO index
Fieldbus format
Modbus format
CG Drives & Automation 01-5326-08r3
CA1
Valeur An.
[6111]
CA1
Valeur An.
[6111]
CA1
Valeur An.
[6111]
CA1
Valeur An.
[6111]
Couple
43404
170/53
4d4c
19788
UInt
UInt
