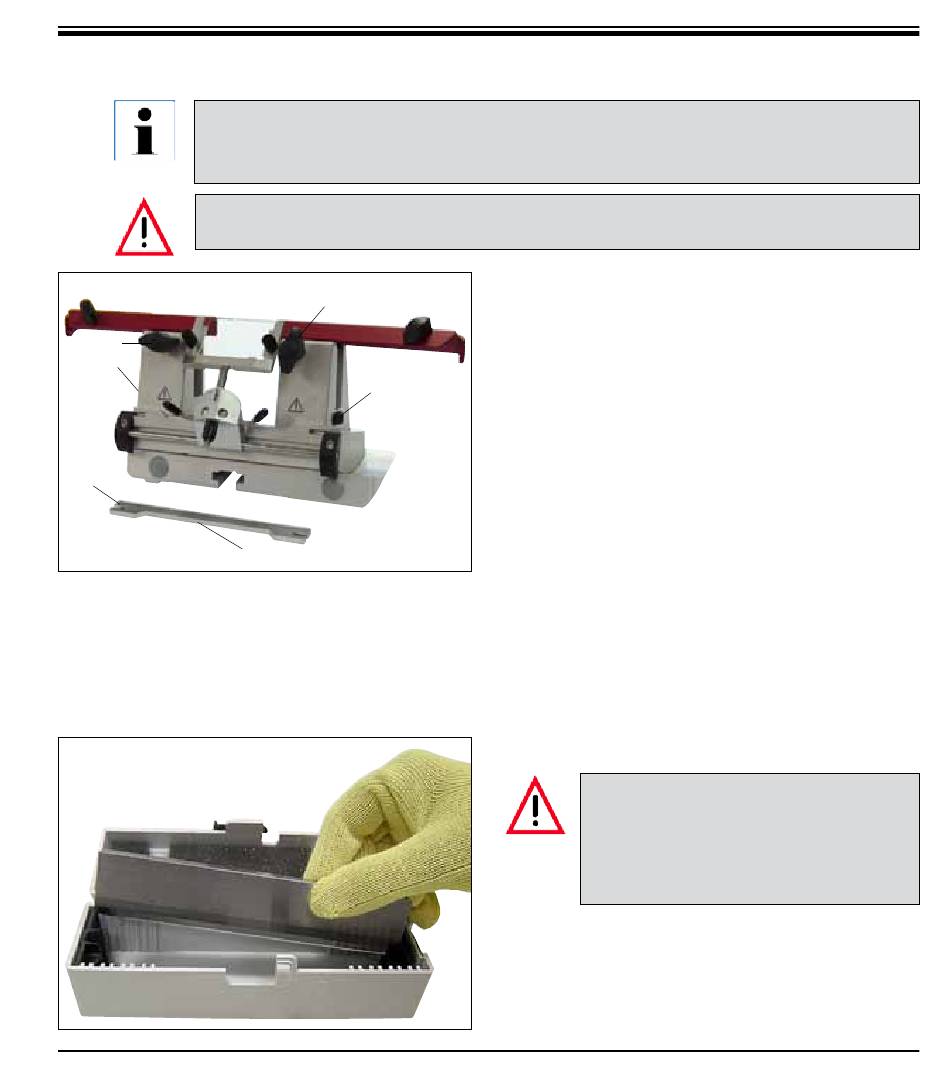

Mise en place/retrait du couteau
Les couteaux réaffûtés doivent être ajustés en hauteur avec les vis moletées (3a) (env. 1 mm
sous le bord du mors).
Veiller à ce que le couteau reste parallèle.
Lors de la mise en place/du retrait du couteau, les gants de protection compris dans la
livraison standard doivent impérativement être portés !
7
3a
3
• Pour retirer le couteau, procédez dans l'ordre
inverse.
Desserrez les vis à oreilles en les tournant
dans le sens inverse des aiguilles d'une
montre, puis sortez le couteau par le côté.
Leica CM1860/CM1860 UV – Cryostat
7
3a
Fig. 42
24
Fig. 43
7. Mode d'utilisation du cryostat
• Installez la longue plaque d'appui (3) latéra-
lement sur la vis moletée (3a) de sorte que
l'évidement (24) soit face à l'utilisateur ; tour-
nez les vis moletées de réglage de la hauteur
jusqu'à la butée inférieure.
• Glissez alors le couteau latéralement et ajustez
la hauteur avec les vis moletées (3a). Le bord
supérieur du mors arrière sert de repère pour
la hauteur du couteau. Le tranchant doit être
à la même hauteur que les mors arrière. Cela
permet ainsi de régler de manière optimale
jusqu'à une hauteur de 25 mm même les cou-
teaux extrêmement aiguisés.
• Une fois la hauteur correcte atteinte, vissez
les vis à oreilles (7) alternativement, jusqu'à
ce qu'elles soient serrées.
Une fois le couteau retiré du porte-
couteau, il est placé en sécurité dans
son coffret de rangement. NE JAMAIS
le déposer sur le plan de travail près
de l'appareil !
