Montage du système anti-roll/remplacement de la plaque anti-roll
6
10
9
7.3.2 Porte-lame CE-TC
Leica CM1860/CM1860 UV – Cryostat
8

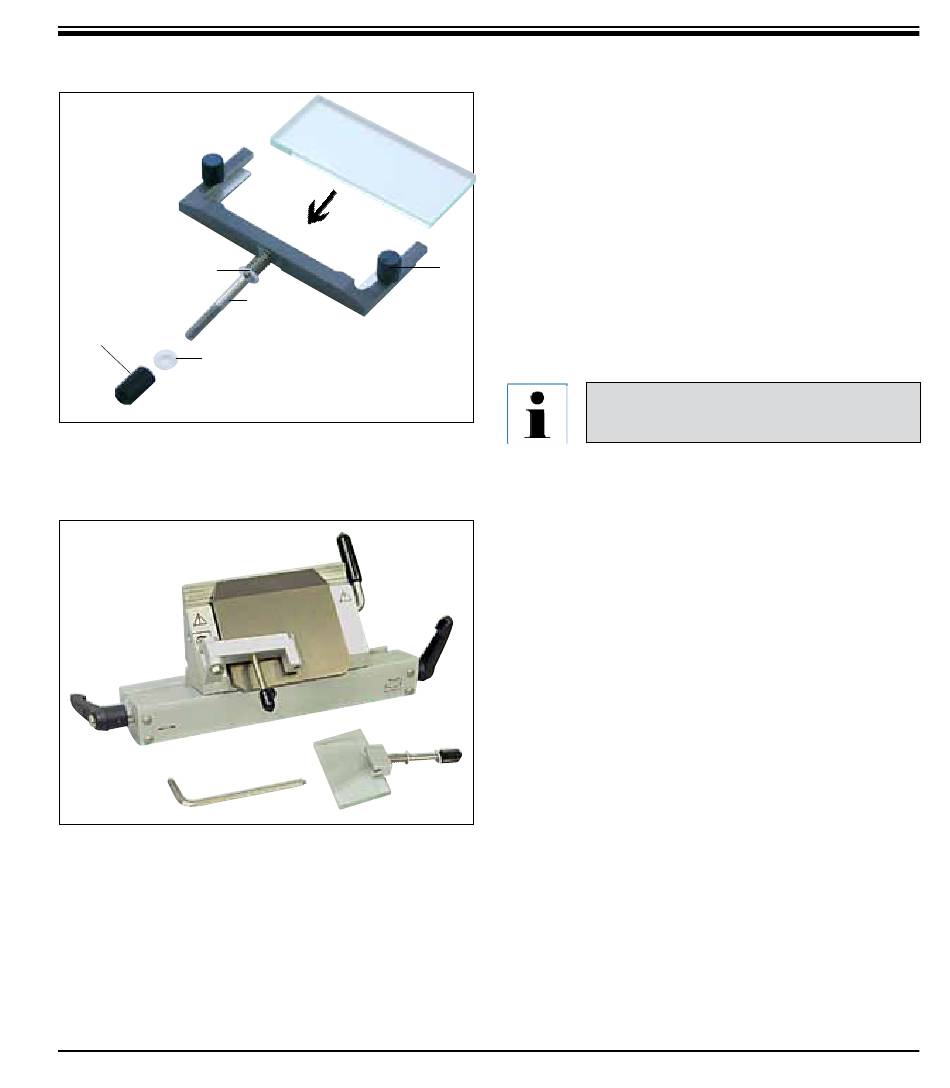

Fig. 38
Fig. 39
7.
Mode d'utilisation du cryostat
1. Insérez la plaque de verre dans le passe-par-
tout, puis fixez-la uniformément avec les vis
moletées (7).
2. Installez l'axe (8) du passe-partout métallique
par le haut dans l'orifice du bras mobile de
façon à ce que la broche (6) rentre dans la
gorge.
7
3. Faites glisser le disque en plastique blanc (9)
sur l'axe (8) par le bas.
4. Vissez l'écrou moleté (10) sur l'axe (8) par le
bas.
Les 4 bords longitudinaux de la plaque
anti-roll en verre peuvent être utilisés.
Le porte-lame CE-TC est uniquement destiné aux
lames en métal dur (carbure de tungstène - TC65).
Il se manipule exactement comme le porte-lame
CE.
