Starten

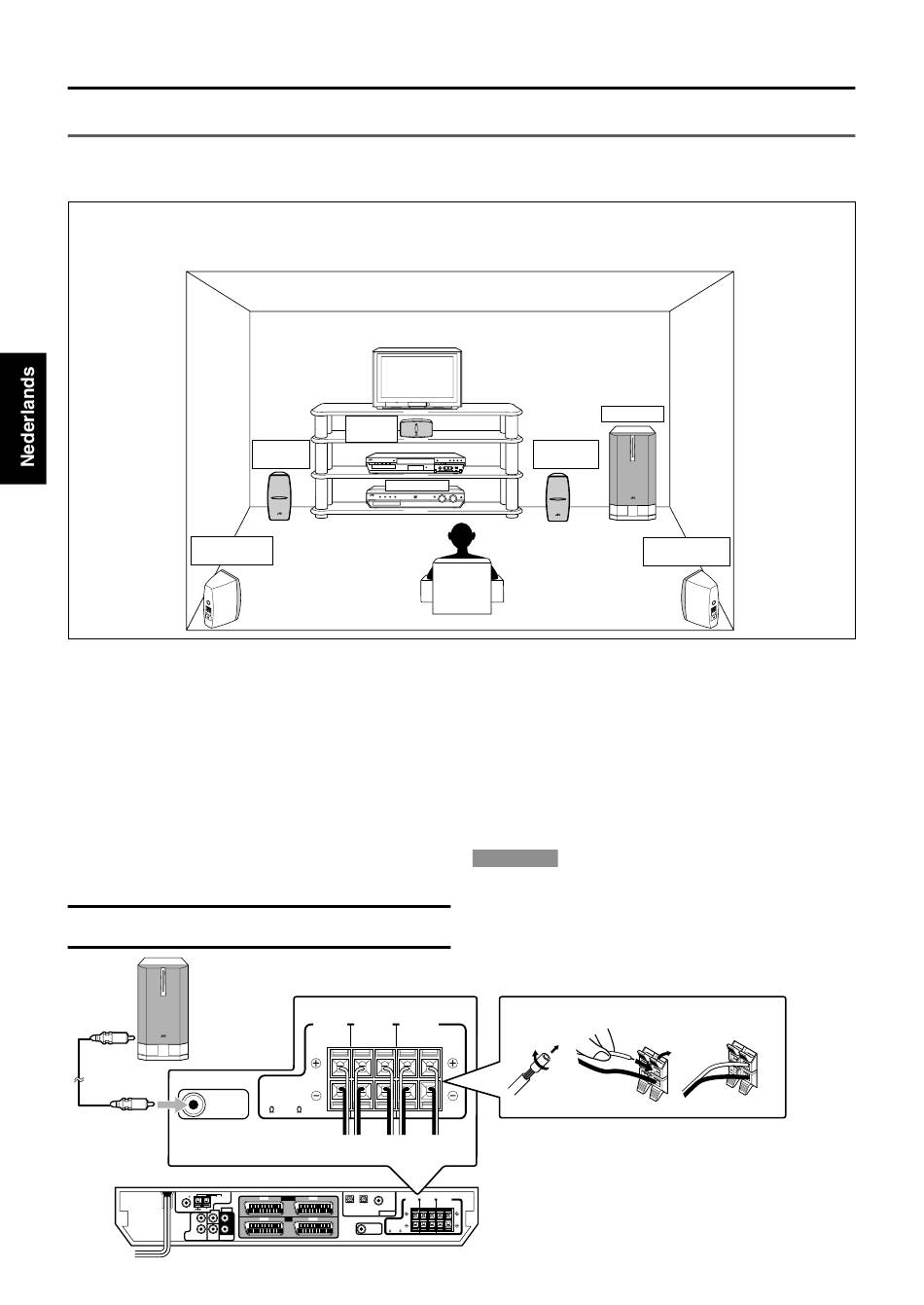

Aansluiten van de luidsprekers
Schakel de spanning van alle componenten uit alvorens verbindingen.
Opstelling van de luidsprekers
Na het verbinden van de voor-, midden- en surroundluidsprekers en/of een subwoofer, moet u de juiste informatie voor de luidsprekers
instellen voor een optimaal surroundeffect. Zie bladzijden 15 tot 18 voor details.
Linkersurround
luidspreker
Aansluiten van de voor-, midden- en surroundluidsprekers
Voor iedere luidspreker moet u de (+) en (–) aansluitingen op het
achterpaneel met respectievelijk de met (+) en (–) gemarkeerde
aansluitingen van de luidsprekers verbinden.
1
Draai een stukje van de isolatie bij het uiteinde van
ieder luidsprekersnoer (niet bijgeleverd) en verwijder
dat stukje.
2
Houd de klem van de luidsprekeraansluiting ingedrukt
(1) en steek vervolgens het luidsprekersnoer (2) in
de aansluiting.
3
Laat uw vinger van de klem los.
LET OP:
Gebruik luidsprekers met de SPEAKER IMPEDANCE die bij de
luidsprekeraansluitingen is vermeld.
Subwoofer met stroomcircuit
SUBWOOFER
OUT
FM 75
AM LOOP
ANTENNA
COAXIAL
AM EXT
AUDIO
CENTER
L
L
R
R
DVD
SUB
SURR
IN
FRONT
WOOFER
(REAR)
6
Midden-
luidspreker
Linkervoor
luidspreker
RX-ES9SL
CENTER
SURROUND
FRONT
SPEAKER
SPEAKERS
SPEAKERS
RIGHT
LEFT
RIGHT
LEFT
CAUTION:
SPEAKER
IMPEDANCE
8 ~ 16
AB CD E
VR
AV IN / OUT
TV
CENTER
SURROUND
DIGITAL 1
SPEAKER
SPEAKERS
(VR)
RIGHT
LEFT
DIGITAL 3
DIGITAL 2
DIGITAL IN
(DVD)
(STB)
DVD
STB
AV IN
CAUTION:
SPEAKER
SUBWOOFER
IMPEDANCE
OUT
8 ~ 16
Subwoofer
Rechtervoor
luidspreker
Aansluiten van de subwoofer
Met een subwoofer kunt u de lage tonen verbeterd weergeven of de
oorspronkelijke LFE (lage frequentie) signalen van digitale software
reproduceren.
Verbind middels een RCA tulpstekkersnoer (niet
bijgeleverd) de ingangsaansluiting van een subwoofer
met eigen stroomcircuit met de SUBWOOFER OUT
aansluiting op het achterpaneel.
• Zie tevens de gebruiksaanwijzing van de subwoofer.
OPMERKING
U kunt de subwoofer op iedere gewenste plaats installeren daar de
lage tonen niet-richtinggevoelig zijn. Plaats normaliter echter voor de
luisterplaats.
2
1
A Naar middenluidspreker
B Naar rechtersurroundluidspreker
C Naar linkersurroundluidspreker
D Naar rechtervoorluidspreker
FRONT
E Naar linkervoorluidspreker
SPEAKERS
RIGHT
LEFT
Rechtersurround
luidspreker
3
1
2
