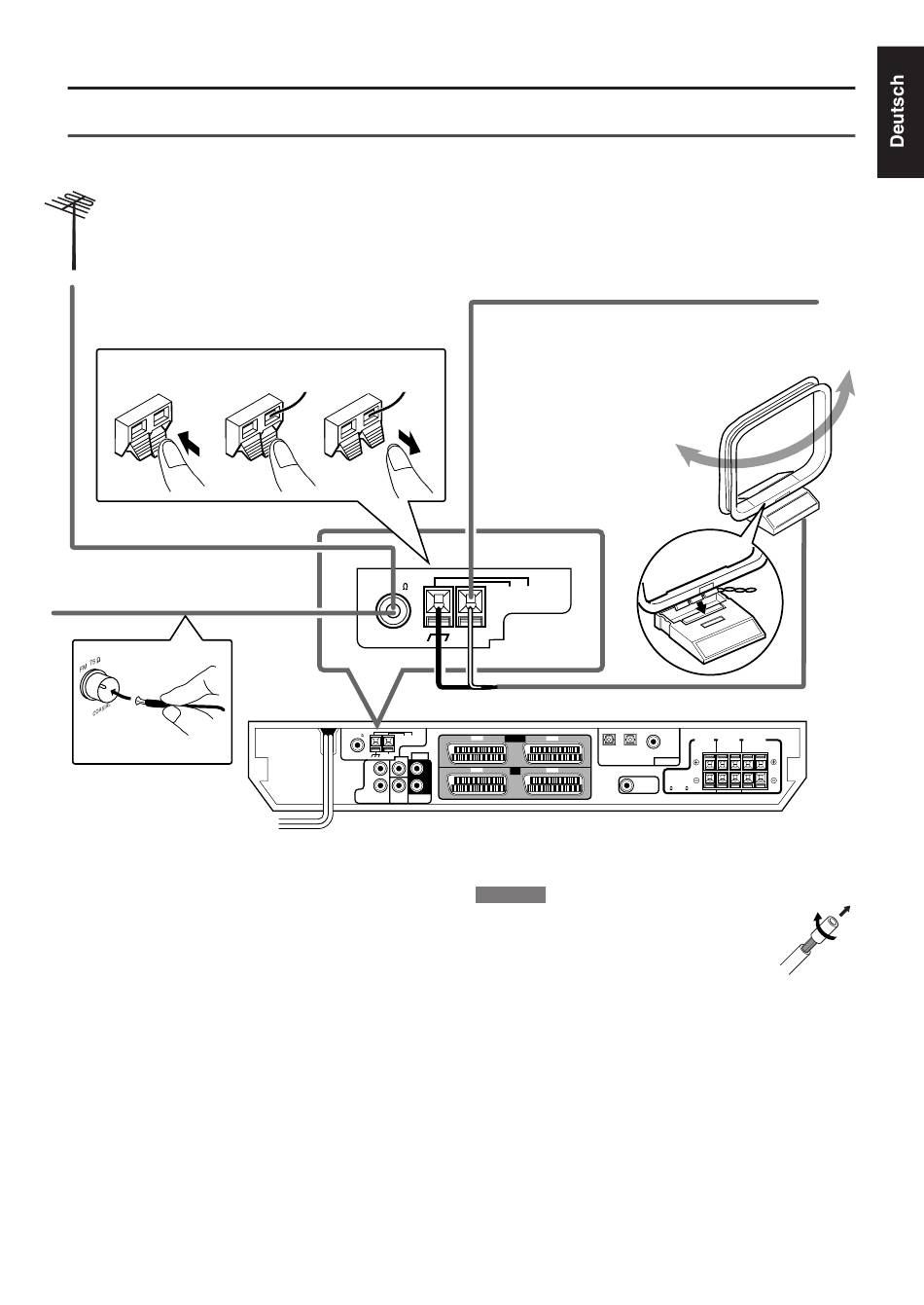

Anschließen der UKW- und MW-Antenne
Schließen Sie bei schlechtem UKW-
Empfang eine UKW-Außenantenne
an (gehört nicht zum Lieferumfang).
1
2
UKW-Antenne
(gehört zum Lieferumfang)
Anschluß der MW-Antenne
Schließen Sie die mitgelieferte MW-Rahmenantenne an die
Anschlüsse AM LOOP an.
Schließen Sie das weiße Kabel an den Anschluß AM EXT und das
schwarze Kabel an H-Anschluß an.
Drehen Sie die Rahmenantenne, bis der Empfang am besten ist.
• Schließen Sie bei schlechtem Empfang einen Draht mit
Vinylummantelung als Außenantenne an (gehört nicht zum
Lieferumfang) den Anschluß AM EXT an. Lassen Sie die MW-
Rahmenantenne weiterhin angeschlossen.
Anschluß der UKW-Antenne
Schließen Sie als vorübergehende Maßnahme die mitgelieferte UKW-
Antenne an den Anschluß FM 75 Ω COAXIAL an.
Verlegen Sie die mitgelieferte UKW-Antenne horizontal.
• Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne
an (gehört nicht zum Lieferumfang). Bevor Sie ein 75 Ω-
Koaxialkabel mit einem Stecker (IEC oder DIN 45325) anschließen,
ziehen Sie die mitgelieferte UKW-Antenne ab.
Wenn der MW-Empfang schlecht ist, schließen Sie einen
Einzeldraht mit Vinylummantelung an (gehört nicht zum
Lieferumfang).
3
Stecken Sie die Zungen des
Rahmens in die entsprechenden
Sockelschlitze, um die MW-
Rahmenantenne zu montieren.
FM 75
COAXIAL
AM EXT
FM 75
AM LOOP
VR
ANTENNA
COAXIAL
AM EXT
AUDIO
CENTER
L
L
DVD
R
R
DVD
SUB
SURR
IN
FRONT
WOOFER
(REAR)
HINWEISE
• Wenn die MW-Rahmenantenne mit Vinyl ummantelt
ist, entfernen Sie einen Teil der Vinylummantelung,
während Sie sie entsprechend der Darstellung in der
rechten Abbildung verdrillen.
• Vergewissern Sie sich, daß die Antennenleiter nicht
mit anderen Anschlüssen, Anschlußkabeln und
Netzkabeln in Berührung kommen. Anderenfalls
könnte der Empfang beeinträchtigt werden.
MW-Rahmenantenne
(gehört zum
Lieferumfang)
AM LOOP
ANTENNA
TV
AV IN / OUT
DIGITAL 1
(VR)
DIGITAL 3
DIGITAL 2
DIGITAL IN
(DVD)
(STB)
STB
AV IN
CAUTION:
SPEAKER
SUBWOOFER
IMPEDANCE
8 ~ 16
OUT
Erste Schritte
