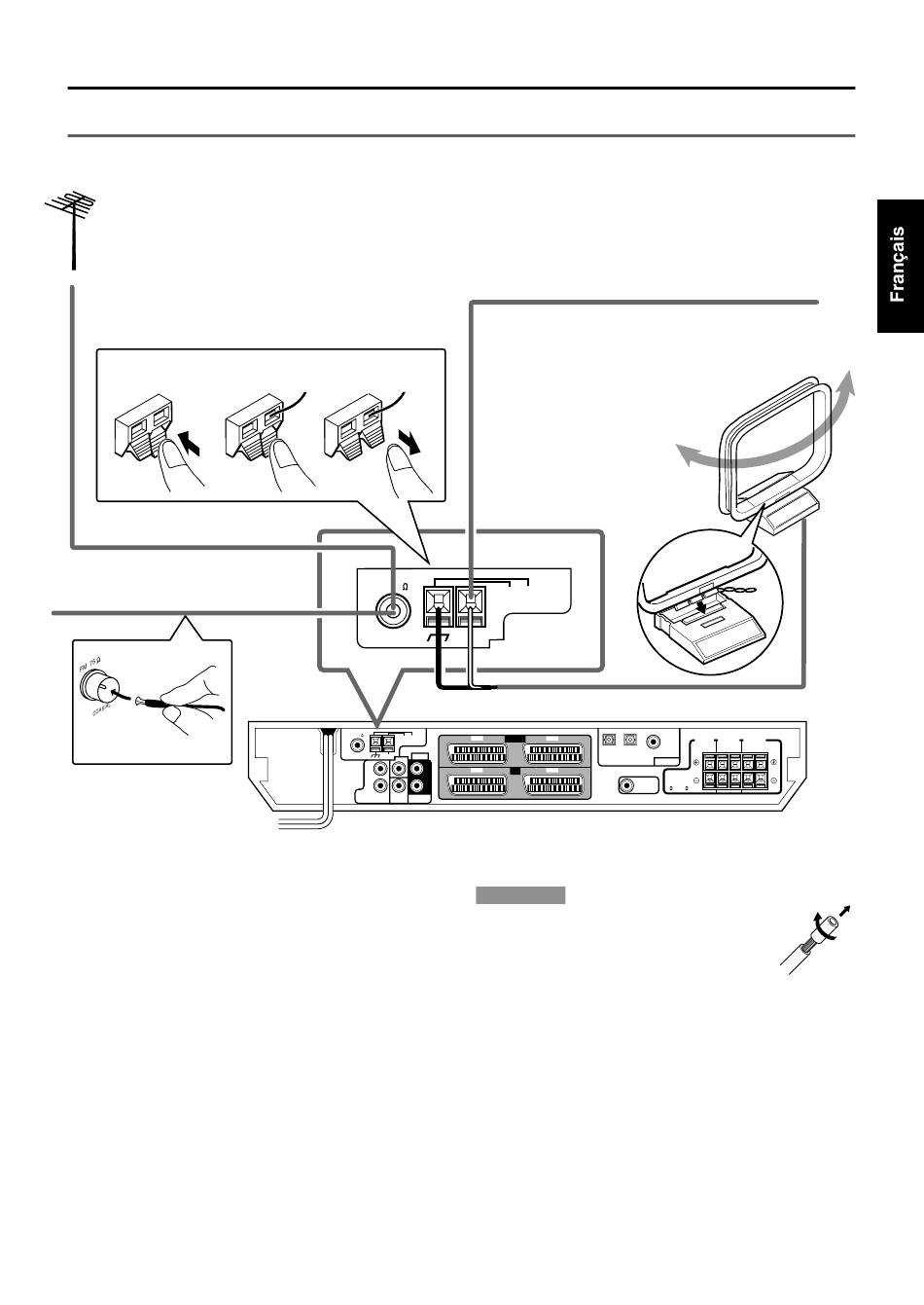

Connexion des antennes FM et AM (PO)
Si la réception FM est mauvaise,
connectez une antenne FM
extérieure (non fourni).
1
2
Antenne FM (fourni)
Connexion de l'antenne AM (PO)
Connectez l'antenne cadre AM (PO) fourni aux prises AM LOOP.
Connectez le cordon blanc à la prise AM EXT et le cordon noir à la
prise H.
Tournez l'antenne cadre jusqu'à ce que vous obteniez la meilleure
réception possible.
• Si la réception est mauvaise, connectez un fil extérieur recouvert de
vinyle (non fournie) à la prise AM EXT. Laissez l'antenne AM (PO)
connectée.
Connexion de l'antenne FM
Connectez provisoirement l'antenne FM fournie à la prise FM 75 Ω
COAXIAL.
Étendez l'antenne FM fournie horizontalement.
• Si la réception est mauvaise, connectez une antenne FM extérieure
(non fournie). Avant de brancher le câble coaxial 75 Ω avec
connecteur (IEC ou DIN 45325), déconnectez l'antenne FM.
Si la réception AM (PO) est mauvaise, connectez un fil
extérieur recouvert de vinyle (non fourni).
3
Insérez les languettes du
cadre dans les fentes de la
base pour assembler
l'antenne cadre AM (PO).
FM 75
COAXIAL
AM EXT
FM 75
AM LOOP
VR
ANTENNA
COAXIAL
AM EXT
AUDIO
CENTER
L
L
DVD
R
R
DVD
SUB
SURR
IN
FRONT
WOOFER
(REAR)
REMARQUES
• Si l'antenne cadre AM (PO) est recouverte de vinyle,
retirez le vinyle en tordant de la façon montrée à
droite.
• Assurez-vous que les conducteurs d'antenne ne
touchent aucunes autres prises, cordons de
connexion et cordon d'alimentation. Cela pourrait
causer une mauvaise réception.
Antenne cadre
AM (PO) (fournie)
AM LOOP
ANTENNA
AV IN / OUT
TV
DIGITAL 1
(VR)
DIGITAL 3
DIGITAL 2
DIGITAL IN
(DVD)
(STB)
STB
AV IN
