Connexion des appareils vidéo
Mettez tous les appareils hors tension avant de commencer les
connexions.
• Les illustrations des prises d'entrée/sortie sont des exemples
typiques.
Quand vous connectez d'autres appareils, référez-vous aussi à
leurs modes d'emploi car le nom des prises imprimé au dos de
l'appareil varie d'appareil à l'autre.

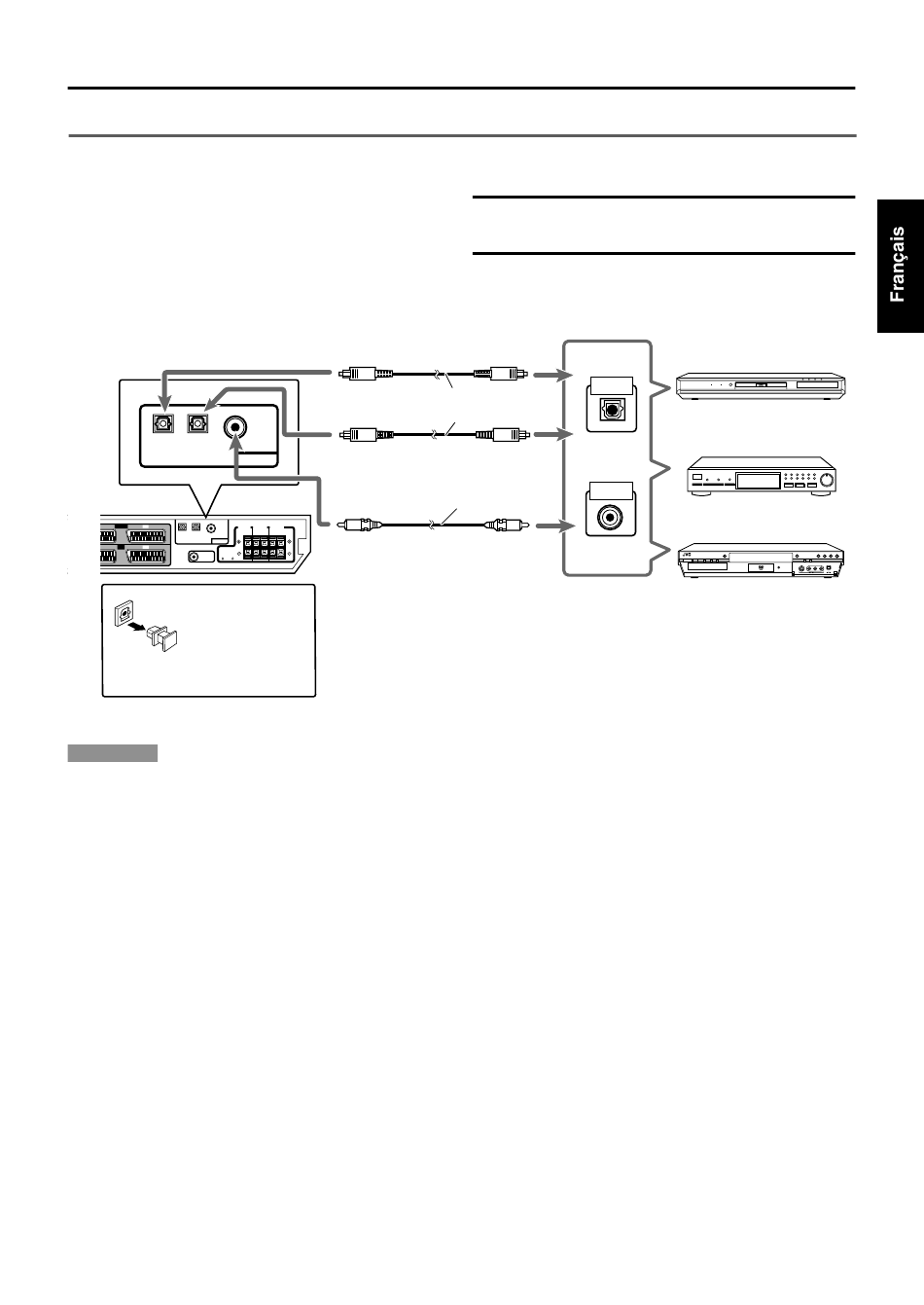

Connexions numériques
DIGITAL 3
DIGITAL 2
DIGITAL IN
(DVD)
(STB)
CENTER
VR
AV IN /OUT
TV
DIGITAL 1
SPEAKER
(VR)
DIGITAL 3
DIGITAL 2
DIGITAL IN
(DVD)
(STB)
DVD
AV IN
STB
CAUTION:
SPEAKER
SUBWOOFER
IMPEDANCE
8 ~ 16
OUT
Avant de connecter
le cordon optique
numérique
débranchez la fiche
de protection.
REMARQUES
• À l'expédition de l'usine, les prises DIGITAL IN ont été réglées pour les appareils suivants:
– DIGITAL 1 (VR) (coaxial):
– DIGITAL 2 (STB) (optique): Pour STB (Décodeur)
– DIGITAL 3 (DVD) (optique): Pour le lecteur de DVD
Si vous connectez d'autres appareils, changez le réglage de la prise d'entrée numérique
(DIGITAL IN). Référez-vous à "Réglage des prises d'entrée numériques (DIGITAL IN)—
DIGITAL IN" à la page 19.
• Choisissez le mode d'entrée numérique correct.
Référez-vous à "Sélection du mode d'entrée analogique ou numérique" à la page 11.
Cordon optique numérique (non fourni)
DIGITAL 1
(VR)
Cordon coaxial numérique
(1 câble fourni)
SURROUND
FRONT
SPEAKERS
SPEAKERS
RIGHT
LEFT
RIGHT
LEFT
Pour l'enregistreur vidéo (VDR)
ATTENTION:
Si vous connectez un appareil d'amélioration du son tel qu'un
égaliseur graphique entre l'appareil source et cet appareil, la sortie
sonore à travers cet appareil risque d'être déformée.
OPTICAL
DIGITAL OUT
COAXIAL
DIGITAL OUT
Pour commencer
Lecteur de DVD
STB (Décodeur)
Enregistreur vidéo (VDR)
7
