Erste Schritte
Anschließen der Lautsprecher
Schalten Sie die Stromversorgung aller Komponenten aus, bevor Sie die Anschlüsse vornehmen.

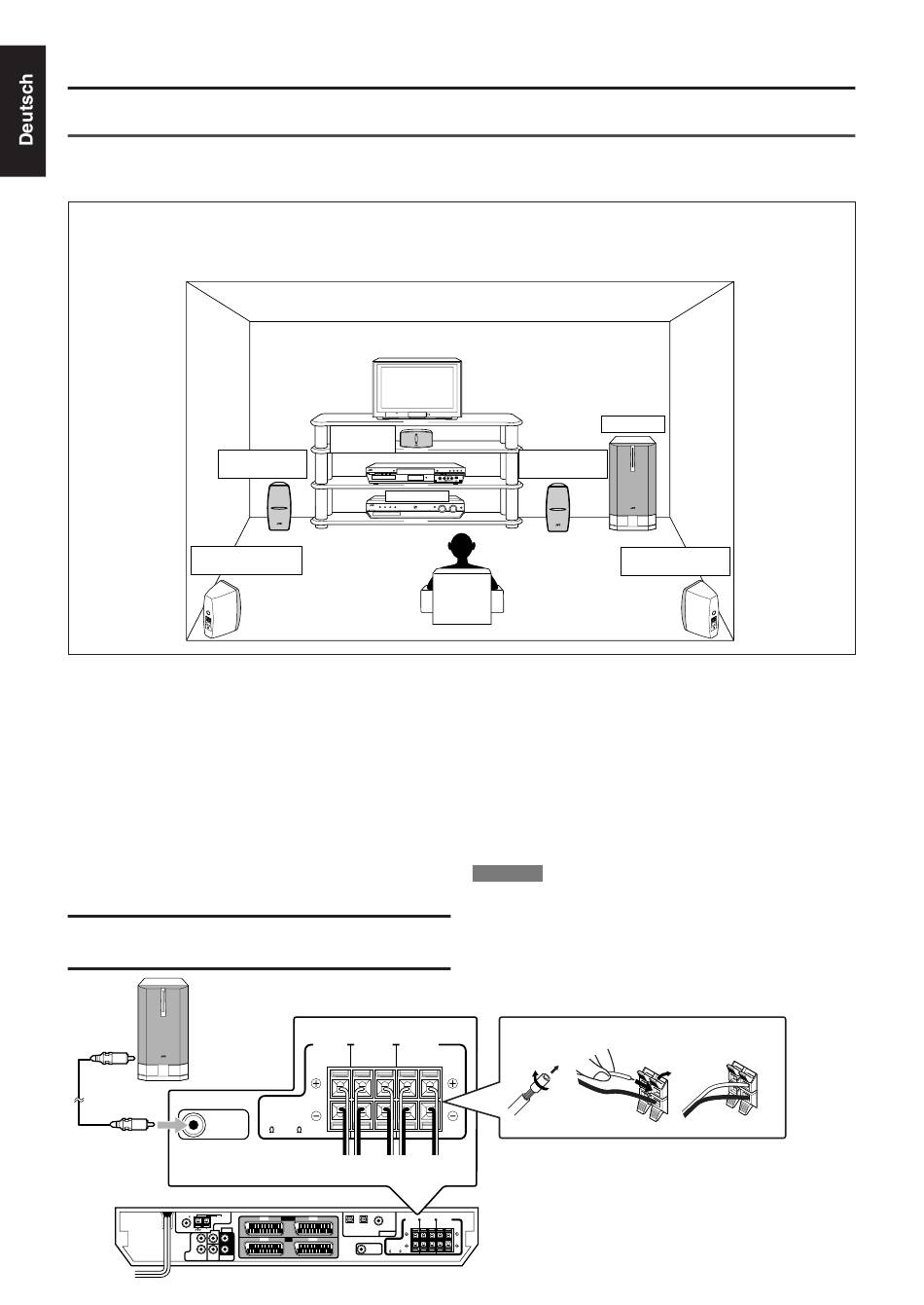

Lautsprecheraufstellung
Nachdem Sie Frontlautsprecher, Mittenlautsprecher und Surround-Lautsprecher und/oder einen Subwoofer angeschlossen haben, müssen
Sie die Lautsprecher-Informationen richtig einstellen, um den bestmöglichen Surround-Effekt zu erzielen. Siehe Seiten 15 bis 18 bzgl.
weiterer Einzelheiten.
Frontlautsprecher
Linker
Surroundlautsprecher
Anschließen der Frontlautsprecher, des
Mittenlautsprechers und der Surround-Lautsprecher
Verbinden Sie die Lautsprecherklemmen (+) und (–) auf der Rückseite
des Receiver mit den Klemmen (+) und (–) der jeweiligen Lautsprecher.
1
Schneiden Sie die Isolierung am Ende aller
Lautsprecherkabel (gehören nicht zum Lieferumfang)
ein, verdrillen Sie sie und ziehen Sie die Isolierung ab.
2
Öffnen Sie die Klemme des Lautsprecheranschlusses
(1), und führen Sie anschließend das
Lautsprecherkabel (2) ein.
3
Schließen Sie die Klemme des Lautsprecheranschlusses.
ACHTUNG:
Verwenden Sie ausschließlich Lautsprecher mit der SPEAKER
IMPEDANCE (Lautsprecherimpedanz), die an den
Lautsprecheranschlüssen angegeben ist.
Aktiver Subwoofer
SUBWOOFER
OUT
FM 75
AM LOOP
ANTENNA
COAXIAL
AUDIO
AM EXT
CENTER
L
L
R
R
DVD
SUB
SURR
IN
FRONT
(REAR)
WOOFER
6
Mitten-
lautsprecher
Linker
RX-ES9SL
CENTER
SURROUND
FRONT
SPEAKER
SPEAKERS
SPEAKERS
RIGHT
LEFT
RIGHT
CAUTION:
SPEAKER
IMPEDANCE
8 ~ 16
AB CD E
CENTER
SURROUND
VR
AV IN / OUT
TV
DIGITAL 1
SPEAKER
(VR)
RIGHT
DIGITAL 3
DIGITAL 2
DIGITAL IN
(DVD)
(STB)
DVD
AV IN
STB
CAUTION:
SPEAKER
SUBWOOFER
IMPEDANCE
OUT
8 ~ 16
Rechter
Frontlautsprecher
Anschließen des Subwoofers
Durch den Anschluß eines Subwoofers können Sie den Baß
verstärken oder die LFE-Originalsignale von Digitalaufnahmen
wiedergeben.
Verwenden Sie ein (gehört nicht zum Lieferumfang)
Cinch-Kabel, um die Eingangsbuchse eines aktiven
Subwoofers mit der Buchse SUBWOOFER OUT auf der
Rückseite des Receiver zu verbinden.
• Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung
des Subwoofers.
HINWEIS
Sie können den Subwoofer an einem beliebigen Ort aufstellen, da
Bässe ungerichtet abgestrahlt werden. In den meisten Fällen wird er
gegenüber der Hörposition aufgestellt.
2
1
LEFT
A Zum Mittenlautsprecher
B Zum rechten Surroundlautsprecher
C Zum linken Surroundlautsprecher
D Zum rechten Frontlautsprecher
FRONT
SPEAKERS
SPEAKERS
LEFT
RIGHT
LEFT
E Zum linken Frontlautsprecher
Subwoofer
Rechter
Surroundlautsprecher
3
1
2
