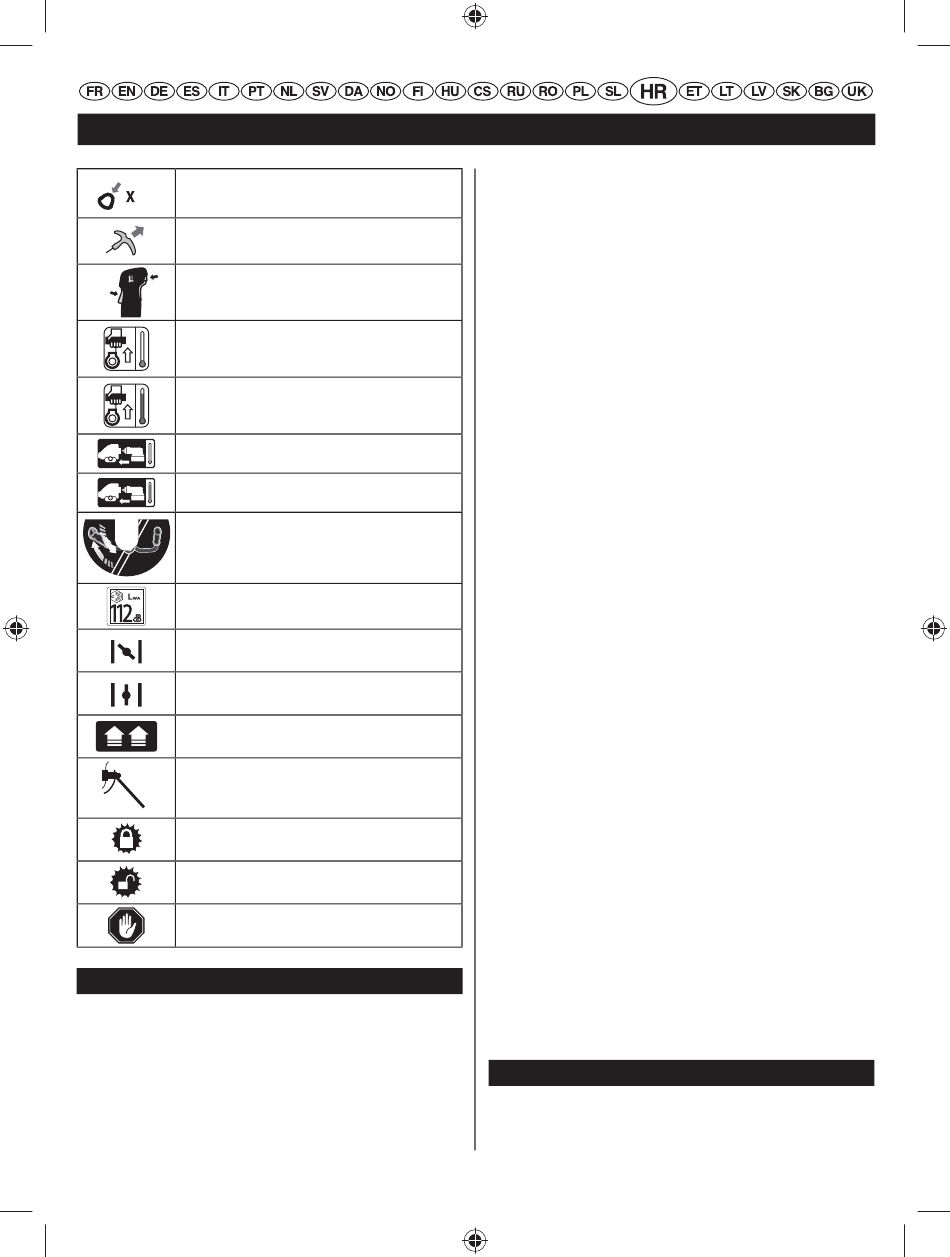

Ryobi RBC42FSBO Manuel D'utilisation page 265

10
10
Pumpajte pumpicu za gorivo 10 puta.
Povucite ručicu startera za paljenje
motora.
Za pokretanje pritisnite prekidač gasa.
Za ručno pokretanje hladnog motora:
Za ručno pokretanje toplog motora:
Za pokretanje hladnog motora pomoću
električnog pokretača:
Za pokretanje toplog motora pomoću
električnog pokretača:
Smjer okretanja ručke
Jamčena razina zvučne snage 112 dB.
Prigušnica (čok) zatvorena
Prigušnica (čok) otvorena
Povući
Jezičac za brzo oslobađanje
Kada kalem pričvršćujete za sredstva
za rezanje, taj simbol treba biti vidljiv
rukovatelju.
Brava
Otključavanje
Zaustavite uređaj.
OPIS
1. Pogonska glava
2. Kuka remena
3. Ručka
4. Osovina
5. Štitnik nastavka za rezanje
6. Oštrica Tri-Arc™
7. ReelEasy™ glava rezne niti trimera
8. Gumb za blokiranje ručke bicikla
Hrvatski (Prijevod izvornih uputa)
254
9. Jezičac za brzo oslobađanje
10. Zasun
11. Nosač za montažu
12. Vijak
13. Iščašenje
14. Allen ključ (5 mm)
15. Otvor u kućištu mjenjača
16. Provrt u podlošci gornje prirubnice
17. Gornja podloška prirubnice
18. Podloška noža
19. Podloška s izdignutim središtem
20. Glava zupčanika
21. Kombinirani ključ
22. Priključak pogona
23. Kućište glave s fl aksom
24. Opruga
25. Vijak sa šesterokutnom glavom
26. Kalem
27. Gumb
28. Poklopca glave s fl aksom
29. Najbolje područje za rezanje
30. Opasnosti područja rezanja
31. Smjer vrtnje rezača
32. Prekidač za paljenje
33. Otponac akceleratora
34. Blokiranje gasa
35. Sklopka za blokiranje gasa
36. Pumpica za gorivo
37. Ručica startera
38. Zaštitnik za Tri-Arc™ nož s tri zuba
39. Okretni gumb fi ltra za zrak
40. Pokrov fi ltra za zrak
41. Filtar
42. Remen
43. Nož pile
44. Štitnik noža pile
45. Zaštita noža pile
46. Plosnata podloška
47. Matica oštrice
48. Defl ektor za travu
49. Štitnik za nož
50. Vijak štitnika
51. Nastavak (bit) pokretača
52. Električni pokretač
53. Gumb za naprijed/natrag
54. Osovina nastavka (bita) pokretača
55. Provrt za osovinu na motoru
56. Gumb za prebacivanje
POSTAVLJANJE
RASPAKIRAVANJE
Ovaj uređaj potrebno je sastaviti.
