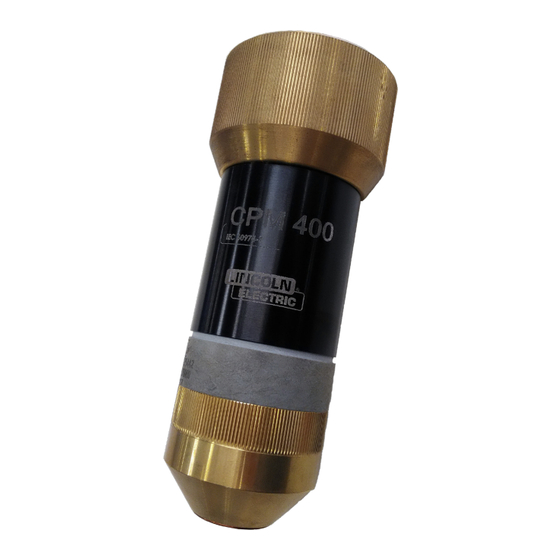

CPM 400 BLACK
CPM 400 BLACK
INSTRUCTION DE SECURITE D'EMPLOI ET D'ENTRETIEN
INSTRUCTION DE SECURITE D'EMPLOI ET D'ENTRETIEN
N° W000401873 - AS-CS-04097674 - W000377822 - W000377823
N° W000401873 - AS-CS-04097674 - W000377822 - W000377823
EDITION
: FR
REVISION
: C
DATE
: 02 - 2021
TORCHE NERTAJET HPi
W000403656
W000403656
Notice d'instructions
REF : 8695 4593
Notice originale
Publicité
Manuels Connexes pour Lincoln Electric CPM 400 BLACK
Sommaire des Matières pour Lincoln Electric CPM 400 BLACK
- Page 1 TORCHE NERTAJET HPi CPM 400 BLACK CPM 400 BLACK INSTRUCTION DE SECURITE D’EMPLOI ET D’ENTRETIEN INSTRUCTION DE SECURITE D’EMPLOI ET D’ENTRETIEN N° W000401873 - AS-CS-04097674 - W000377822 - W000377823 N° W000401873 - AS-CS-04097674 - W000377822 - W000377823 W000403656 W000403656 EDITION : FR Notice d’instructions...
- Page 2 Nous vous demandons enfin de bien vouloir informer votre fournisseur de toute erreur qui aurait pu se glisser dans la rédaction de cette notice d’instructions. CPM 400 BLACK...
- Page 3 3 - CPM 400 BLACK Montage acier double flux «130-260-400A» coupe droite et chanfrein ------------------------ 4 - CPM 400 BLACK Montage inox/alu double flux «45-90-130A-200A » coupe droite ----------------------------- 5 - CPM 400 BLACK Montage inox/alu double flux «130-260-400A » coupe droite et chanfrein ------------------- 6 - PROCEDURE DE MONTAGE CPM 400 BLACK -------------------------------------------------------- 7 - FAISCEAU ET EMBASE CPM 400 BLACK ------------------------------------------------------------- D - FAISCEAUX DE TORCHE ................
- Page 4 REVISIONS REVISION DATE : 10/19 DESIGNATION PAGE Ajout torche Lg 1,6 m B2, C35 REVISION DATE : 02/21 DESIGNATION PAGE Suppression torche CPM 600wi CPM 400 BLACK...
- Page 5 La torche NERTAJET HPi et les nez de torche CPM 400 BLACK sont des outils de Coupe Plasma obligatoirement mécanisés et étudiés pour être accouplés à une installation NERTAJET HPi. Dans un nez de torche CPM 400 BLACK est inséré une électrode de forme et de nature appropriée au gaz plasmagène choisi en fonction de l’application.
- Page 6 (compris entre 6.5 et 8.3), une dureté inférieure à 10°F et une résistivité supérieure à 100 KΩ/cm²/cm. En fonction des caractéristiques de l’eau, il est recommandé d’utiliser soit un déminéralisateur, soit un système d’osmose inverse ou toute autre installation désionisante. CPM 400 BLACK...
- Page 7 4 - REFROIDISSEMENT DE LA TORCHE Pour le refroidissement en circuit fermé des torches de coupage plasma avec les FRIOJET, on peut utiliser comme liquide caloporteur: - soit du liquide freezcool - soit de l’eau déminéralisée. Liquide spécial freezcool «RED» =>...
- Page 8 5 - VALISES PROCEDES CPM 400 BLACK W000374198 Valise NERTAJET HP150 (30 à 130A) 30-50-80-100-130 W000374317 Complément tiroir NERTAJET HP300 (200 & 260 A) 200-260 W000374318 Complément tiroir NERTAJET HP450 (400 A) W000374319 Complément chanfrein (130 & 260 A) 130B-260B W000381124 Valise NERTAJET HP150 Inox et Aluminium (45 à...
- Page 9 6 - COMPATIBILTE DES DIFFUSEURS ATTENTION au compatibilté des diffuseurs et des torches CPM 400 BLACK W000403656 CPM 400 «V2» W000373985 CPM 400 «V1» W000275431 Référence Référence Désignation W000382599 W000402839 Diffuseur de gaz plasma CPM400 BLACK « 30A » W000382600 W000402840 Diffuseur de gaz plasma CPM400 BLACK «...
- Page 10 C - DESCRIPTION DES DIFFERENTS MONTAGE POUR LA COUPE PLASMA 1 - CPM 400 BLACK Montage acier double flux «30-130A» coupe droite 130-100A CPM 400 BLACK...
- Page 11 MONTAGE ACIER DOUBLE FLUX «30A - 130A» Coupe droite Repère Référence Désignation Symbole Nez de torche CPM400 BLACK et ses clés (W000275438 et W000403656 W000372624) W000275464 Joint de torche W000372925 Joint 6.75x1.78 Nitrile W000275438 Clé CPM400 BLACK pour tube plongeur W000372624 Clé...
- Page 12 2 - CPM 400 BLACK Montage acier double flux «200-260A» coupe droite 260A 200A CPM 400 BLACK...
- Page 13 MONTAGE ACIER DOUBLE FLUX «200A - 260A» Coupe droite Repère Référence Désignation Symbole Nez de torche CPM400 BLACK et ses clés (W000275438 et W000403656 W000372624) W000275464 Joint de torche W000372925 Joint 6.75x1.78 Nitrile W000275438 Clé CPM400 BLACK pour tube plongeur W000372624 Clé...
- Page 14 3 - CPM 400 BLACK Montage acier double flux «130-260-400A» coupe droite et chanfrein 130A 400A 260A CPM 400 BLACK...
- Page 15 MONTAGE ACIER DOUBLE FLUX «130A - 260A - 400A» Coupe droite et chanfrein Repère Référence Désignation Symbole Nez de torche CPM400 BLACK et ses clés (W000275438 et W000403656 W000372624) W000275464 Joint de torche W000372925 Joint 6.75x1.78 Nitrile W000275438 Clé CPM400 BLACK pour tube plongeur W000372624 Clé...
- Page 16 4 - CPM 400 BLACK Montage inox/alu double flux «45-90-130A-200A » coupe droite 130A 200A CPM 400 BLACK...
- Page 17 MONTAGE INOX/ALU DOUBLE FLUX «45A - 90A - 130A - 200A» Coupe droite Repère Référence Désignation Symbole Nez de torche CPM400 BLACK et ses clés (W000275438 et W000403656 W000372624) W000275464 Joint de torche W000372925 Joint 6.75x1.78 Nitrile W000275438 Clé CPM400 BLACK pour tube plongeur W000372624 Clé...
- Page 18 5 - CPM 400 BLACK Montage inox/alu double flux «130-260-400A » coupe droite et chanfrein 400A 260A 130A CPM 400 BLACK...
- Page 19 MONTAGE INOX/ALU DOUBLE FLUX «130A - 260A - 400A» Coupe droite et chanfrein Repère Référence Désignation Symbole Nez de torche CPM400 BLACK et ses clés (W000275438 et W000403656 W000372624) W000275464 Joint de torche W000372925 Joint 6.75x1.78 Nitrile W000275438 Clé CPM400 BLACK pour tube plongeur W000372624 Clé...
- Page 20 6 - PROCEDURE DE MONTAGE CPM 400 BLACK CPM 400 BLACK...
- Page 21 7 - FAISCEAU ET EMBASE CPM 400 BLACK Faisceau + embase HPi Repère Référence Désignation A stock Torche CPM400 BLACK HPi (embase+faisceau) 1.1 m. W000401873 Connecteurs compatibles BRTi AS-CS-04097674 Torche CPM400 BLACK HPi (embase+faisceau) 1.6 m. Connecteurs compatibles BRTi Torche CPM400 BLACK HPi (embase + faisceau) 2.2 m.
- Page 22 D - FAISCEAUX DE TORCHE 1 - RACCORDEMENT FAISCEAUX COTE TORCHE CPM 400 BLACK BRTi Repère Désignation Gaz annulaire Entrée circuit de refroidissement + amenée de courant Vortex Gaz de coupe Retour circuit de refroidissement + amenée de courant Câble tuyère Détection tôle (à...
- Page 23 2 - RACCORDEMENT FAISCEAUX COTE COFFRET BRTi Repère Entrées Repère Sorties Entrée Gaz Pilote / Marquage Ligne Gaz Pilote / Marquage Entrée Gaz Coupe Ligne Gaz Coupe Entrée Gaz Annulaire 1 Ligne Gaz Annulaire Torche CPM400 BLACK Entrée Gaz Annulaire 2 Option (Eau pour vortex) Ligne Gaz Annulaire Torche CPM PRO INOX...
- Page 24 1 - ENTRETIEN ET MAINTENANCE Les torches de coupage plasma CPM 400 BLACK sont le siège des différents phénomènes qui créent l’arc plasma. Pour cela, elles sont alimentées en: - énergie électrique, - gaz plasmagène,...
- Page 25 2 - REGLES A RESPECTER POUR LE MONTAGE DE LA CPM 400 BLACK Les consommables et la torche doivent être stockés dans un endroit propre et sec. Ne jamais utiliser de consommables souillés ou trop usagés. • Le pion « Hafnium » de l’électrode ne doit pas avoir une usure « U1 » (profondeur du cratère) supérieure à...
- Page 26 Les pièces de rechange concernant les consommables de la torche CPM 400 BLACK sont à consulter chapitre : « C - Description des différents montage pour la coupe plasma » « D - Faisceaux de torche » CPM 400 BLACK...
- Page 27 Guide de l’utilisateur...
- Page 28 NOTES PERSONNELLES Lincoln Electric France S.A.S. Avenue Franklin Roosevelt 76120 Le Grand Quevilly 76121 Le Grand Quevilly cedex www.lincolnelectriceurope.com CPM 400 BLACK...
