4 - Préparation du pulvérisateur

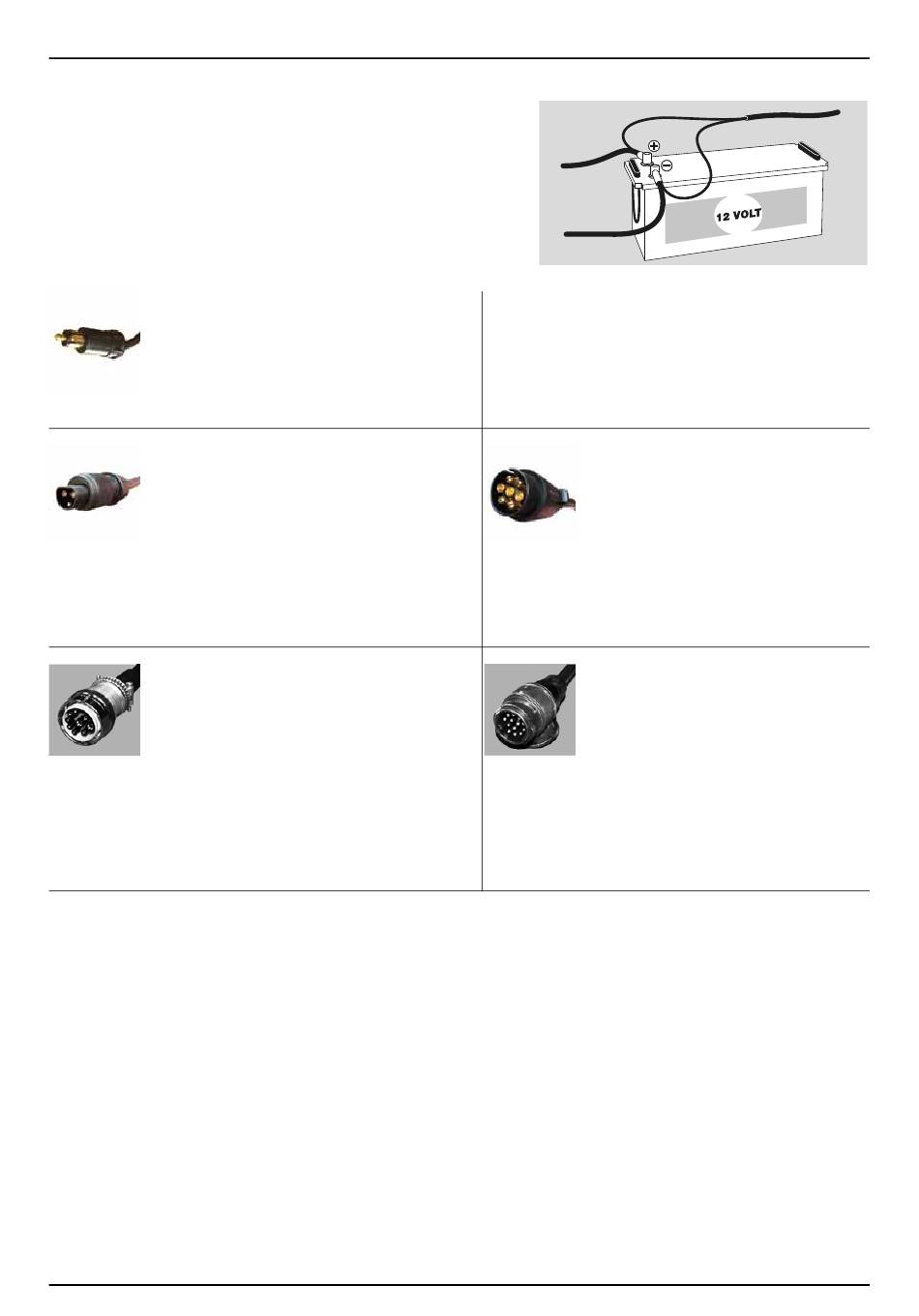

Alimentation électrique
L'alimentation nécessaire est de 12 V DC. Vérifiez toujours la polarité !
Pour le bon fonctionnement des équipements électriques du
pulvérisateur, le tracteur doit être équipé de fils électriques et de fusibles
aux tailles suivantes.
Prise du boîtier de pulvérisation, prise à 1
broche
L'unité requiert :
Fil de 2,5 mm
Le boîtier de commande hydraulique nécessite :
Fil de 4,0 mm
Prise du JobCom, prise à 3 broches
L'unité requiert :
Fil de 6,0 mm
Prise ISOBUS, prise à 9 broches
L'unité requiert :
Fil 2 x 10 mm
Le câble est sur mesure et ne doit pas être
remplacé par un autre type.
Le tracteur doit être conforme à la norme ISO
11783-2.
Prise de cabine pour poignée de commande et
SetBox :
réf. HARDI n° 26031500
Les prises fournies répondent aux normes des tracteurs les plus récents. Si elles ne s'adaptent pas, il faut les démonter et
brancher les fils directement dans la prise du tracteur en question. Contactez votre revendeur HARDI.
Les prises livrées peuvent différer selon le pulvérisateur en fonction de ses équipements et du volume de livraison.
38
2
Fusible de 10 A
2
Fusible de 16 A
2
Fusible de 25 A
2
2
+ 2 x 2.5 mm
+ 2 x (2 x 0.5 mm
Prise pour feux de signalisation, prise à
7 broches
L'unité requiert :
Fil 6 x 1,5 mm
Le câble est sur mesure et ne doit pas être
remplacé par un autre type.
Le tracteur doit être conforme à la norme
ISO 1724.
Prise de courant et de données, prise à
13 broches
2
)
Utilisé pour le modèle de contrôleur HC
6500.
Si besoin, achetez un des kits de tracteurs
suivants pour finaliser l'installation :
réf. HARDI n° 26049400 (système NORAC inclus)
réf. HARDI n° 26013900 (système NORAC exclus)
2
2
+ 1 x 2,5 mm
.
