- Page 1 Notice produit pour les spécialistes qualifiés en technique orthopédique Orthèse d'essai NEURO SWING FIT AFO NEURO SWING FIT AFO Download: www.fior-gentz.fr Download: www.fior-gentz.com Download: www.fior-gentz.com...
- Page 2 11.2 Élimination des saletés 12. Pièces de rechange 12.1 Vues éclatées ensemble de rembourrage et NEURO SWING Carbon 12.2 Pièces de rechange pour l’orthèse d’essai NEURO SWING FIT AFO 12.2.1 Ensemble de rembourrage 12.3 Pièces de rechange pour l’articulation de cheville modulaire NEURO SWING Carbon 12.3.1 Rondelles de friction...
- Page 3 Notice produit pour les spécialistes qualifiés en technique orthopédique Orthèse d'essai NEURO SWING FIT AFO Information Cette notice produit est destinée aux spécialistes qualifiés en technique orthopédique. Par conséquent, elle ne contient pas d’indications de risques évidents pour eux. Pour obtenir un résultat d'essai optimal, veuillez informer le patient et/ou l’équipe l’encadrant de l’utilisation du produit.
- Page 4 Une évaluation concernant la manipulation sûre de l’orthèse par le patient doit être effectuée. L'orthèse d'essai NEURO SWING FIT AFO permet d'évaluer les avantages d'une AFO pour les indications susmentionnées et les exigences individuelles du patient. Fonction de l’articulation Grâce aux mécanismes de ressort utilisés, l’articulation de cheville modulaire intégrée a les fonctions suivantes :...

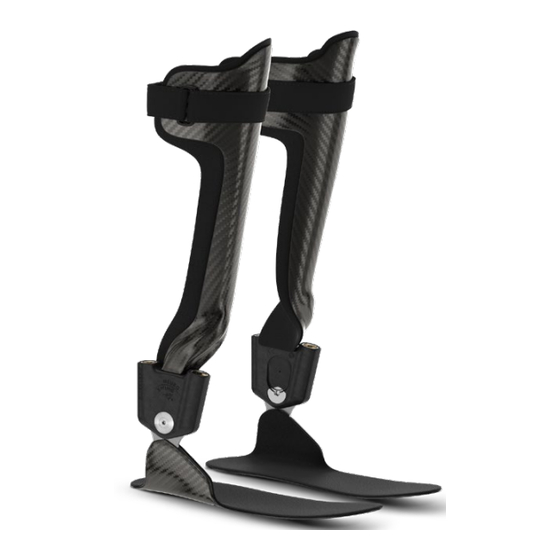

- Page 5 Contenu de la livraison L’orthèse d’essai NEURO SWING FIT AFO n’est disponible que comme jeu composé d’une orthèse d’essai gauche et d’une orthèse d’essai droite. Désignation Quantité orthèse d'essai NEURO SWING FIT AFO prémontée avec articulation de cheville modulaire NEURO SWING Carbon (Fig. 1) sac en coton pour orthèses (non repr.)
- Page 6 Sélection de la chaussure appropriée Pour ne pas fausser le résultat d'essai par une chaussure sélectionnée incorrectement, une chaussure basse et fermée avec une semelle orthopédique amovible dans la pointure appropriée est indispensable. Un laçage approprié doit bloquer le pied et l’orthèse de manière sûre dans la chaussure. Le dénivelé de la chaussure doit correspondre au dénivelé...
- Page 7 4 Placez les rondelles de friction sur les deux côtés de l’étrier de pied modulaire (Fig. 3). 5 Coulissez l’étrier de pied modulaire par le bas dans le boîtier d’articulation (Fig. 4). Veillez à ce que les rondelles de friction restent dans la bonne position. Utilisez à cet effet la broche de centrage pour rondelle de friction.
- Page 8 Blocage de la vis Le blocage de la vis s'effectue après la maintenance de l’orthèse. 1 Bloquez la vis du boîtier d’articulation (Fig. 6) au couple de serrage correspondant à la largeur modulaire et avec du LOCTITE® 243 à résistance moyenne. 2 Laissez la colle durcir (adhérence finale au bout d’environ 24 heures).
- Page 9 10.3 Force de rappel modifiable La force de rappel peut être modifiée en remplaçant les mécanismes de ressort. Insérez le mécanisme de ressort approprié dans le canal du ressort, en fonction de la force de rappel nécessaire. Il existe cinq mécanismes de ressort dont la force de rappel va de normale à ultra-forte (Fig. 11).
- Page 10 Fig. 13 11.2 Élimination des saletés L’orthèse d’essai NEURO SWING FIT AFO peut être utilisée par plusieurs personnes. Il est donc recommandé de nettoyer l'orthèse d'essai NEURO SWING FIT AFO après chaque utilisation. S'il n'y a pas d'encrassement visible, l'orthèse entière doit être nettoyée/vaporisée avec un désinfectant approprié...
- Page 11 12. Pièces de rechange Si vous devez remplacer quelque chose sur votre orthèse d'essai NEURO SWING FIT AFO, les pièces de rechange suivantes sont disponibles : 12.1 Vues éclatées ensemble de rembourrage et NEURO SWING Carbon Fig. 15 Fig. 16...
- Page 12 12.2 Pièces de rechange pour l’orthèse d’essai NEURO SWING FIT AFO 12.2.1 Ensemble de rembourrage Référence pour largeur modulaire 12 mm, 12 mm, Taille Fig. gauche droite d’orthèse Composants de l’ensemble de rembourrage PL3751-XXS/L rembourrage découpé, noir, gauche PL3751-XXS/R rembourrage découpé, noir, droit...
- Page 13 20 mm, 20 mm, Taille Fig. gauche droite d’orthèse Composants de l’ensemble de rembourrage PL3755-L/L rembourrage découpé, noir, gauche PL3755-L/R rembourrage découpé, noir, droit KV1004-L550 sangle auto-agrippante avec boucle AC5205-L/P/L AC5205-L/P/R GP1000-L130 rembourrage pour sangle GP1201-L100 porteur du rembourrage pour sangle PL3755-XL/L rembourrage découpé, noir, gauche PL3755-XL/R rembourrage découpé, noir, droit KV1004-L550 sangle auto-agrippante avec boucle...
- Page 14 12.3.2 Mécanismes de ressort Référence pour largeur modulaire Fig. 16 Pos. 12 mm 14 mm 16 mm 20 mm Désignation joint torique pour le VE3771-085/13 VE3771-100/12 VE3771-12/12 VE3771-15/13 blocage du mécanisme de ressort mécanisme de ressort, SF5801-C/15/03 SF5802-C/15/05 SF5803-C/15/07 SF5805-C/15/18 bleu, normal, liberté de mouvement max.
- Page 15 Rondelles de friction montées pour Rondelles de friction montées pour orthèse gauche orthèse droite 1. GS ___________ - ________ 1. GS ___________ - ________ 2. GS ___________ - ________ 2. GS ___________ - ________ Gesellschaft für Entwicklung und Vertrieb Dorette-von-Stern-Straße 5 +49 4131 24445-0 info@fior-gentz.de von orthopädietechnischen Systemen mbH...
