INSTALLATION DU MOTEUR HORS-BORD

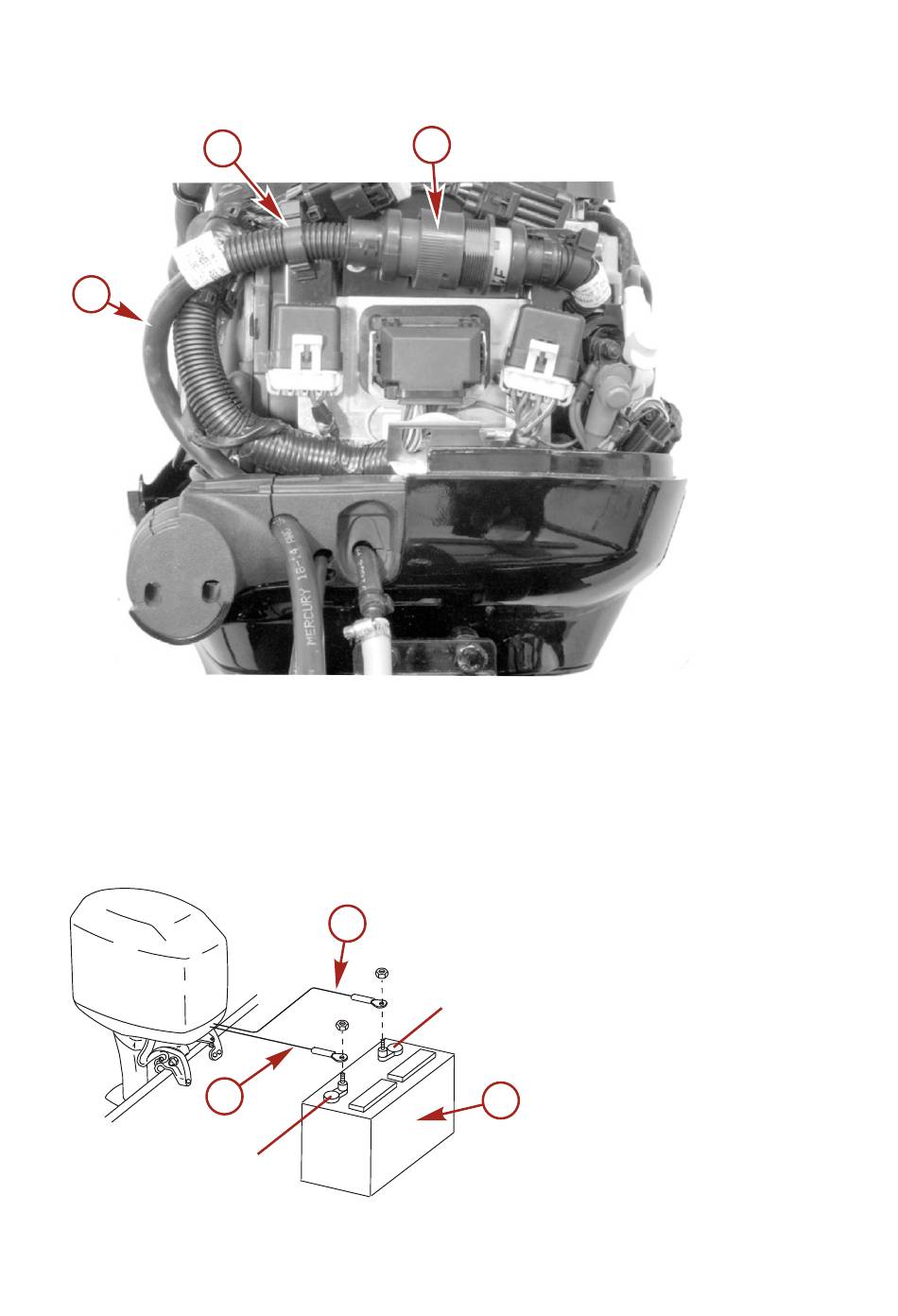

Brancher le connecteur à 14 broches sur le faisceau du moteur et fixer le faisceau avec un dispositif de
retenue.
a
a -
Faisceau de fils de commande à distance
b -
Dispositif de retenue
c -
Connecteur à 14 broches
CONNEXIONS DES CÂBLES DE BATTERIE
Moteur unique
fra
b
a
b
(-)
c
a -
b -
c -
(+)
c
15496
101
41014
Manchon rouge – Positif (+)
Manchon noir – Négatif (-)
Batterie de démarrage
