Câblage des transmetteurs
massiques de conditionnement avec
Modbus
4.1
Raccordement des fils pour l'option de sortie P
Le transmetteur FMT avec option de sortie P combine un connecteur 24V/RS-485/mA et
un connecteur de sortie impulsions.
Procédure
Remarque
La sortie impulsions est passive
Insérer un câble adapté dans chaque connecteur illustré

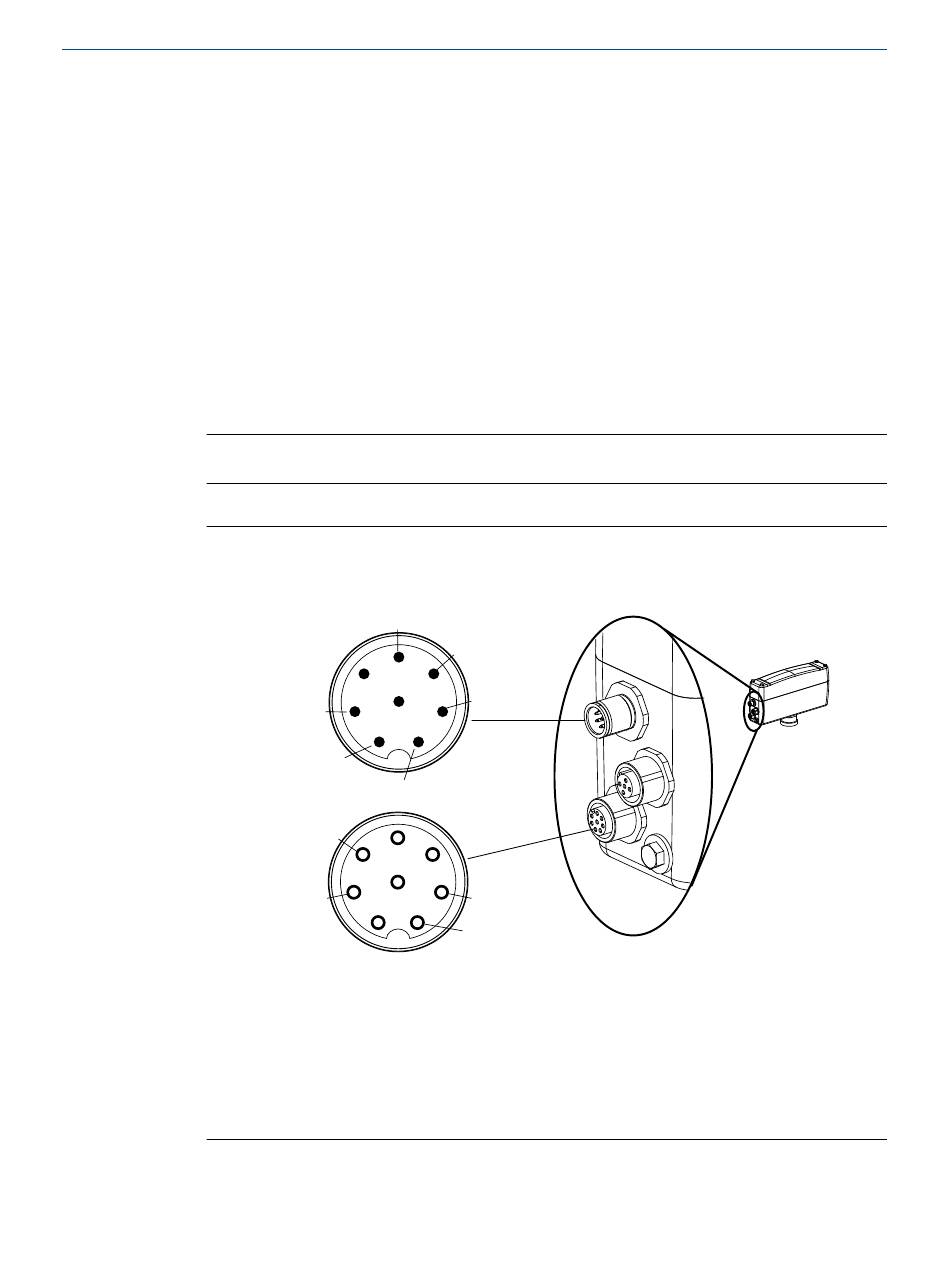

Illustration 4-1 : Connecteurs option P
A. Connecteur mâle d'alimentation / Modbus à 8 broches
B. Non utilisé avec l'option de sortie P
C. Connecteur femelle de sortie impulsions et d'alimentation d'E/S à 8 broches
Manuel d'installation
Câblage des transmetteurs massiques de conditionnement avec Modbus
mA (+)
5
6
4
7
3
+24 VDC in (–)
8
1
2
+24 VDC in (+)
RS-485/B
+24 V I/O (+)
5
4
6
3
7
8
+24 V I/O (–)
2
1
Illustration
mA (–)
RS-485/A
A
C
Frequency output (–)
Frequency output (+)
